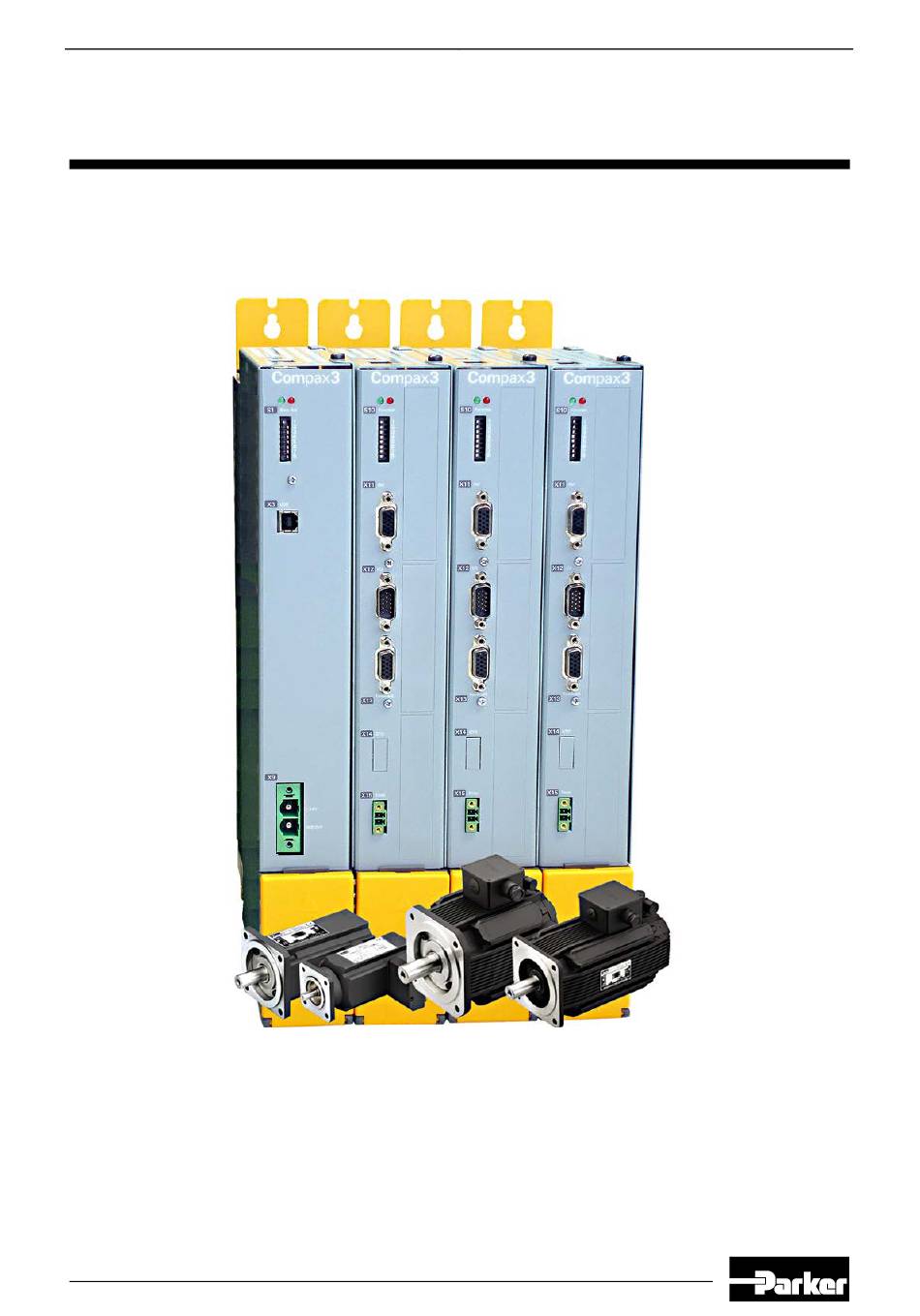

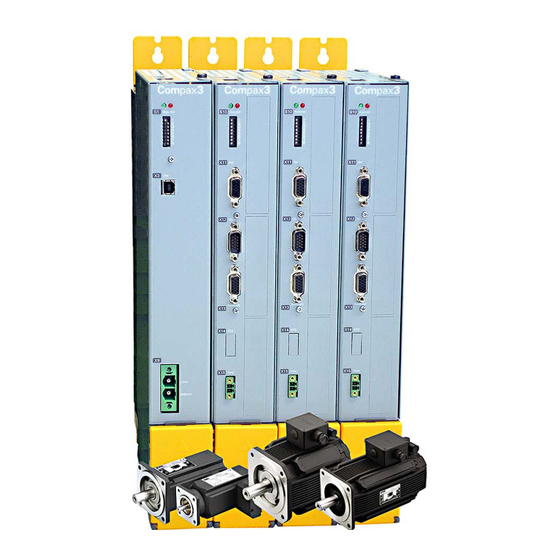

- Seite 1 Mehrachsgeräte Electromechanical Automation Installations-Handbuch Compax3M Mehrachsgeräte Papierversion 190-120148N13 2019-06 Ab Release R09-63 190-120148N13 2019-06 Technische Änderungen vorbehalten. Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.
-
Seite 2: Haftungsausschluss
überprüft, notwendige Korrekturen sind in den nachfolgenden Publikationen enthalten. Das Original - Dokument wurde in Deutsch erstellt. Produktionsstätte: Parker Hannifin Manufacturing Germany GmbH & Co. KG Electromechanical & Drives Division [EME] Robert-Bosch-Strasse 22 77656 Offenburg (Germany) Tel.: + 49 (0781) 509-0 Fax: + 49 (0781) 509-98176 Internet: www.parker.com/eme http://www.parker.com/eme... -
Seite 3: Hinweis Zu Den Unterlagen
Parker EME C3 ServoManager 1. Hinweis zu den Unterlagen Compax3 - Diese Kurzanleitung enthält nur die wichtigsten Informationen; detaillierte Kurzanleitung Informationen finden Sie in den Hilfe - Dateien der einzelnen Compax3 Gerätetypen. Compax3 - Download Seite: http://solutions.parker.com/c3_Support Hie finden Sie den Compax3 ServoManager, Firmware, Feldbusdateien, Targets und Applikationsbeispiele. -
Seite 4: Inhaltsverzeichnis
Hinweis zu den Unterlagen Mehrachsgeräte Verbindung Über ein USB-Kabel (SSK33/03) wird Ihr PC mit PSUP (Netzmodul) Stecker X3 PC-PSUP verbunden. Starten Sie den Compax3 ServoManager und stellen Sie die zugeordnete Schnittstelle ein - im Menü "Optionen:Kommunikationseinstellung RS232/RS485...". Die Schnittstelle wird im Windowsgerätemanager als "USB Serial Port (COMx)" gekennzeichnet. -
Seite 5: Einleitung
Parker EME Gerätezuordnung 2. Einleitung In diesem Kapitel finden Sie Gerätezuordnung ....................... 5 Lieferumfang ........................5 Typenschild ........................5 Verpackung, Transport, Lagerung ..................7 Sicherheitshinweise ......................8 Garantiebedingungen ......................9 Einsatzbedingungen ......................9 EG - Konformitätserklärung Compax3M ................14 EG - Konformitätserklärung PSUP ................... 15 Gerätezuordnung... - Seite 6 Einleitung Mehrachsgeräte Erläuterung: Gerätebezeichnung: Die komplette Bestell - Bezeichnung des Geräts (2 - 4). PSUPx0: Netzmodul 3AC 230...480V, Nennleistung in 1kW (10=10kW) D6: Kennzeichnung Nennversorgung Konfigurations-und Parametrierinterface: USB: USB Anschluß Optionen: Mxx: E/A-Erweiterung Eindeutige Nummer des vorliegenden Geräts Datum des Ausgangstests Nominale Versorgungsspannung: Power Input: Eingangsversorgungsdaten Power Output: Ausgangsdaten CE - Konformität...
-
Seite 7: Entsorgung
Parker EME Verpackung, Transport, Lagerung Verpackung, Transport, Lagerung Verpackungsmaterial und Transport Vorsicht! Die Verpackung ist brennbar; bei unsachgemäßer Entsorgung durch Verbrennung können tödlich wirkende Rauchgase entstehen. Die Verpackung ist für den Fall der Rücksendung aufzubewahren. Unsachgemäße oder falsche Verpackung kann zu Transportschäden führen. -
Seite 8: Sicherheitshinweise
Einleitung Mehrachsgeräte Sicherheitshinweise 2.5.1. Allgemeine Gefahren Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Das beschriebene Gerät ist nach dem Stand der Technik gebaut und ist betriebssicher. Dennoch können von dem Gerät Gefahren ausgehen, wenn dieses unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird. Durch spannungsführende, bewegte oder rotierende Teile kann Gefahr für Leib und Leben des Benutzers und ... -
Seite 9: Garantiebedingungen
Parker EME Garantiebedingungen Bevor am Gerät gearbeitet werden kann, muss die Versorgungsspannung an den Klemmen L1, L2 und L3 abgeschaltet werden. Warten Sie mindestens 10 Minuten, damit die Leistungsgleichspannung auf einen sicheren Wert sinken kann (<50V). Überprüfen Sie mittels eines Voltmeters, ob die Spannung an den Klemmen DC+ und DC- auf unter 50V gesunken ist. -
Seite 10: Einsatzbedingungen Kabel / Motordrossel
Schrankmasse. Befestigen Sie das Filtergehäuse und das Gerät niemals auf lackierten Oberflächen! Zubehör: Verwenden Sie nur das von Parker empfohlene Zubehör. Schirme aller Kabel beidseitig großflächig kontaktieren! Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach EN 61800-3. In einer Wohnumwelt kann dieses Produkt hochfrequente Störungen verursachen, in... -
Seite 11: Einsatzbedingungen Für Die Ul-Zulassung Compax3M
Parker EME Einsatzbedingungen 2.7.2. Einsatzbedingungen für die UL-Zulassung Compax3M UL-Zulassung für Compax3M UL-Konform: nach UL508C Zertifiziert E-File_Nr.: E235342 Die UL-Zulassung ist durch ein am Gerät (Typenschild) sichtbares "UL" - Zeichen dokumentiert. Einsatzbedingungen Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2 ... -
Seite 12: Einsatzbedingungen Für Die Ul-Zulassung Psup
Einleitung Mehrachsgeräte 2.7.3. Einsatzbedingungen für die UL-Zulassung PSUP UL-Zulassung für Netzmodule PSUP UL-Konform: nach UL508C Zertifiziert E-File_Nr.: E235342 Die UL-Zulassung ist durch ein am Gerät (Typenschild) sichtbares "UL" - Zeichen dokumentiert. UL-Zulassung PSUP30 in Vorbereitung! Einsatzbedingungen Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2 ... -
Seite 13: Strom Auf Dem Netz-Pe (Ableitstrom)
Parker EME Einsatzbedingungen 2.7.4. Strom auf dem Netz-PE (Ableitstrom) Dieses Produkt kann einen Gleichstrom im Schutzleiter verursachen. Wo für den Schutz im Falle einer direkten oder indirekten Berührung ein Differenzstromgerät (RCD) verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur ein RCD vom Typ B (allstromsensitiv) zulässig. -
Seite 14: Eg - Konformitätserklärung Compax3M
Einleitung Mehrachsgeräte EG - Konformitätserklärung Compax3M 190-120148N13 2019-06... -
Seite 15: Eg - Konformitätserklärung Psup
Parker EME EG - Konformitätserklärung PSUP EG - Konformitätserklärung PSUP 190-120148N13 2019-06... -
Seite 16: Gerätebeschreibung
Gerätebeschreibung Mehrachsgeräte 3. Gerätebeschreibung Installationsanweisung Compax3M Allgemein einführenden Hinweise Betreiben des Compax3M-Mehrachsverbundes nur in Verbindung mit einem PSUP (Netzmodul) möglich. Achsregler werden rechts vom Netzmodul angereiht. Anordnung im Mehrachsverbund nach Leistung sortiert (bei gleichen Gerätetypen nach Geräteauslastung), der Achsregler mit höchster Leistung direkt rechts neben dem Netzmodul. -
Seite 17: Montage Und Abmessungen
Parker EME Montage und Abmessungen Montage und Abmessungen Lüftung: Während des Betriebs strahlt das Gerät Wärme (Verlustleistung) ab. Sehen Sie ausreichenden Montageabstand unter und über dem Gerät vor, um die freie Zirkulation der Kühlluft zu gewährleisten. Beachten Sie die vorgeschriebenen Abstände anderer Geräte. -
Seite 18: Montage Und Abmessungen Psup20/Psup30/C3M300D6
Gerätebeschreibung Mehrachsgeräte 3.2.2. Montage und Abmessungen PSUP20/PSUP30/C3M300D6 Angaben für PSUP20/PSUP30/C3M300D6 Befestigung: 4 Inbusschrauben M5 101mm 50,5mm 50,5mm 263mm 90° 400mm 360mm 100mm 96mm Toleranzen : DIN ISO 2768-f 190-120148N13 2019-06... -
Seite 19: Technische Daten
