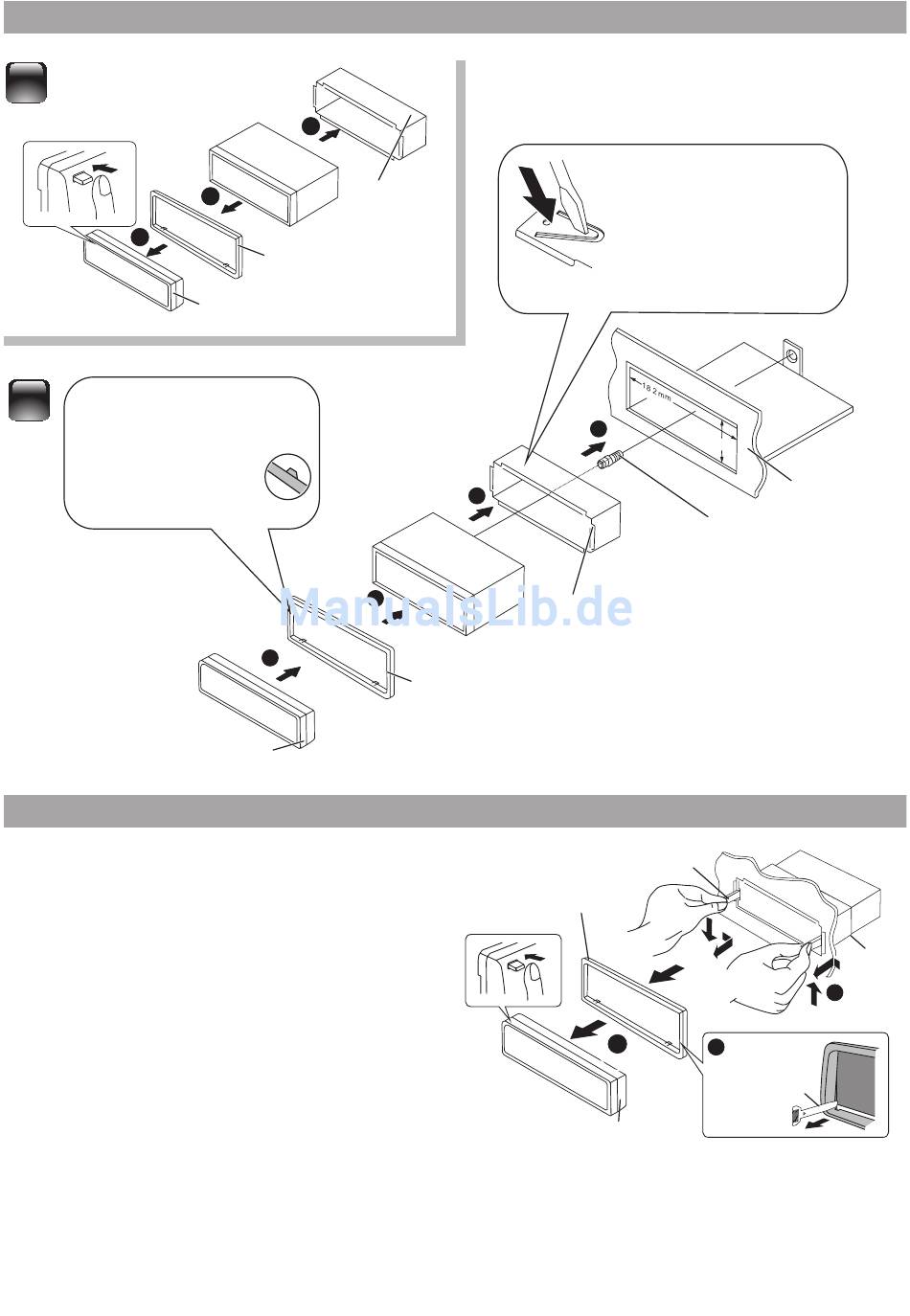

Installation des Geräts
1
1
2
Richten Sie die
Abdeckung vor der
Installation richtig aus.
(Die breiteren Haken
müssen nach unten
zeigen.)
Bedienkonsole
Gerät entfernen
1 Nehmen Sie die Bedienkonsole ab.
2 Lassen Sie die Sperrstifte des Demontagewerkzeugs in den
Löchern an beiden Seiten der Abdeckung einrasten und ziehen
Sie diese dann heraus.
3 Stecken Sie das Ausbauwerkzeug tief in die Schlitze an beiden
Seiten und folgen Sie dann den Pfeilmarkierungen, wie rechts
in der Abbildung dargestellt.
4 DE
3
Einbaurahmen
2
Frontrahmen
Bedienkonsole
3
4
2
Einbaurahmen
Frontrahmen
Frontrahmen
Bedienkonsole
Biegen Sie die
Laschen um, um
den Einbaurahmen
entsprechend zu
sichern.
1
5 3
m m
Schraube
(nicht mitgeliefert)
Ausbauen
1
2
Ausbauen
Armaturenbrett
Einbau-
rahmen
3
