Netzanschluss unten (alternativ)
3
1
2
den Kabelkanal (4) zu legen, daß bei der Haubenmontage weder Kabel ge-
quetscht noch der Teillastschalter (5) blockiert werden kann.
Achtung! Der Feuchtigkeitsschutz ist nur mit der montierten Einführungs-
tülle gewährleistet.

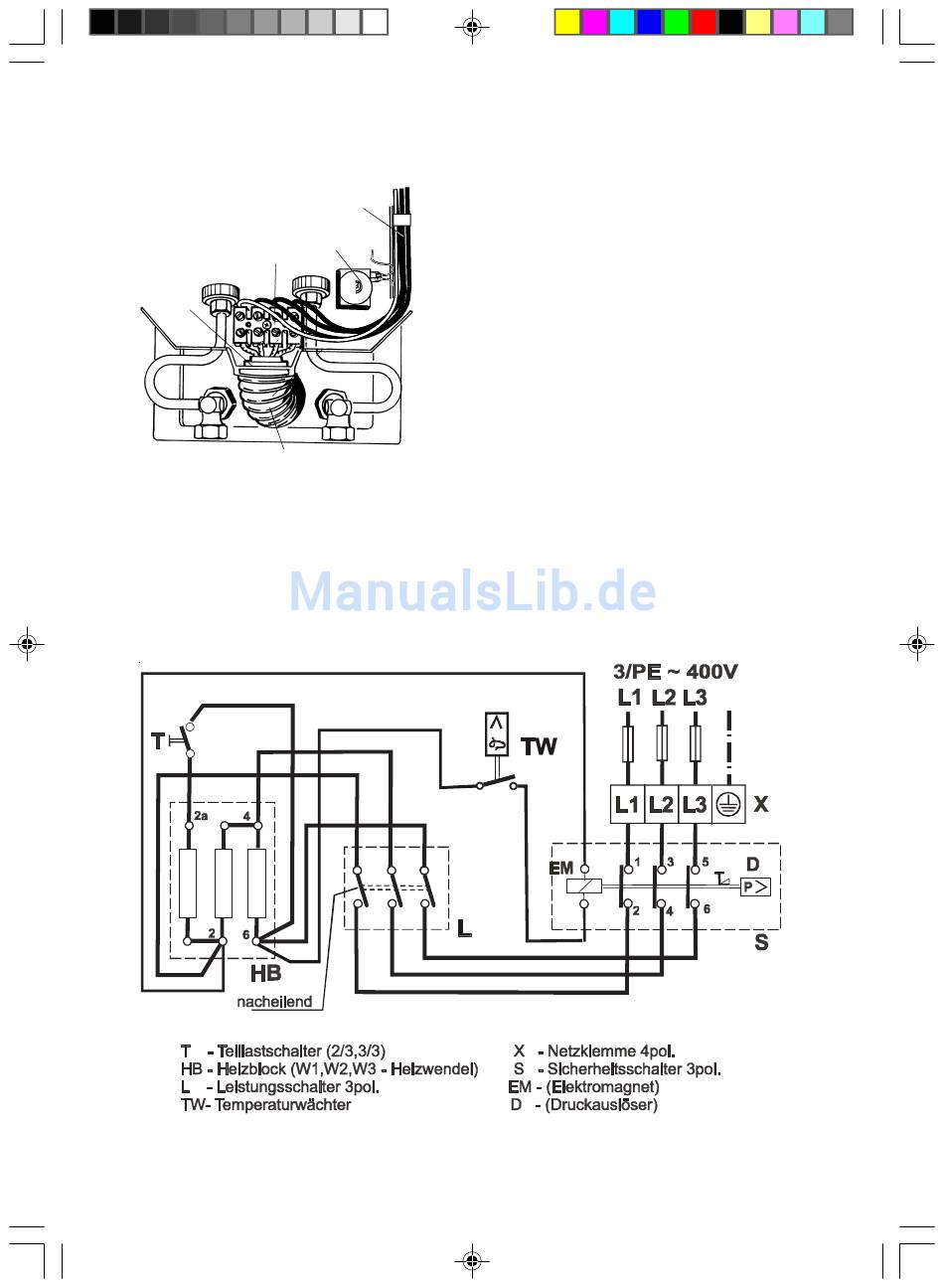

Schaltbild
4
Bei dieser Anschlussvariante ist die
Netzanschlussklemme (3) von oben
5
nach unten zu versetzen.
Klemmenbezeichnung auf der
Rückwand beachten !
Danach U-förmige Kabeleinführungs-
öffnung (1) ausbrechen, Einführungs-
tülle (2) einsetzen und mit der Klappe
verschliessen. Tüllenbefestigung unter
der Netzanschlussklemme , wie bei
,,Netzanschluss oben" beschrieben,
ausführen.
Die Verbindungsleitungen sind so in
14
