Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Wildwuchsmulcher
Wildwuchsmulcher
Wildwuchsmulcher
Wildwuchsmulcher
Wildwuchsmulcher

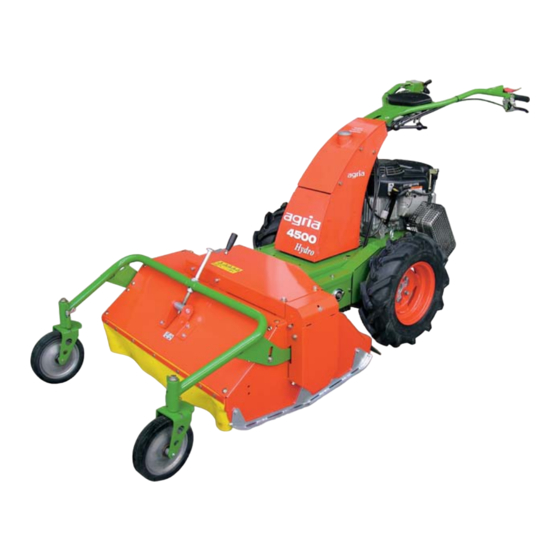

4500 Hydro
4500 Hydro
4500 Hydro
4500 Hydro
4500 Hydro
- 4500 021 71 cm
- 4500 031 85 cm
Vor Inbetriebnahme Betriebsanleitung durchlesen
und Sicherheits- und Warnhinweise beachten!
Betriebsanleitung Nr. 998 368-A 01.07
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Agria 4500 Hydro
Inhaltszusammenfassung für Agria 4500 Hydro
- Seite 1 Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung Wildwuchsmulcher Wildwuchsmulcher Wildwuchsmulcher Wildwuchsmulcher Wildwuchsmulcher 4500 Hydro 4500 Hydro 4500 Hydro 4500 Hydro 4500 Hydro - 4500 021 71 cm - 4500 031 85 cm Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 368-A 01.07...
-
Seite 2: Symbole, Fabrikschild
Anleitung zu ändern. schnell Lieferumfang: langsam Betriebsanleitung agria Schneidelement einrücken Betriebsanleitung Motor Schneidelement ausrücken Wildwuchsmulcher Feststellbremse Bordwerkzeug geschlossen (verriegelt) - Service = wenden geöffnet (entriegelt) Sie sich an Ihre agria-Fachwerkstatt Hubstelle, Befestigungpunkt Reifenluftdruck für Bergung, Verzurren, stufenlos linear Abschleppen Wildwuchsmulcher 4500 Hydro... -
Seite 3: Bezeichnung Der Teile
Bezeichnung der Teile Abb. A Wildwuchsmulcher 4500 Hydro... - Seite 4 - CHOKE - Motor-Aus-Schalter - bei Ausf. 85 cm (4500 031) - Drehzahlverstellhebel 27 Fahrhebel 28 Lenkbremshebel links 29 Lenkbremshebel rechts 30 Sicherheitsschalthebel links und rechts 31 Fabrikschild, Fahrzeug-Ident-Nr. Y Riegelhebel für Fahrschaltung Z Riegelhebel für Feststellbremse Wildwuchsmulcher 4500 Hydro...
- Seite 5 Starten des Motors ... 25 - 26 Fahren ........27 Konformitätserklärung ..47 Mulchen ........27 Gefahrenbereich ...... 28 Arbeiten in Hanglagen ..... 28 Abstellen des Motors ....29 Ausklappseiten beachten! Abb. A ........3 Abb. B (Motor) ....46 Wildwuchsmulcher 4500 Hydro...
- Seite 6 Empfehlungen Wartung und Kraftstoff Instandsetzung Benzin-Motor Ihre agria-Fachwerkstatt hat geschulte Dieser Motor kann problemlos mit han- Mechaniker, die eine fachgemäße War- delsüblichem bleifreiem Normalben- tung und Instandsetzung durchführen. zin betrieben werden. Größere Wartungsarbeiten und Instand- Dem Benzin kein Öl beimischen.
-
Seite 7: Sicherheitstechnische Hinweise
Straßenverkehrsordnung in ihrer jeweiligen neuesten Fassung. Verwendung jeder Inbetriebnahme Der agria-Wildwuchsmulcher ist für den Wildwuchsmulcher auf Verkehrs- und Betriebssicherheit überprüfen! Mulcheinsatz in der Land- und Forstwirt- schaft, z. B. für Grünflächenpflege, ge- Der Wildwuchsmulcher darf nur von Per- baut (bestimmungsgemäßer Gebrauch). -
Seite 8: Arbeits- Und Gefahrenbereich
Bei der Arbeit auf weitere Fremd- Keine Starthilfe-Flüssigkeiten bei der körper achten und diese rechtzeitig be- Benutzung von elektrischer Starthilfe seitigen. (Starthilfekabel) verwenden. Es besteht Bei Arbeiten in eingefassten Flächen dabei Explosionsgefahr! muss der Sicherheitsabstand zur Um- Wildwuchsmulcher 4500 Hydro... -
Seite 9: Wartung
Zeit nicht zu nahe an den queren. Wildwuchsmulcher herantreten. Erst Niemals Maschinen mit beschädigten wenn er ganz stillsteht, darf daran ge- oder nicht angebauten Schutzein- arbeitet werden! richtungen benutzen. Bei Arbeiten am Motor grundsätzlich zu- sätzlich den Zündkerzenstecker abzie- hen. Wildwuchsmulcher 4500 Hydro... - Seite 10 Unter hohem Druck stehende austreten- gleichwertig sein und den von der Fir- de Flüssigkeiten, wie z.B. Kraftstoff kön- ma agria festgelegten technischen An- nen durch die Haut eindringen und forderungen entsprechen. schwere Verletzungen verursachen. So- fort den Arzt aufsuchen.
-
Seite 11: Elektrische Anlage
Reifenluftdruck regelmäßig kontrollie- ren. Bei zu hohem Luftdruck besteht Explosionsgefahr. Antriebsräder-Befestigungsschrauben bzw. Muttern jeweils bei Servicearbeiten nachziehen bzw. Anzugsmomente überprüfen. Elektrische Anlage Träger von Herzschrittmachern dürfen bei laufendem Motor die stromführen- den Teile der Zündanlage nicht berüh- ren! Wildwuchsmulcher 4500 Hydro... -
Seite 12: Beschreibung Der Warnzeichen
Die Abgase des Motors ent- halten Atemgifte - Abstand Abspritzen halten. Motor nicht in einem Wasser verboten geschlossenem Raum laufen lassen. Motor nicht in ge- schlossenen Räu- Auftanken nur bei abgestell- men starten und tem und abgekühltem Motor. laufen lassen! Wildwuchsmulcher 4500 Hydro... -
Seite 13: Technische Angaben
(60 - 115 Mulchkit) PH ....340 kN ......430 kN PM ....295 kN ......330 kN VHL ....385 ....... 385 VHR ....385 ....... 385 β ......45° ....... 38° δ R ....45° ....... 45° Wildwuchsmulcher 4500 Hydro... - Seite 14 ......von 50 bis 105 mm ......von 50 bis 105 mm Optional: ....Mulchkit 4549 031 Optional: ....Mulchkit 4549 021 Schnitthöhe: ......stufenlos Schnitthöhe: ......stufenlos ......von 60 bis 115 mm ......von 60 bis 115 mm Wildwuchsmulcher 4500 Hydro...
- Seite 15 Oktanzahl mind. 85 - 91 ROZ (siehe Kraftstoffempfehlung) Schwingbeschleunigungswerte: Hand-Arm-Schwingungen Kraftstoffverbrauch: ..313 g/kWh am Lenkholm: ..... a = 1,48 m/s Kraftstoff-Filter: ....fuel-online nach EN 836/A2 und DIN EN ISO 20643 Luftfilter: ..Trocken-Filterelement mit Schaumstoff-Vorfilter Vergaser: ..... Drosselklappe Wildwuchsmulcher 4500 Hydro...
- Seite 16 = 3,4 m/s Oktanzahl mind. 85 - 91 ROZ nach EN 836/A2 und DIN EN ISO 20643 (siehe Kraftstoffempfehlung) Kraftstoffverbrauch: ..312 g/kWh Kraftstoff-Filter: ....fuel-online Luftfilter: ..Trocken-Filterelement mit Schaumstoff-Vorfilter Vergaser: ......horizontaler Schwimmervergaser Nenndrehzahl: ....3200 min Wildwuchsmulcher 4500 Hydro...
-
Seite 17: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Der Wildwuchsmulcher Typ 4500 Hydro Zündanlage eignet sich für den Einsatz in der Land- Der Motor ist mit einer kontaktlosen, und Forstwirtschaft, z. B. Grünflächen- elektronischen Zündanlage ausgerü- pflege, wie Gras- und Wiesenmulchen. stet. Wir empfehlen notwendige Über- prüfungen nur vom Fachmann vorneh-... -
Seite 18: Motor-Aus-Schalter
Choke, für Motor-Kaltstart A/26 Ausführung 4500 031 85 cm Choke für Motor-Kaltstart Betriebsstellung A/25 Motor-AUS-Schalter AUS - Motor abgestellt EIN - Betriebsstellung A/26 Drehzahlregulierhebel Mit dem Hebel (A/26) werden bei nebenstehenden Stellungen betätigt: Motordrehzahl stufenlos von min bis max Wildwuchsmulcher 4500 Hydro... - Seite 19 3. Geräte- und Bedienelemente Sicherheitsschaltung A/30 Motor-Aus-Stellung "0" (beide Hebel nicht gedrückt). Betriebsstellung (mindestens ein He- bel heruntergedrückt und festgehalten) Sicherheitsschalthebel nicht festbinden Sicherheitsschalthebel in Gefahrensituationen loslassen, er schwenkt dann selbsttätig in Stellung "STOPP"! Wildwuchsmulcher 4500 Hydro...
- Seite 20 3. Geräte- und Bedienelemente Getriebe Der agria-Wildwuchsmulcher ist mit einem hydrostatischen Fahrantrieb ausgestattet. Fahrschaltung Die Fahrgeschwindigkeit wird stufenlos nach vorwärts und rückwärts am Fahrhebel (A/27) mit dem Zeigefinger oder Daumen eingestellt oder verändert. Die 0-Stellung ist geschaltet, wenn die Markierung am Fahrhebel mit der "0" am Piktogramm deckungsgleich ist und an der Federraste anschlägt.
- Seite 21 Durch Betätigung beider Lenkhebel (A/28+ A/29) bis Mittelstellung wird der Fahrantrieb ausgeschal- durch Betätigung beider Lenkhebel bis zum An- schlag werden die Triebräder abgebremst (Anwen- dung empfohlen z.B. bei Motorüberlastung) - der Geräteantrieb (Zapfwelle) bleibt weiterhin be- A/28 A/29 stehen. Wildwuchsmulcher 4500 Hydro...
- Seite 22 Zuggriff (A/23) nach hinten gezo- - Lenkholm-Arretierbolzen ist entrie- gelt - Lenkholm kann nach links bzw. nach recht geschwenkt werden Zuggriff loslassen und Lenkholm ein wenig nach links und rechts be- wegen bis der Arretierbolzen einra- stet. Wildwuchsmulcher 4500 Hydro...
-
Seite 23: Schnitthöhenverstellung
Laufrad-Mittelstellung (Geradeausfahrt) Bolzen nach vorne unten gedreht und ein- gerastet = bessere Seitenführung in Hanglagen Befestigungspunkte Zum Abschleppen, Bergen und Festzurren für den sicheren Transport, die A/13 Befestigungspunkte am Rohrrahmen vorne und die Ösen (A/13) hinten verwenden. Wildwuchsmulcher 4500 Hydro... - Seite 24 Den Kraftstoffbehälter nicht bis zum Überlau- fen füllen, sondern ca. 5 mm Raum freilassen, damit sich der Kraftstoff ausdehnen kann. Achtung: Motor ist aus Transportgründen nicht mit vollständiger Motorölfüllung! Vor der ersten Inbetriebnahme in den Motor Motoröl einfüllen, nicht über max. einfüllen! Wildwuchsmulcher 4500 Hydro...
- Seite 25 Sorgen Sie unbedingt für gute Lüftung und schnellen Abzug der Auspuffgase. Die Abgase enthalten Kohlenmonoxyd, das eingeatmet sehr giftig wirkt. Vermeiden Sie die Berührung des heißgelaufenen Motors - Verbrennungsgefahr! Bei laufendem Motor nicht die Zündleitung und den Zündkerzenstecker berühren oder abziehen. Wildwuchsmulcher 4500 Hydro...
-
Seite 26: Starten Des Motors
Motor: Drehzahlhebel auf max. stellen und CHOKE betätigen betriebswarmer Motor: Drehzahlhebel auf max. stellen Motor mit Reversierstarter starten Wenn der Motor läuft, kurze Zeit warmlau- fen lassen und Drehzahlregulierhebel und CHOKE langsam in Betriebsstellung zurück- stellen. Wildwuchsmulcher 4500 Hydro... - Seite 27 Schneidwerkzeuge können herausgeschleudert werden! - Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich! - Wenn während der Arbeiten eine Reinigung vorgenommen werden muss, ist aus Sicherheitsgründen der Motor abzustellen und der Zündkerzenstecker abzuziehen. Wildwuchsmulcher 4500 Hydro...
-
Seite 28: Arbeiten In Hanglagen
- bei feuchtem Gras ist die Haftung der Räder ungenügend nicht plötzlich anhalten oder starten, wenn Sie hangauf- oder hangabwärts fahren die Fahrgeschwindigkeit auf Hängen und bei engen Wendungen niedrig halten aufmerksam auf Hügel und Senkungen und andere nicht sichtbare Gefahren achten. Wildwuchsmulcher 4500 Hydro... -
Seite 29: Abstellen Des Motors
- Drehzahlregulierhebel auf Motor-Stopp bzw. Motor-AUS-Schalter auf "0" stellen Ausf. 85 cm Abwarten bis alle sich bewegenden Maschi- nenteile zum Stillstand gekommen sind! Maschine beim Verlassen gegen Wegrollen durch Unterlegkeile sichern! Maschine gegen unbefugtes Benutzen si- chern - Zündkerzenstecker abziehen! Wildwuchsmulcher 4500 Hydro... -
Seite 30: Wartung Und Pflege
Altöl ordnungsgemäß entsorgen Verschlussstopfen verschließen Frisches Motoröl einfüllen Motor - Motorölqualität siehe “Technische Angaben” Motor-Ölfilter (Ausf. 85 cm) Ölfilterpatrone (B/5) nach jeweils 100 Betriebsstun- den wechseln Motor 50 h Kraftstofffilter (B/12) nach jeweils 100 Betriebsstunden wechseln Motor Wildwuchsmulcher 4500 Hydro... - Seite 31 Pflanzenteile kontrollieren und ggf. reinigen mit Bürste oder Druckluft. Brandgefahr! - bei ver- schmutzter Auspuffanlage. Vor jeder Inbetriebnahme kontrollieren. Zündkerze Zur Zündkerzendemontage und -montage den Lenkholm nach rechts schwenken. Alle weitere Wartung und Pflege am Motor Motor Wildwuchsmulcher 4500 Hydro...
- Seite 32 Vor jeder Inbetriebnahme und bei Service- arbeiten die: Schutzplane am Schneidwerk vorn Gummischutzleisten am Mulchgehäuse (nur Ausf. 85 cm) Gummischutzleiste am Getriebe auf Beschädigung und Verschleiß kontrollie- ren, ggf. austauschen. Nicht arbeiten, wenn Schutzplane/ Gummischutzleisten beschädigt oder nicht angebaut sind! Wildwuchsmulcher 4500 Hydro...
- Seite 33 (Y) muss die Maschine in Hanglage 25° halten. Einstellung: an den Handhebeln Wechsel mit Einstellung Radkupplung vorneh- men. - Service Radkupplung Bei eingeschwenktem Sperrhebel (Z) muss das jeweilige Rad ausgekuppelt sein. Einstellung: mit Anschlagschrauben vor- nehmen. Wildwuchsmulcher 4500 Hydro...
- Seite 34 (Sicherheitsschaltung) spätestens nach 7 Sekunden die Schneidwerkzeuge zum Still- stand kommen. Vor jeder Inbetriebnahme Funktion der Messer- max. 7 sec bremse kontrollieren. Nach jeweils 100 Betriebsstunden die Messernachlaufzeit < 7 Sekunden kon- trollieren, ggf. - Service Wildwuchsmulcher 4500 Hydro...
- Seite 35 Mal jährlich mit Teflonspray schmie- ren, hierzu am besten die Kettenschutzhauben abnehmen. Antriebskette ebenfalls nach jeder Reinigung mit einem Hochdruckreiniger mit Teflonspray schmieren und kurz in Betrieb nehmen. Kettenschutzhauben montieren! Maschine nicht ohne angebaute Schutzvor- richtungen in Betrieb nehmen! Wildwuchsmulcher 4500 Hydro...
- Seite 36 2 Betriebsstunden mit 100 Nm nachzie- 100 Nm hen bzw. kontrollieren. Ansonsten immer bei Servicearbeiten. Den Reifenluftdruck der Räder öfters prü- fen und darauf achten, dass der Reifenluftdruck in beiden Rädern jeweils gleich ist, um ein mü- heloses Fahren zu gewährleisten. Wildwuchsmulcher 4500 Hydro...
- Seite 37 Sollte am Wildwuchsmulcher weiterhin erhöhte Vibration auftreten - Service Ausf. Mulchkit Die Messer sind schnell austauschbar, lose pen- delnd aufgehängt und müssen frei beweglich bleiben. Nur original agria-Ersatzteile verwenden! Ausf. 71 cm Ausf. 85 cm 1 Sicherungsmutter 006 66 006 66...
- Seite 38 Den Motor nur mit einem Lappen reinigen. Absprit- zen mit einem starken Wasserstrahl vermeiden, denn es könnte Wasser in das Zünd- und Kraft- stoffsystem gelangen und zu Störungen führen. Bildzeichen Abgenutzte und fehlende Aufkleber für Bedie- nung- und Sicherheitshinweise sind zu erneuern. Wildwuchsmulcher 4500 Hydro...
- Seite 39 Reinigung durchführen, Lackierung ausbessern b) Benzin-Motor konservieren siehe auch Motor Kraftstoff vollständig ablassen oder Kraftstoffbehälter volltan- ken und Kraftstoffstabilisator (agria-Nr. 799 09) beimischen - Gebrauchsanweisung beachten! Motor ca. 1 Minute laufen lassen. Motorölwechsel durchführen In die Zündkerzenöffnung einen Teelöffel voll (ca. 0,03 Ltr.) Motoröl einfüllen.
-
Seite 40: Wartungs- Und Pflegeplan
Inbetriebnahme A; 8 h 50 h nach jeder Reinigung mit Hochdruckreiniger jährlich A; 50 h 16 50 h 100 h; B 50 h A; 50 h B; J 200 h 50 h 200 h A; 8 h Wildwuchsmulcher 4500 Hydro... -
Seite 41: Kontroll- Und Wartungsübersicht
B = nach jeder Reinigung, insbesondere mit einem Hochdruckreiniger J = mindestens jährlich K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar F = Wartungsarbeiten sollten von Ihrer agria-Fachwerkstatt vorgenommen werden BM = siehe separate Betriebsanleitung Motor Wildwuchsmulcher 4500 Hydro... -
Seite 42: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung Mögliche Ursache... - Seite 43 Mulchtriebschaltung nicht in Ordnung Bowdenzüge defekt Bowdenzüge austauschen Übermäßige Befestigungsschrauben locker Befestigungsschrauben festziehen Vibration Messer beschädigt oder ungleich Messer austauschen F 37 abgenutzt Schnittleistung Messer sind stumpf Messer austauschen oder schleifen nimmt plötzlich ab Grat mit Handstein abziehen Wildwuchsmulcher 4500 Hydro...
- Seite 44 3 Totmannschalter links br/bl = braun-blau 4 Motor-Stopp - bei Ausf. 71 cm am Motor sw = schwarz - bei Ausf. 85 cm am Lenkholm (A/25) we = weiß 5 Mulchantrieb 6 Fahrantrieb 7 Bremse rechts 8 Bremse links Wildwuchsmulcher 4500 Hydro...
-
Seite 45: Bezeichnung Der Teile
Verschleißteile - Motor: Honda B&S Zündkerze 789 88 706 09 Luftfilter-Einsatz kpl. > Motor-Seriennr. 405 272 716 22 Luftfilter-Einsatz Set < Motor-Seriennr. 405 269 Schaumstoff-Vorfilter < Motor-Seriennr. 405 270 640 88 Motor-Ölfilter 716 23 Kraftstofffilter 789 81 789 81 Wildwuchsmulcher 4500 Hydro... - Seite 46 Bezeichnung der Teile Abb. B Honda GXV 340 Briggs & Stratton Vanguard 16 HP Wildwuchsmulcher 4500 Hydro...
-
Seite 47: Konformitätserklärung
Konformitätserklärung Wildwuchsmulcher 4500 Hydro... - Seite 48 GmbH Bittelbronner Straße 42 D-74215 Möckmühl Tel. +49/ (0)6298 /39-0 Fax +49/ (0)6298/39-111 e-mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
