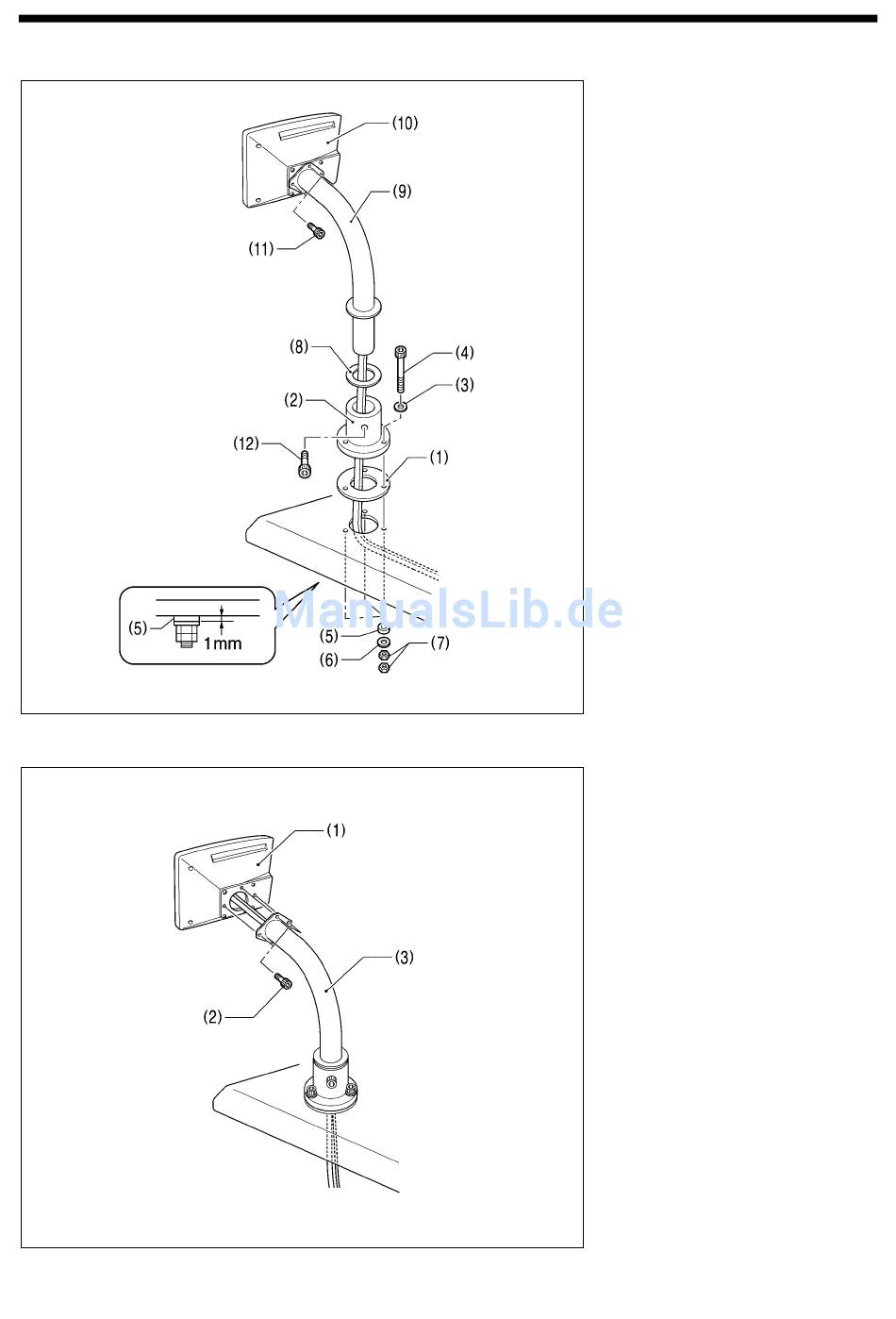

4-7. Montieren der Bedieneinheit [3]
< Wenn die Nähmaschine bereits auf dem Tisch installiert angeliefert wurde >
3970M
3971M
BAS-342G
4. INSTALLATION
(1) Auflager A
(2) Bedienungstafel Fuß
(3) Unterlegscheiben (mittel) [3 St.]
(4) Schrauben [3 St.]
(5) Auflager B [3 St.]
(6) Unterlegscheiben (groß) [3 St.]
(7) Muttern [6 St.]
* Anziehen bis die Dicke des
Auflagers B (5) ca. 1 mm beträgt.
(8) Gummiauflager
(9) Sockel Bedienungstafel
(10) Bedienungstafel
* Führen Sie die Leitungen der
Bedienungstafel (10) durch den
Sockel der Bedienungstafel (9)
und unter den Tisch.
(11) Schrauben [3 St.]
(12) Schrauben
(1) Bedienungstafel
(2) Schrauben [3 St.]
* Führen Sie die Leitungen der
Bedienungstafel (1) durch den
Sockel der Bedienungstafel (3)
und unter den Tisch.
9
