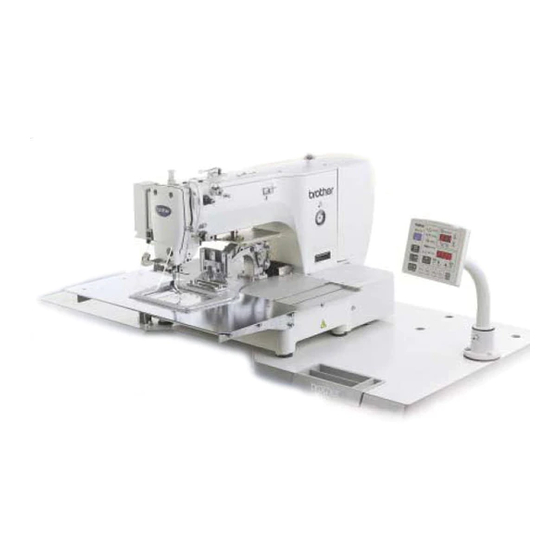

- Seite 1 BAS-311G BEDIENUNGSANLEITUNG BAS-326G Bitte lesen Sie diese Anleitung, bevor Sie den Automaten benutzen Bitte bewahren Sie diese Anleitung sorgfältig auf. DIREKTANTRIEB PROGRAMMIERBARER ELEKTRONISCHER VOLLAUTOMAT...
- Seite 2 Vielen Dank, daß Sie sich für eine BROTHER-Nähmaschinen entschieden haben. Lesen Sie bitte vor der Inbetriebnahme der neuen Nähmaschine die nachstehenden Sicherheitshinweise und die in der Bedienungsanleitung angegebenen Erklärungen durch. Bei industriellen Nähmaschinen ist es üblich direkt vor sich bewegenden Teilen zu arbeiten und deshalb besteht immer eine gewisse Verletzungsgefahr durch die Nadel und den Fadenaufnehmehebel.
- Seite 3 Die Kabel dürfen auch nicht zu stark Falls Elektrikerarbeiten gemacht werden müssen, gebogen pder zu fest mit Klammern befestigt werden, wenden Sie sich an Ihren Brother-Händler oder an weil sonst die Gefahr eines elektrischen Schlages einen qualifizierten Elektriker.
-
Seite 4: Wartung Und Inspektion
Verletzung verursacht: schalten Sie die Maschine sofort aus. Dann nehmen Sie • Bei Einfädelung der Nadel bitte Kontakt mit dem nächsten Brother Händler or • Bei Austausch der Spule und Nadel qualifizierten Techniker auf. • Bei Nicht-Gebrauch der Maschine und die Maschine... - Seite 5 Bitte folgen Sie immer den Anweisungen auf den Schildern, wenn Sie die Maschine verwenden. Wenn Die Schilder entfernt wurden oder schwierig zu lesen sind, bitte nehmen Sie Kontakt zu Ihrem nächsten Brother Händler auf. Seien Sie vorsichtig, daß Sie nicht Ihre Hand...
-
Seite 6: Inhaltsverzeichnis
4-3. Unteren Faden wickeln ........20 7-3-1. Lesen aller Nähdaten von der CF Karte 4-4. Spulenkapsel installieren ........21 gleichzeitig ..........47 4-5. Fadenspannung ...........22 7-3-2. Schreiben aller Nähdaten auf die CF Karte 4-5-1. Untere Fadenspannung ......22 gleichzeitig..........48 4-5-2. Obere Fadenspannung ......22 4-6. Heimpositions-Erkennung........23 BAS-311G, BAS-326G... - Seite 7 10-10. Einstellen der Position des beweglichen Messers ................57 10-11. Ersetzen der beweglichen & festen Messer ...58 10-11-1. Installation der Zufuhrplatte....59 10-12. Einstellen des Fadenwischers......60 10-13. Presserfuß Installationsposition ......60 10-14. Intervallhub ändern ..........61 10-15. Einstellen der Arbeitsklammer-Lüftungshöhe .63 10-16. Einstellen des Luftdrucks (pneumatische Spezifikationen)......63 BAS-311G, BAS-326G...
-
Seite 8: Bezeichnung Der Hauptteile
(4) Bedienpanel (15) Faden-Aufnahmeabdeckung (5) Fußschalter (elektro-magnetische Spezifikationen) (16) Motor-Abdeckung (6) Arbeitsklammer-Schalter (pneumatische Spezifikationen) (7) Startschalter (pneumatische Spezifikationen) (8) STOPP Schalter (9) Fadenwischer-Schalter (10) Handrad (11) Garnständer (12) Elektro-magn. Ventil (pneumatische Spezifikationen) ist eine Handelsmarke der SanDisk Corporation. BAS-311G, BAS-326G... -
Seite 9: Spezifikationen
Steppstich, Riegelmuster Nähmaschine (mit großem Doppelgreifer) Stichformation Einnadel Steppstich Max. Nähgeschwindigkeit 2,700 Upm Nähfeld (XxY) BAS-311G: Max. 130 x 100 mm, BAS-326G: Max. 220 x 100 mm Zufuhrmechanismus Zeitweilige Zufuhr, Pulsmotorantrieb 0.05 − 12.7 mm Stichlänge Anzahl Stiche 500,000-Stiche interner Speicher (*) -
Seite 10: Installation
Die Kabel dürfen auch nicht zu stark gebogen Falls Elektrikerarbeiten gemacht werden müssen, pder zu fest mit Klammern befestigt werden, weil sonst die wenden Sie sich an Ihren Brother-Händler oder an einen Gefahr eines elektrischen Schlages oder Feuer besteht. qualifizierten Elektriker. -
Seite 11: Installation Des Steuerkastens
(9) Klammern [4 Stck.] Bediener 4910Q 3-3. Installation der Ölwanne Für elektro-magnetische Spezifika-tionen, installieren Sie den Fußschaltereinheit-Montagebolzen bevor Sie die Ölwanne installieren. (Siehe"3-7. Installation Fußschalter-Einheit (elektro-magnetische Spezifika-tion) ").) (1) Ölwanne (2) Nägel [6 Stck.] (3) Gummidämpfer [4 Stck.] (4) Olbehälter 4911Q BAS-311G, BAS-326G... -
Seite 12: Installation Des Maschinenoberteils
Pulsmotor fest. Dies kann Probleme mit dem Ablauf des Pulsmotors verursachen. Ca. 20 mm 4912Q (4) Scharnierhalter [2 Stck.] (5) Bolzen [4 Stck.] (6) Normale Unterlegscheiben [4 Stck] (7) Muttern [4 Stck.] (8) Oberteilstütze (9) Bolzen Unterlegscheibe [4 Stck.] 4913Q BAS-311G, BAS-326G... - Seite 13 Sie die Maschine von vorne betrachten (Richtung des abgebildeten Pfeils), und kippen Sie dann ganz sanft das Maschinenoberteil. Arbeitsklammer Arm Anmerkung: Mindestens zwei Personsn sollten das Maschinenoberteil nach hinten kippen, während es jeweils mit beiden Händen gehalten wird. 4914Q BAS-311G, BAS-326G...
- Seite 14 (Siehe "3-7 Installation der Fuß-schalter-Einheit (elektro-magnetische Spezifikationen)"). 4915Q 4916Q (29) Gasfeder Stützabdeckung (30) Bolzen Unterlegscheiben [6 Stck.] • Kippen Sie das Maschinenoberteil sanft in seine Originalposition zurück. • Stellen sicher, daß Oberteilschalter (31) Bild Bild 1 angeschaltet ist. Ölwanne 4917Q BAS-311G, BAS-326G...
-
Seite 15: Zurückkippen Des Maschinenoberteils
Bedienpanel-Basis (1), und sichern Sie ihn dann mit dem Bolzen (12). • Führen Sie das Panelkabel durch das Tischloch, und fügen Sie es dann in den Steuerkasten, durch das Loch in der Seite des Steuerkastens. (13) Klammern [3 Stck.] 4920Q BAS-311G, BAS-326G... -
Seite 16: Installation Der Fußschalter-Einheit (Elektro-Magnetische Spezifikationen)
Wenn der Arbeitsklammer-Schalter (links) betütigt ist, senken sich beide Arbeitsklammern, und wenn der Startschalter (rechts) betätigt wird, beginnt die Maschine zu nähen. * Die Arbeitsklammer-Senkungsmethode kann mittels Speicherschalter Nr. 002 geändert werden (Siehe "6-3. Liste Speicherschalter-Einstellungen") Arbeitsklammer-Schalter (2-Stufe) Startschalter 4922Q 4923Q BAS-311G, BAS-326G... -
Seite 17: Kabel Verbinden
Arbeitsklammer Pulsmotor Codierer 5-pin schwarz P5 (P-ENC) Fußschalter 10-pin P6 (FOOT) Bedienpanel 8-pin P1 (PANEL) Maschinen Oberteil Schalter 3-pin P9 (HEAD-SW) Heimposition-Sensor Bausatz 12-pin P8 (SENSOR1) STOPP Schalter 6-pin P13 (HEAD) P12 (AIR1) Ventilkabelbaum 12-pin (pneumatische Spezifikationen Programmierer-Relais Kabelbaum 8-pin P7 (PRG) BAS-311G, BAS-326G... - Seite 18 5. Schließen Sie die Kabelpresser-Platte (2) in die Richtung des linken Pfeils, und sichern Sie es, indem Sie die beiden Schrauben (1) festziehen. 6. Stellen Sie sicher, daß an den Kabeln nicht gezogen wird, und kippen Sie dann sanft das Maschinenoberteil wieder in seine Originalposition zurück. 4927Q BAS-311G, BAS-326G...
-
Seite 19: Erd-Kabel Anschließen
(5) Erd-Kabel von den Zwei-Pedal Fußschalter Kabelbäumen (2 Kabel) [pneumatische Spezifikationen] • Befestigen Sie die Steuerkasten-Abdeckung mit den acht Schrauben. Stellen Sie sicher, daß die Kabel hierbei nicht eingeklemmt sind. ANMERKUNG: Stellen Sie sicher, daß die Erd-Kabel Anschlüsse sicher sind, um Sicherheit zu gewährleisten. BAS-311G, BAS-326G... -
Seite 20: Stromkabel Anschließen
Probleme mit dem korrekten Ablauf auftreten. < > Drei-Phasen Spezifikationen Grün-gelbes Kabel (Erd-Kabel) 4929Q 3-12. Garnständer installieren (1) Garnständer ANMERKUNG: Verwenden Sie die Unterlegscheibe (2), und ziehen Sie dann die Mutter (3) fest, so daß der Garnständer sich nicht bewegt. 4930Q BAS-311G, BAS-326G... -
Seite 21: Pneumatik-Einheit Installieren (Pneumatische Spezifikationen)
Hebe-Geschwindigkeit schneller. • Wenn der untere Knopf angezogen wird, wird die Senk-Geschwindigkeit langsamer. Wenn es gelockert wird, wird die Senk-Geschwindigkeit schneller Sie können die Arbeitsklammer operieren, während der Strom ausgeschaltet ist, indem Sie den Manuellen Knopf betätigen. 4932Q 4933Q BAS-311G, BAS-326G... -
Seite 22: Augenschutz Installieren
3-15. Motor-Abdeckung installieren (1) Motor-Abdeckung R 4935Q (2) Schrauben [4 Stck.] (3) Motor-Abdeckung L (4) Schrauben [4 pcs.] (5) Motor-Abdeckung (6) Schrauben [4 pcs.] ANMERKUNG: Stellen Sie sicher, daß Sie nicht die Kabel einklemmen, wenn Motor-Abdeckung installieren. 4936Q BAS-311G, BAS-326G... -
Seite 23: Schmierung
Die Nähmaschine sollte immer geschmiert sein, und das Öl zugefügt werden, bevor es zum ersten mal verwendet wird, und auch nach längeren Zeiträumen des Nicht-Benutzens. Verwenden Sie nur <Nisseki Mitsubishi Sewing Lube 10N; VG10> Schmieröl, wie von Brother spezifiert. * Wenn diese Art Schmieröl schwierig zu bekommen ist, wird <Exxon Mobil Essotex SM10; VG10> empfohlen. -
Seite 24: Maschinenoberteil-Feststellbolzen Installieren
3. INSTALLATION 3-17. Maschinenoberteil-Feststellbolzen installieren Wenn Sie die Nähmaschine transportieren, sichern Sie das Maschinenoberteil an den Tisch mittels dem Maschinenoberteil-Feststellbolzen. (1) Normale Unterlegscheibe (2) Maschinenoberteil-Feststellbolzen ANMERKUNG: Wenn Sie die Nähmaschine bedienen, entfernen Ma-schinenoberteil-Feststellbolzen. 5021Q BAS-311G, BAS-326G... -
Seite 25: Vorbereitung Vor Dem Nähen
(Die macht das Einfädeln leichter, und es beugt vor, daß der Faden sich beim Nähstart löst). • Wenn Sie den Faden durch die Nadel einfädeln, gewähren Sie einen Abstand von ca. 40 mm zwischen dem Nadel-Loch und dem Faden-Ende. Wenn die Faden-Restlänge zu lang ist, könnte sich der Faden verwickeln. BAS-311G, BAS-326G... - Seite 26 • Wenn 5 Minuten vergangen, ertönt der Summer und die Spannungsscheiben schließen sich. Einfädelmodus beenden. Drücken Sie die THREAD/CLAMP Taste. • Die Arbeitsklammer geht zur Position zurück, in der sie war bevor Einfädelmodus gestartet wurde. THREAD/CLAMP Anzeige geht aus BAS-311G, BAS-326G...
-
Seite 27: Unteren Faden Wickeln
Wenn siche der Faden uneben wickelt Lockern Sie die Einstellschraube (7) und bewegen Sie deb Spulenwickler-Spannungsbausatz (8) zur Einstellung herauf und herunter. * Im Fall bewegen Für Fall A Spulenwickler-Spannungs-bausatz (8) nach unten, und für Fall B nach oben. 4471Q Für Fall B BAS-311G, BAS-326G... -
Seite 28: Spulenkapsel Installieren
4. Stellen Sie sicher, daß sich die Spule in Pfeilrichtung dreht, wenn am Faden gezogen wird. 5. Führen Sie den Faden durch das Hebel Fadenloch (4), und ziehen Sie dann ca. 30 mm Faden heraus. 6. Halten Sie die Lasche auf der Spulenkapsel und fühgen Sie diese dann in den Rundgreifer ein. BAS-311G, BAS-326G... -
Seite 29: Fadenspannung
Schwächer 2536Q 4-5-2. Obere Fadenspannung 1. Drehen Spannungs-Schraube (Hauptspannung), um die Spannung einzustellen, wie für das zu nähende Material erforderlich. 2. Verwenden Sie Spannungs-Schraube (2), um die Oberfaden-Restlänge auf ca. 40 mm einzustellen. Stärker Schwächer Stärker Schwächer 5025Q BAS-311G, BAS-326G... -
Seite 30: Heimpositions-Erkennung
* Für Programme mit einer hohen Stichanzahl, ertönt der Summer nachdem die Heimposition erkannt wird, un Zufuhrmechanismus bewegt sich Nähstartposition. ANMERKUNG: Wenn Fehler "E110" bei Betätigung des Fußschalters angezeigt wird, drehen Sie das Handrad (1) in die Nährichtung, um den Fehler aufzuheben. 4441Q 4953Q BAS-311G, BAS-326G... -
Seite 31: Verwendung Des Bedienpanels (Grundbedienungen)
(6) THREAD/CLAMP Taste Wird verwendet, um den Einfädelmodus oder Arbeitsklammer Höhen-Einstellmodus zu starten. (7) THREAD/CLAMP Anzeige Erleuchtet, wenn die THREAD/CLAMP Taste (6) betätigt worden ist. (8) TENSION/WIND Taste Wird verwendet, um den unteren Faden zu wickeln. (9) TENSION/WIND Anzeige Frei BAS-311G, BAS-326G... - Seite 32 (22) Funktionstasten [F1, F2, F3, F4] Werden verwendet, um Benutzerprogramme auszuwählen und einzustellen, und um Zyklusprogramme auszuwählen. (23) R/W Taste Wird verwendet, um Daten vom externen Medium zu lesen, und um Daten auf externes Medium zu schreiben. ist eine Handelsmarke der SanDisk Corporation. BAS-311G, BAS-326G...
-
Seite 33: Nähdaten Laden
• Die Programmnummer hört auf zu blinken und Zweite leuchtet ständig. Stufe ANMERKUNG: Nachdem Sie die Einstellung abgeschlossen haben, 4954Q stelllen Sie sicher, daß Sie "5-6. Nähmuster prüfen" ansehen, um zu prüfen, daß die Nadel-Senkposition korrekt ist. BAS-311G, BAS-326G... -
Seite 34: X-Skala And Y- Skala Einstellen
1. Betätigen Sie die SELECT Taste (1) bis die SPEED Anzeige (2) erleuchtet. • Der Einstellwert (UpM) erscheint in der Menüanzeige (3). 2. Betätigen Sie die oder Taste (4), um die Nähge-schwindigkeit einzustellen. (Einstellung Nähgeschwindigkeit: 400 − 2700) 4956Q BAS-311G, BAS-326G... -
Seite 35: Nähmuster Prüfen
Nähen. (Wenn Sie einen TEST Anzeige schaltet sich aus Zwei-Pedal Fußschalter verwenden, betätigen Sie den Startschalter). 4441Q Wenn die Testzufuhr bis zum letzten Stich geht, hört Betätigen Sie die TEST Taste. sie dann auf. TEST Anzeige schaltet sich aus BAS-311G, BAS-326G... -
Seite 36: Einstellen Der Arbeitsklammer-Lüftungshöhe
3" erscheint in der PROGRAM No. Anzeige und die Arbeitsklammer bewegt sich zum Wert, der in der Menüanzeige erscheint. (Intervall Arbeitsklammer-Höhen-Einstellung: 1 − 15) Betätigen Sie die oder Taste, um die Intervall Arbeits-klammer-Höheneinstellung einzustellen. • Die Arbeitsklammer hebt oder senkt sich auf den neu-eingestellten Wert. 4959Q BAS-311G, BAS-326G... - Seite 37 THREAD/CLAMP Anzeige schaltet sich aus Presserfuß Bedienung Intervall Presserfuß Hebemenge Intervall-Presserfußhöhe Bei Standby Die Einstellungen können durch die o.g. Vorgänge gemacht werden. Intervallhub Siehe “10-14. Intervallhub ändern", wenn Sie die Einstellung vornehmen Wenn gesenkt möchten. Während dem Nähen 5033Q BAS-311G, BAS-326G...
-
Seite 38: Verwendung Des Bedienpanels
Unterfadenzähler Einstellmodus Siehe "6-4. Verwendung des Unterfadenzählers". 4490Q Produktionszähler Einstellmodus Siehe "6-5. Verwendung des Produktionszählers". 4491Q When SPEED indicator is illuminated Produktionszähler temporäre Anzeigefunktion Siehe "6-5. Verwendung des Produktionszählers ". 4492Q Benutzerprogramm Einstellmodus Siehe "6-7. Benutzerprogramme verwenden". 4493Q BAS-311G, BAS-326G... -
Seite 39: Speicherschalter Einstellen
ändern möchten, betätigen Sie die RESET Taste, während die Nummer für diesen Speicherschalter anzeigt ist. • Um die Einstellungen aller Speicherschalter wieder zurück zu den Standard-Einstellungen vorzunehmem, lassen Sie die RESET Taste für zwei Sekunden oder länger gedrückt, bis der Summer einen langen Ton von sich gibt. BAS-311G, BAS-326G... -
Seite 40: Liste Speicherschalter-Einstellungen
Maximales Reduzierungs-Verhältnis (mm Anzeige) (*) Angezeigt als %. Angezeigt als mm. Trenn-Modus Auswahl Kontinuerliche Trennung (Trenn-Menü ist abgeschaltet vor Trenn-Erkennung) Kontinuerliche Trennung (Trenn-Menü ist immer ermöglicht). Unabhängige Trennung * Die mm Anzeige kann leicht von der eigentlichen Nähgröße abweichen. BAS-311G, BAS-326G... -
Seite 41: Verwendung Des Unterfadenzählers
* Sie können die oder Taste (4) betätigen, um den Unterfadenzähler einen gewünschten Wert einzustellen. Jedoch wird dieser Wert nicht als Initialwert gespeichert. * Wen ein Unterfadenzähler-Wert eingestellt ist, wird der Unterfadenzähler funktionieren, sogar wenn 4963Q Unter-fadenzähler nicht angezeigt wird. BAS-311G, BAS-326G... -
Seite 42: Verwendung Des Produktionszählers
(5), um den Produktionszähler in der Menüanzeige (2) anzuzeigen. Betätigen Sie die TEST Taste (6) oder die SELECT Taste (1), um zur normalen Menüanzeige zurückzuschalten. * Sie können beginnen zu Nähen, während die temporäre 4468Q Anzeige immer noch erscheint. BAS-311G, BAS-326G... -
Seite 43: Trennungsnummer Einstellen
• Nähen wird jedes mal in Stufen-Reihenfolge1 → 2 → 3 → 1 vorgenommen (z.B., wenn es zwei Sektionen von Trenndaten gibt). [Unabhängige Trennung] Speicherschalter Nr. 403 = 2 • Das Muster für die angezeigten Trennungsnunnern wird unabhängig genäht. BAS-311G, BAS-326G... -
Seite 44: Benutzerprogramme Verwenden
Taste, um die zu speichernde Y-Skala einzustellen. 4472Q Y-SCALE Anzeige blinkt auf Dann, stellen Sie die Nähgeschwindigkeit ein. Betätigen Sie die SELECT Taste. Betätigen Sie die oder Taste, um die zu speichernde Nähgeschwindigkeit einzustellen. 4474Q SPEED Anzeige blinkt auf BAS-311G, BAS-326G... - Seite 45 TEST Anzeige erleuchtet, MENU Anzeige blinkt auf 4970Q Benutzerprogramm-Speichermodus beenden. Betätigen Sie die SELECT Taste. Dies beendet Speichern eines Benutzerprogramms. • Die Benutzerprogramm-Nummer blinkt PROGRAM No. Anzeige auf, und die Nähmaschine schaltet auf Heimpositions-Erkennung-Standby um. 4971Q TEST Anzeige schaltet aus, MENU Anzeige erleuchtet BAS-311G, BAS-326G...
- Seite 46 Das Zyklusprogramm selbst wird nicht gelöscht. Löschen aller Benutzerprogramme Betätigen und halten Sie die RESET Taste für 2 Sekunden oder länger. • Der Summer ertönt und alle Benutzerprogramme werden geloscht. ANMERKUNG: Wenn Zyklusprogramme gespeichert worden sind, werden alle gespeicherten Zyklusprogramme auch gelöscht. BAS-311G, BAS-326G...
-
Seite 47: Zyklusprogramme Verwenden
< Für Zyklusprogramme C-5 tbis C-9> 1. Betätigen Sie die oder Taste, um zur Zyklusprogrammnummer zu wechseln. 2. Wählen Sie nochmal die gewünschte Programmnummer an, und dann betätigen Sie die SELECT Taste, bis die gewünschte Stufe erreicht ist. BAS-311G, BAS-326G... - Seite 48 Benutzerprogramms für die angezeigte Stufe. Die Einstellung kann hierbei nicht geändert werden. ANMERKUNG: Wenn Zyklusprogramm-Nähmodus aktiv ist (wenn Speicherschalter Nr. 401 auf "ON" eingestellt ist) aber keine Zyklusprogramme gespeichert worden sind, werden die Benutzerprogramme in numerischer Reihenfolge genäht. BAS-311G, BAS-326G...
-
Seite 49: Direkte Auswahl (Kombinationstabelle)
Sie können die Funktionstasten verwenden, um direkt die Benutzer- und Zyklusprogrammnummern zu selektieren. U1 bis U4 und C-1 bis C-4 können mittels Funktionstasten F1 bis F4 selektiert werden. U5 bis U10 und C-5 bis C-9 kann durch gleichzeitige Betätigungskombinationen der Funktionstasten F1 bis F4 (Addition). U5/C-5 U6/C-6 U7/C-7 U8/C-8 U9/C-9 BAS-311G, BAS-326G... -
Seite 50: And Y Parallele Bewegung Des Nähmusters
• Zusätzlich wird die Bewegungsmenge resetted, wenn der Stromschalter aus- und eingeschaltet wird. Jedoch wenn Speicherschalter Nr. 456 auf "ON" eingestellt ist, wird die Bewegungsmenge gespeichert und nicht resetted. (Siehe Service Anleitung für Details des Speicherschalters Nr. 456). BAS-311G, BAS-326G... -
Seite 51: Speicherdaten Löschen (Re-Initialisierung)
• Ein langer Summton ertönt und die Daten für die ausgewählte Position werden re-initialisiert. • Die Einstelldetails nur für die initialisierte Position ändern sich vom Aufblinken nach ständigem Erleuchten. Daten Initialisierungsmodus Betätigen Sie die TEST Taste. beenden TEST Anzeige schaltet sich aus BAS-311G, BAS-326G... -
Seite 52: Karten Verwenden
\ISMS0102.SEW : Nähdaten P Nr.. = 102 Der unterstrichene Teil der Bezeichnung \BROTHER\ISM\SMDB00 Datei für Nähdaten kann geändert werden, indem Sie die Einstellung für Speicherschalter Nr. 752 ändern, um den Dateinamen zu ändern. Ändern Sie den Dateinamen, wenn Sie Nähdaten für verschienene Nähmaschinen auf einer einzigen CF Karte speichern möchten. (Siehe Service Anleitung für Details des Speicherschalters Nr. -
Seite 53: Daten Lese/Schreib Modus
Die Nähdaten, die mit dieser Nähmaschine verwendet werden können, sind Date, die für die B AS-311G/BAS-326G erstellt worden sind. Nur gültig, wenn Sie ein optionales Diskettenlaufwerk verwenden. Nähdaten für die BAS-300 Serie, BAS-300A Serie und BAS-300E/F Serie kann gelesen werden. Siehe Programmiereranleitung für Details zur Erweiterungs-Option Ausgabedaten. BAS-311G, BAS-326G... -
Seite 54: Lesen Aller Nähdaten Von Der Cf Karte Gleichzeitig
Taste betätigen, ändert sich die Anzeige zurück auf [ ALL]. 4976Q Laden Lese/Schreib Modus beenden Betätigen Sie die TEST Taste. Schalten Sie den Strom aus, nehmen Sie die CF Karte heraus, und schließen Sie dann die Abdeckung vom CF Schlitz. TEST Anzeige schaltet sich aus BAS-311G, BAS-326G... -
Seite 55: Schreiben Aller Nähdaten Auf Die Cf Karte Gleichzeitig
Betätigen Sie die TEST Taste. Schalten Sie den Strom aus, nehmen Sie die CF Karte heraus, und schließen Sie dann die Abdeckung vom CF Schlitz. 4977Q TEST Anzeige schaltet sich aus Siehe Service Anleitung für Details von anderen Lese/Schreim Moden. BAS-311G, BAS-326G... -
Seite 56: Nähen
Verwenden Sie eine Arbeitsklammer, die den zu nähenden Artikel sicher hält, ohne daß er rutscht. Wenn Sie die Standard Arbeitsklammer und Zufuhrplatte verwenden, und der zu nähende Artikel rutscht, nehmen Sie Maßnahmen, so daß die Arbeitsklammer und Zufuhrplatte nicht mehr rutschig ist. BAS-311G, BAS-326G... -
Seite 57: Stop Schalter Verwenden
Betätigen Sie den Fußschalter auf die zweite Stufe. (Wenn Sie einen Zwei-Pedal Fußschalter verwenden, betätigen Sie den Startschalter). Zweite • Stufe Die Nähmaschine beginnt und Nähen wird gestartet. 4441Q 8-3. Fadenwischer-Schalter verwenden Der Fadenwischer-Schalter(1) kann verwendet werden, den Fadenwischer (2) ein- oder auszuschalten. 4983Q BAS-311G, BAS-326G... -
Seite 58: Reinigung
2. Öffnen Sie die Einstell-Kralle (1) in die Richtung des angezeigten Pfels, dann entfernen Greifer-Abdeckung (2), und den Rundgreifer (3). 4985Q 3. Reinigen Sie allen Staub und Fadenreste vom Antrieb (4), vom oberen Teil des Rundgreifers und dem Gehäuse. 4986Q BAS-311G, BAS-326G... -
Seite 59: Reinigen Des Lufteinlasses Am Steuerkasten
Verdünner, um den Augenschutz zu reinigen. 4987Q 9-5. Prüfen der Nadel Prüfen Sie immer, daß die Nadelspitzhe nicht gebrochen ist, und auch daß die Nadel vor Nähbeginn nicht gebogen ist. 4988Q 9-6. Schmierung Schmieren Sie die Maschine wie unter "3-16. Schmierung" angegeben. BAS-311G, BAS-326G... -
Seite 60: Standard Einstellungen
Personen, wenn werden. zurückkippen oder wieder in ihre Original-position bringen. Zusätzlich, wenden Sie nicht zuviel Kraft an, Fragen Sie Ihren Brother dealer oder einen wenn Sie das Oberteil nach hinten kippen. Die Nähmaschine könnte unbalanciert werden und fallen, qualifizierten Elektriker für... -
Seite 61: Faden-Aufnehmefeder
* Wenn Sie schwere Stoffe nähen, bewegen Sie die Arm Mehr Faden Weniger Faden Fadenführung nach links. (Die Faden-Aufnehmemenge wird größer). * Wenn Sie leichte Stoffe nähen, bewegen Sie die Arm Fadenführung nach rechts. (Die Faden-Aufnehmemenge wird kleiner). Indexzeichen 5030Q BAS-311G, BAS-326G... -
Seite 62: Einstellen Der Nadelstangenhöhe
ANMERKUNG: Wenn dis die Nadel mehr als notwendig kreuzt, wird die Nadel zu sehr belastet, oder es kann schlechte Fadenspannung verursachen. Zusätzlich, wenn es überhaupt nicht kreuzt, behindert die Rundgreiferspitzhe die Nadel und es kann zu Fehlstichen führen. BAS-311G, BAS-326G... -
Seite 63: Einstellen Des Nadel-Höhenpielraums
Rundgreifer-Schmiermenge kann mittels drei Drehungen nach Rechts von dieser Position eingestellt werden. • Wenn die Einstellschraube (1) im Uhrzeigersinn gedreht wird, wird die Schmiermenge kleiner. • Wenn die Einstellschraube (1) gegen den Uhrzeigersinn gedreht wird, wird die Schmiermenge größer. ausgerichtet 4996Q BAS-311G, BAS-326G... -
Seite 64: Einstellen Der Position Des Beweglichen Messers
10. Stellen Sie sicher, daß der Kragen (11) nicht das Innere der Fadenabschneider-Nocke (12) berührt. Zusätzlich, drücken Sie den Treiberhebel (13) mit der Hand zur Fadenabschneider-Nocke, bis der Kragen (11) die Nockenkerbe berührt, und prüfen Sie dann, daß der Treiberhebel (13) reibunglose wieder zu seiner Originalposition zurückgeht, wenn er losgelassen wird. BAS-311G, BAS-326G... -
Seite 65: Ersetzen Der Beweglichen & Festen Messer
6. Prüfen Sie, daß das bewegliche Messer (6) und das feste Messer (7) den Faden sauber schneiden. 7. Schmieren Sie den Pin (12), plazieren Sie ihn den die bewegliches Messer Verbindungsplatte (13), und installieren Sie es auf die Nadelplatte (5). 8. Prüfen Sie, daß die Nadel mit dem Zentrum des Nadel-Lochs ausgerichtet ist. BAS-311G, BAS-326G... -
Seite 66: Installation Der Zufuhrplatte
Löchern in der Zufuhrplatte (3) auszurichten, und dann ziehen Sie die beiden Bolzen (4) wieder an. ANMERKUNG: Installieren Sie die Zufuhrplatte so, daß die Oberfläche mit dem Indexzeichen nach oben schaut. Zufuhrplatte Installationsmodus beenden Schalten Sie den Strom aus BAS-311G, BAS-326G... -
Seite 67: Einstellen Des Fadenwischers
10-13. Presserfuß Installationsposition Installieren Sie den Presserfuß (1) mit der Schraube (2), so daß der Abstand von der Unterkante des Presserfußes zur Oberfläche der Nadelplatte 22 mm beträgt, wenn die Näh-maschine gestoppt, under der Presserfuß (1) gelüftet ist. 5031Q BAS-311G, BAS-326G... -
Seite 68: Intervallhub Ändern
Wenn die Position der Steppklammer-Verbindungsstange für egal welche dieser Installationspositionen wie folgt eingestellt ist, beträgt die Einstellweite für den Intervallhub wie in der folgenden Tabelle aufgelistet. Installationsposition Intervallhubweite 2 − 4.5mm 4.5 − 10mm 0 mm (Presserfuß bewegt sich nicht herauf oder herunter 5012Q BAS-311G, BAS-326G... - Seite 69 Entfernen Sie die Motorabdeckung (4). Lockern Sie die Mutter (5), und drehen Sie den Bolzen (6) bis es gegen den Internall-Antriebshebel (7) drückt, und dann stellen Sie die beiden erwähnten Punkte so ein, bis sie sich nicht mehr berühren. BAS-311G, BAS-326G...
-
Seite 70: Einstellen Der Arbeitsklammer-Lüftungshöhe
Knopf (2) nach unten, um ihn zu sichern. Wenn sich Wasser in der Flasche des Regulators (1) gesammelt hat, drehen Sie den Ablaufhahn (3) in die vom Pfeil angezeigte Richtung, um das Wasser ablaufen zu lassen. ANMERKUNG: Den Lufthahn (4) langsam öffnen. 5020Q BAS-311G, BAS-326G... - Seite 71 Prüfen Sie, daß Verbindungen P4 und P5 auf der Netzteil Motorplatine richtig verbunden sind. Synchronisierer ist fehlerhaft. Schalten Sie den Strom aus, und prüfen Sie dann, daß Verbindung P5 auf der Netzteil Motorplatine richtig E131 verbunden ist. BAS-311G, BAS-326G...
- Seite 72 Daten, die schon in den internen Speicher geladen worden sind, können verwendet werden, ohne daß Sie die R/W Taste nochmal betätigen müssen. Modellauswahl kann nicht vom Maschinenoberteilspeicher gelesen werden. E450 Schalten Sie den Strom aus, und prüfen Sie, daß Verbindung P3 auf der Netzteil Motorplatine richtig verbunden ist. BAS-311G, BAS-326G...
- Seite 73 Schalten Sie den Strom aus, und prüfen Sie dann ob der Kühlventilator nicht mit Fadenresten blockiert ist. E740 Prüfen Sie, daß Verbindung P22 auf der Hauptplatine richtig verbunden ist. Wenn ein Fehlercode erscheint, der hier nicht gelistet ist, kontaktieren Sie bitte die Verkaufsstelle. BAS-311G, BAS-326G...
-
Seite 74: Fehlerursachen
Spulenpressers ein. inkorrekt. Faden schlüpft aus Fehlstiche bei Nähstart. Siehe "Fehlstiche treten auf". S. 68 der Nadel. Obere Fadenlänger ist unregelmäßig. Stellen Sie die Unterspannung ein. S. 22 Position der Spulen-Fadenführung ist Stellen Position S. 56 inkorrekt. Spulen-Fadenführung ein. BAS-311G, BAS-326G... - Seite 75 Faden klemmt. Fadenaufnehmer-Spannungsfeder Stellen Sie die Spannung und die Höhe S. 54 -Höhe sind inkorrekt. der Fadenaufnehme-Feder ein. Nadel- und Rundgreifer-Zeitpunkt ist Stellen S. 55 inkorrekt. Nadelstangen-Anhebehöhe ein. Spulenfadenführung trennt die Fäden Stellen Position S. 56 nicht. Spulen-fadenführung ein. BAS-311G, BAS-326G...
- Seite 76 Maschinen-oberteilschalter-Kabel nicht S. 10 funktioniert nicht, wenn abge-klemmt ist. der Strom eingeschaltet ist, und der Fußschalter Maschinenoberteilschalter funktioniert Stellen Position S. 53 betätigt wird. nicht. Maschinenoberteilschalters ein. Wenn der Maschinenoberteilschalter nicht funktioniert, ersetzen Sie diesen mit einem neuen. BAS-311G, BAS-326G...
- Seite 77 13. 7-SEGMENT ANZEIGE 13. 7-SEGMENT ANZEIGE BAS-311G, BAS-326G...
- Seite 78 BEDIENUNGSANLEITUNG http://www.brother.com/ 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan. Phone: 81-52-824-2177 BAS-311G, 326G SA6236-001 E 2005.04. B (1) Brother Internationale Industriemaschinen GmbH Düsseldorfer Str. 7-9, D-46446 Emmerich am Rhein, Bundesrepublik Deutschland Tel.: +49 2822 609-0...
- Seite 79 Fax: +49 2822 609-50 www.brother-ism.de Internet: E-Mail: info@brother-ism.de...
