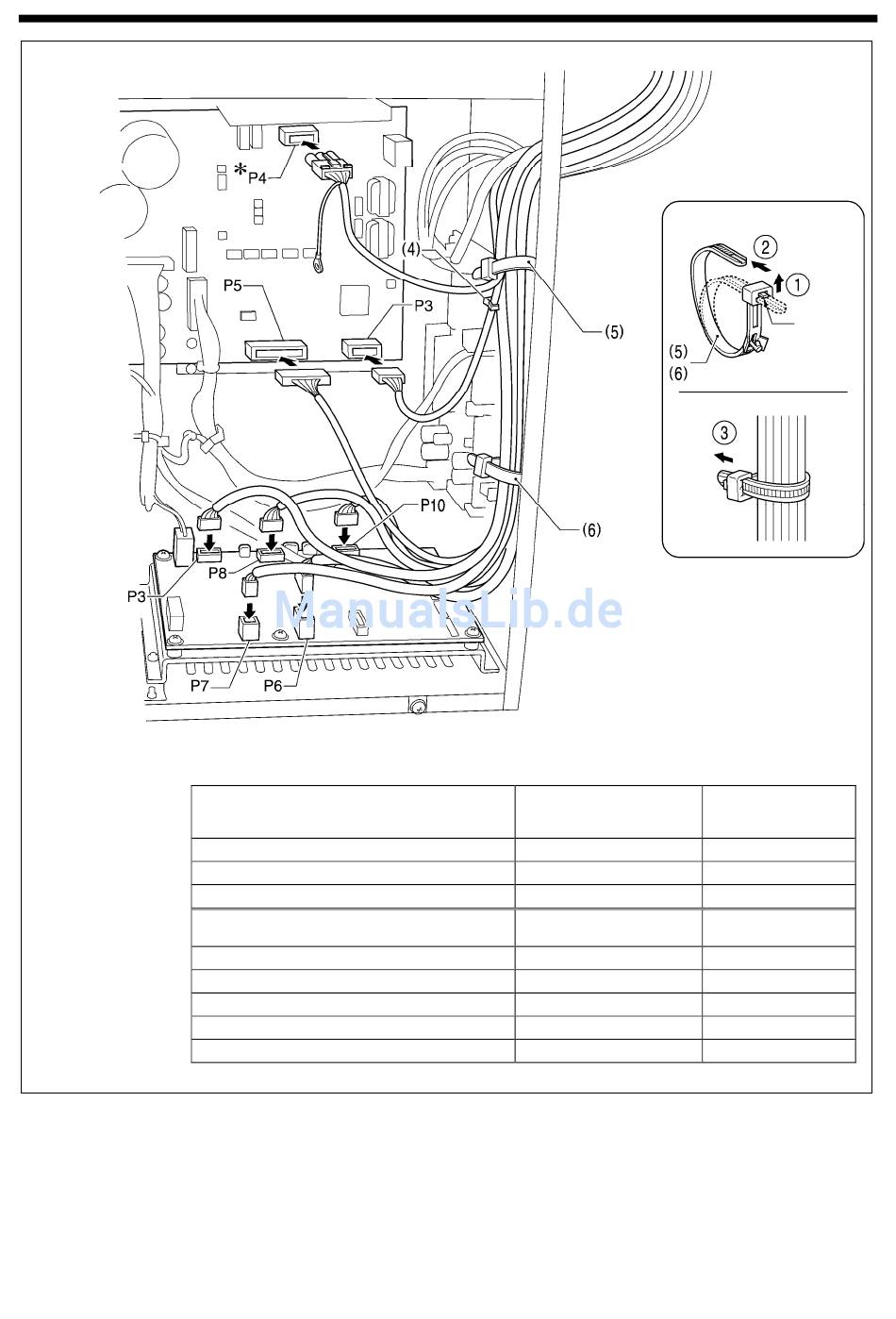

<Stromversorgungsmotor P.C. Steckkarte>
<
PMD PC Steckkarte>
3979M
Anschluss
Maschinenkopfspeicher 7-Stift
Oberer Wellenmotor 3-Stift
Synchronisiereinrichtung 14-Stift
Anschluss
Stoffklammer-Schrittmotor 4-Stift, schwarz
Fadenabschneider-Magnet 6-Stift
Spannungslösemagnet 4-Stift
Y Schrittmotor 4-Stift blau
X Schrittmotor 4-Stift weiß
BEMERKUNG:
Steuern Sie X, Y und den Kabelbaum des
Stoffklammer-Schrittmotors so, dass diese
nicht den PMD PC berühren.
* Stellen Sie die Erdung sicher.
(Siehe "4-14. Erdung anschließen".)
Anschlussposition an der
Stromversorgungsmotor PC
Steckkarte
P3 (HEAD-M)
P4 (UVW)
P5 (SYNC)
Anschlussposition an der
PMD PC Steckkarte
P3 (PPM)
P6 (SOL1)
P7 (SOL2)
P8 (YPM)
P10 (XPM)
BAS-342G
4. INSTALLATION
<Entfernen >
Drücken
Sie
die
Nase
herunter.
<Sichern>
Kabelklemme/
Kabelbinder
(4)
(5)
(5), (6)
Kabelbinder
(5), (6)
(5), (6)
(5), (6)
(5), (6)
(5), (6)
13
