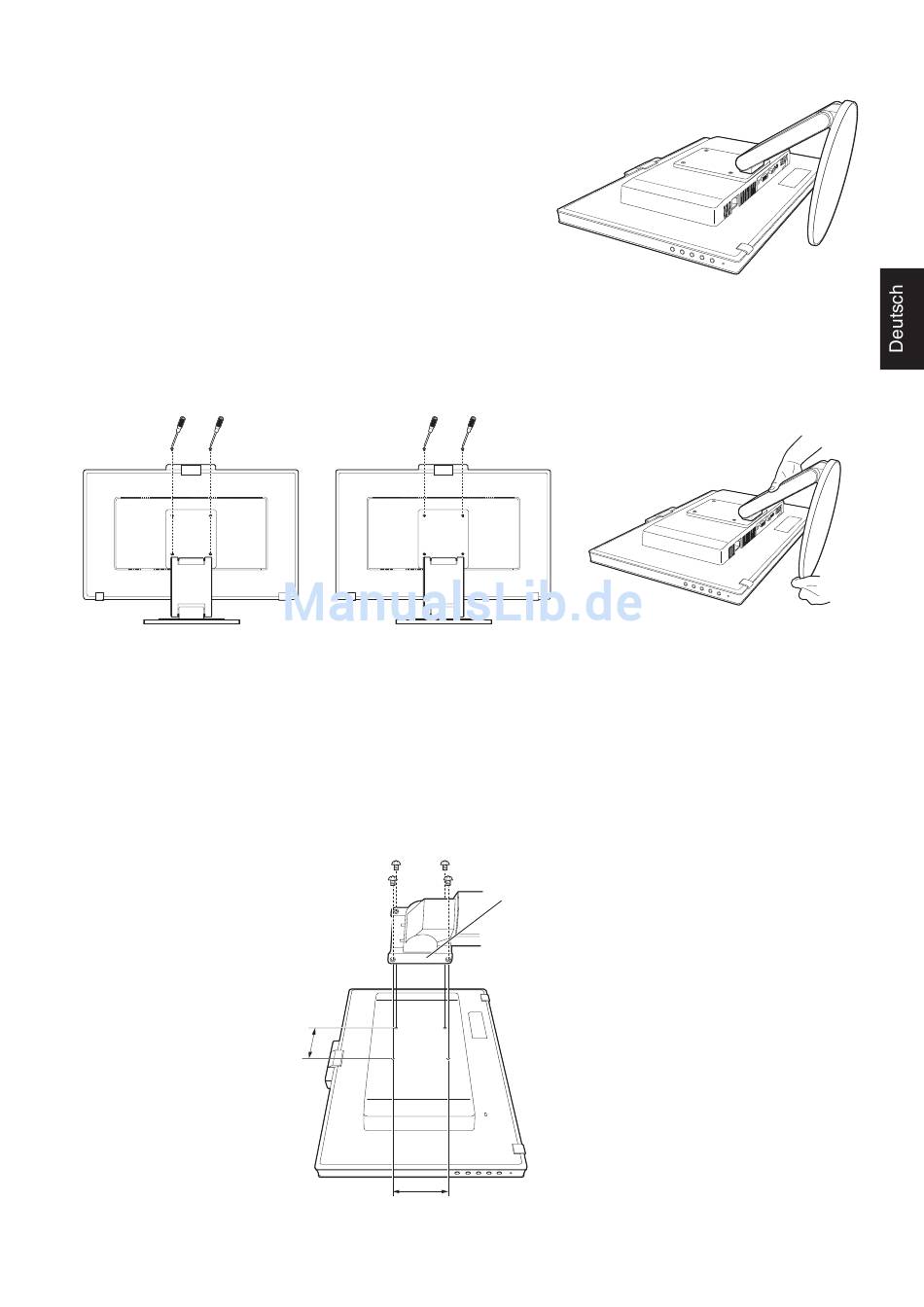

Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die
höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl
äche (Abbildung S.1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab.
4. Entfernen Sie zuerst die 2 Schrauben an der Unterseite (Abbildung S.2).
5. Entfernen Sie die 2 Schrauben an der Oberseite (Abbildung S.3).
HINWEIS: Stützen Sie den Monitorfuß mit der Hand, um beim Entfernen der
Schrauben ein Herunterfallen des Fußes zu vermeiden.
6. Entfernen Sie den Monitorfuß (Abbildung S.4).
7. Der Monitor kann jetzt anders montiert werden.
8. Schließen Sie die Kabel an der Rückseite des Monitors an.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.
Abbildung S.2
Montage des Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage.
2. Verwenden Sie die 4 beim Entfernen des Fußes gelösten Schrauben, um den Tragarm am Monitor zu befestigen
(Abbildung F.1).
Vorsicht:
Verwenden Sie für die Montage NUR die Schrauben (4 Stück), die vom Monitorfuß entfernt wurden, um diesen nicht
zu beschädigen. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für
das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur auf einem zugelassenen Arm montiert
werden, der beispielsweise mit einem GS-Zeichen versehen ist.
Abbildung S.3
100 mm
100 mm
Gewicht des LCD-Monitors komplett: 5,3 kg
Abbildung F.1
Deutsch-9
Abbildung S.1
Abbildung S.4
Stärke der Halterung (Arm)
2,0 ~ 3,2 mm
