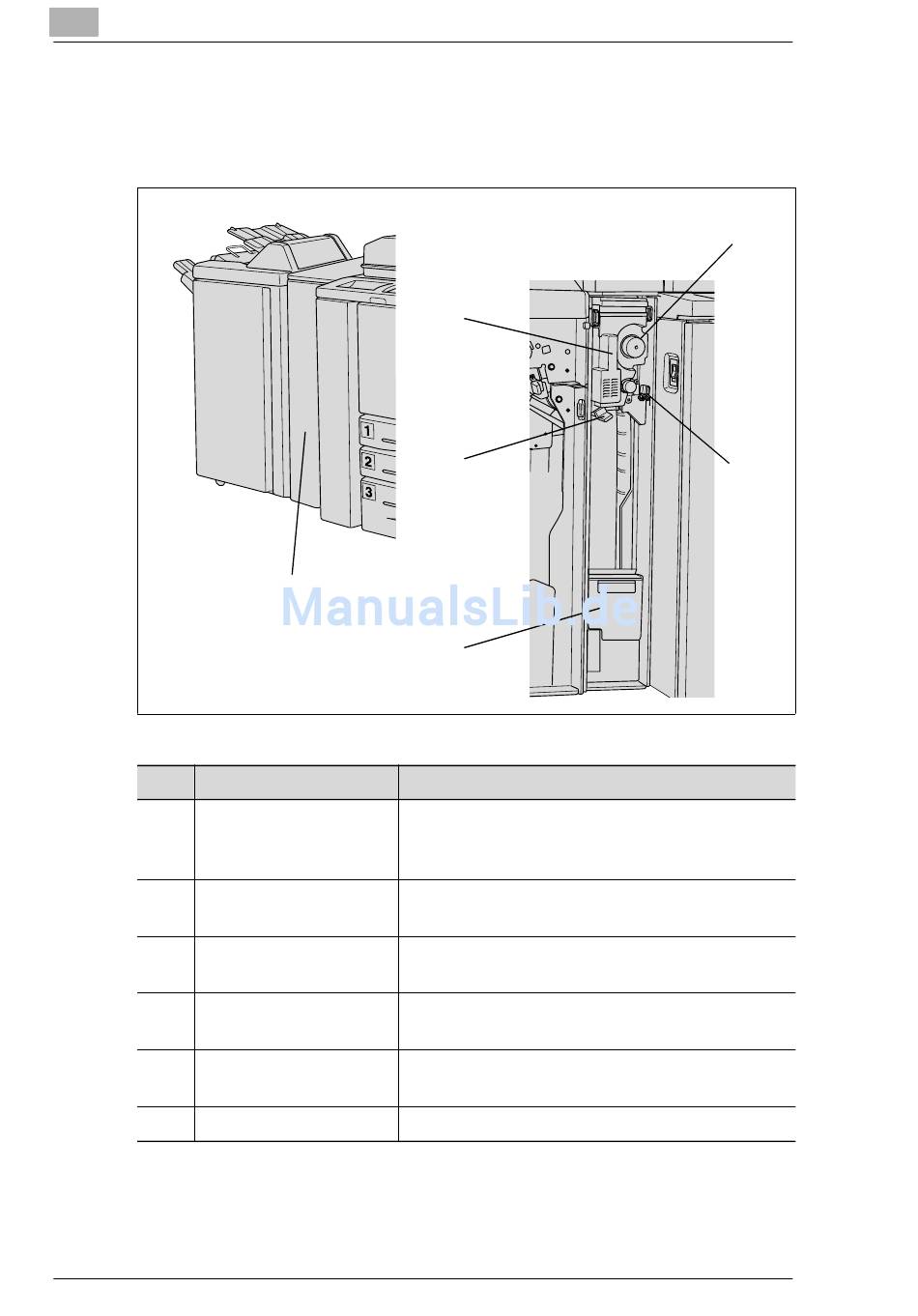

Loch-/Z-Falzeinheit Q3223A/Q5685A
Versieht die Kopien mit einer 2/4-fach-Lochung und/oder mit einer
Z-Falzung.
Pos. Bezeichnung
1
Frontklappe
2
Hebel zum Öffnen der
Papierstauklappe
3
Transporträdchen
4
Griff
5
Hebel zum Öffnen der
Papierstauklappe
6
Abfallbehälter
2-12
4
5
1
6
Beschreibung
öffnen Sie die Frontklappe,
• um einen Papierstau zu beseitigen
• um den Abfallbehälter zu entleeren
öffnen Sie die Papierstauklappe, um gestautes
Papier zu entfernen
drehen Sie am Transporträdchen, um
gestautes Papier weiterzutransportieren
ziehen Sie die Einheit an dem Griff heraus, um
einen Papierstau zu beseitigen
öffnen Sie die Papierstauklappe, um gestautes
Papier zu entfernen
hier werden die Lochabfälle gesammelt
Lernen Sie Ihr System kennen
hp 9085mfp
