Lernen Sie Ihr System kennen

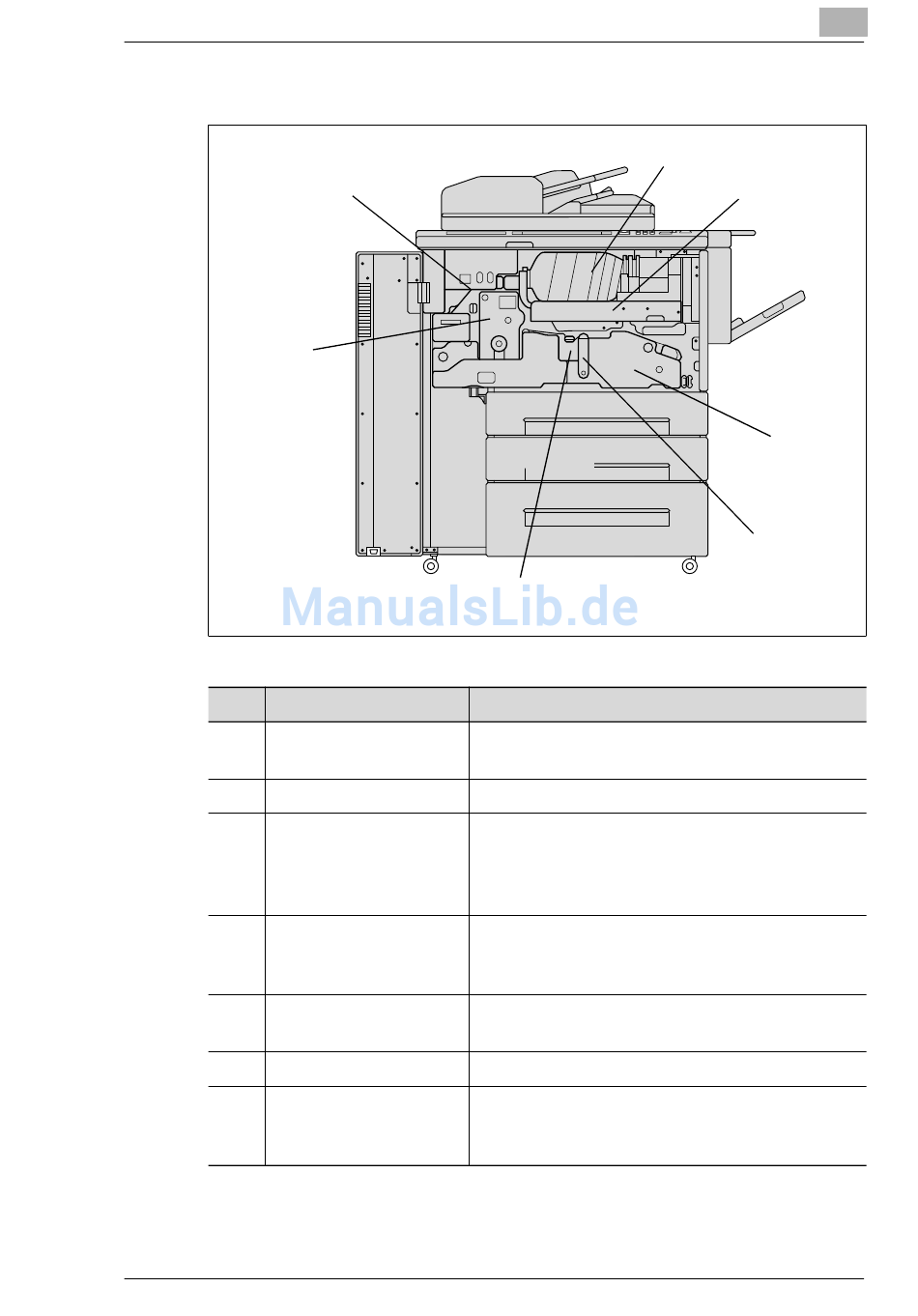

Systemübersicht innen
Pos. Bezeichnung
1
Tonerkartusche
2
Tonerhalterung
3
Transport Fixiereinheit
4
Hebel A
5
Trommeleinheit
6
Fixiereinheit
7
RESET-Schalter
hp 9085mfp
7
6
5
Beschreibung
• beinhaltet den Toner
• muss bei Tonermangel ersetzt werden
zur Aufnahme der Tonerkartusche
transportiert das Papier durch die
Trommeleinheit und Fixiereinheit. Der
Transportschlitten kann herausgezogen
werden, um einen Papierstau zu beseitigen
lösen Sie diesen Hebel, um den
Transportschlitten herauszuziehen und einen
Papierstau in diesem Bereich zu beseitigen
auf der Trommeleinheit wird das Kopierbild
erzeugt
verschmilzt den Toner mit dem Kopierpapier
(nur für Service-Personal)
unterbricht die Netzspannung, wenn der
Schalter gedrückt ist
1
2
3
4
2
2-3
