Verwandte Anleitungen für Xerox PHASER 5400
Inhaltszusammenfassung für Xerox PHASER 5400

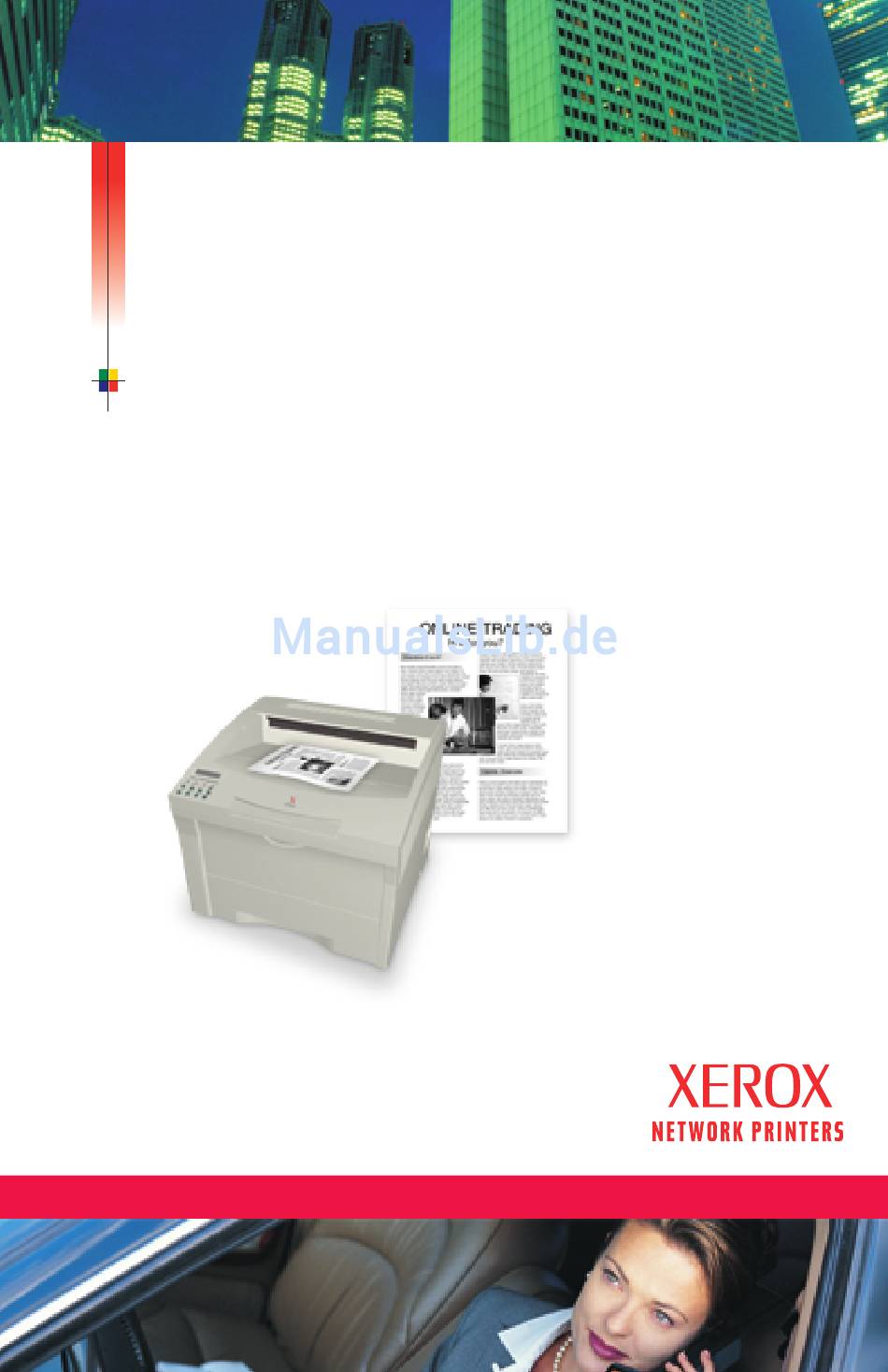

- Seite 1 X E R O X P H A S E R ™ 5 4 0 0 L A S E R D R U C K E R Kurzanleitung zur Netzwerkinstallation...
-
Seite 3: Xerox Phaser™ 5400 Laserdrucker Kurzanleitung Zur Netzwerkinstallation
Xerox Phaser™ 5400 Laserdrucker Kurzanleitung zur Netzwerkinstallation 721P57870 September 2001... - Seite 4 Copyright © 2001, Xerox Corporation. Alle Rechte vorbehalten. Unveröffentlichte Rechte vorbehalten unter den Urheberrechtsgesetzen der USA. Der Inhalt dieser Publikation darf ohne Genehmigung von Xerox Corporation in keinerlei Form reproduziert werden. Der Urheberrechtsschutz umfasst alle Formen und Fragen von urheberrechtlich schützbaren Materialien und Informationen, die derzeit gesetzlich vorgesehen sind oder...
-
Seite 5: Inhaltsverzeichnis
Schnellinstallation (Microsoft TCP/IP-Protokoll) ....7 Schnellinstallation (Xerox TCP/IP-Anschlussüberwachung) ..10 Schnellinstallation (AppleTalk-Protokoll) ......13 Windows 2000-Netzwerk . - Seite 6 Für Phaser-Netzwerkdrucker ........33 Xerox Phaser 5400 Laserdrucker...
-
Seite 7: Einführung
Einführung In diesem Dokument findet ein erfahrener Systemadministrator alle Informationen, die er benötigt, um den Drucker Phaser 5400 in unterschiedlichen Netzwerken einzurichten. Anforderungen Die folgenden allgemeinen Voraussetzungen für den Anschluss und die Einrichtung des Druckers müssen erfüllt sein: Eine Workstation, auf der das geeignete Betriebssystem installiert ist. -
Seite 8: Verwenden Dieses Dokuments
überprüfen. Weitere Informationen finden Sie im Anhang A: Drucken des Konfigurationsblatts. Phaser-Drucker werden mit einem integrierten Webserver ausgeliefert. Wenn Sie Ihren Drucker mit Ihrer Standard-Webbrowser-Software überwachen oder verwalten möchten, gehen Sie nach den Anleitungen des Kapitels Internet-Druckerdienste vor. Xerox Phaser 5400 Laserdrucker... -
Seite 9: Windows (Alle Versionen)-Netzwerk
Unter Setup-Typ, wählen Sie den einfachen Standard-Installationsvorgang und klicken Sie auf Weiter. Das Installationsprogramm durchsucht das Netzwerk und zeigt den zuerst gefundenen Phaser 5400 Drucker an. Klicken Sie auf Weiter, um diesen Drucker zu bestätigen. Klicken Sie auf Weiter, um den Standardnamen des Druckers zu bestätigen oder um einen anderen Namen einzugeben. -
Seite 10: Windows 95/98/Me-Netzwerk
Wählen Sie eine Sprache aus der Liste der verfügbaren Sprachen. Installation der Druckertreiber Installieren Sie die Druckertreiber für Ihren Drucker. Wählen Sie im CD Navigator Druckertreiber und dann Xerox Phaser 5400 Laser- Druckertreiber installieren aus. Hinweis Die Xerox TCP/IP-Anschlussüberwachung ist noch nicht installiert worden. - Seite 11 Wählen Sie aus der Liste der verfügbaren Druckeranschluss- monitore den Xerox TCP/IP Port (Xerox TCP/IP-Anschluss) aus und klicken Sie dann auf die Schaltfläche OK. Es wird jetzt der Xerox TCP/IP Printer Port Wizard (Assistent für TCP/IP-Druckeranschlüsse) aufgerufen. Der Assistent führt Sie schrittweise durch die folgenden Arbeitsvorgänge: Wählen eines Namens für den neuen Anschluss.
- Seite 12 Sie. Werden bei der Druckeridentifizierung Fehler festgestellt, wird ein Dialogfeld eingeblendet, das Additional Information (Zusätzliche Informationen) anfordert. Gehen Sie im Fenster Add Xerox TCP/IP Port (Xerox TCP/IP-Anschluss hinzufügen) wie folgt vor: Geben Sie unter Enter a Port Name (Anschlussnamen eingeben) einen einmaligen Namen für den entsprechenden Anschluss ein.
-
Seite 13: Windows Nt 4.X-Netzwerk
Einführung Der Drucker kann mit einem der drei folgenden Protokolle in einem Windows NT-Netzwerk installiert werden: Microsoft TCP/IP-Protokoll Xerox TCP/IP-Anschlussüberwachung AppleTalk-Protokoll Die unten stehenden vorbereitenden Schritte müssen unabhängig von dem verwendeten Protokoll bei allen Druckern durchgeführt werden. Die Schnellinstallation detailliert den Installationsprozess dann entsprechend dem verwendeten Protokoll. - Seite 14 Klicken Sie auf Weiter>. Wenn der Drucker nicht freigegeben werden soll, klicken Sie auf Weiter>. Wenn Sie den Drucker freigeben möchten, geben Sie den Freigabenamen ein, aktivieren das Kontrollkästchen für die Freigabe und klicken dann auf Weiter>. Xerox Phaser 5400 Laserdrucker...
- Seite 15 Hinweis Wenn Sie mehrere Drucker in einem Windows NT-Netzwerk mit aktiviertem TCP/IP-Protokoll installieren oder verwalten, können Sie das Xerox CentreWare MC Snap-in für Microsoft Management Console verwenden. Weitere Informationen finden Sie im Xerox CentreWare MC User Guide (Benutzerhandbuch Xerox CentreWare MC).
-
Seite 16: Schnellinstallation (Xerox Tcp/Ip-Anschlussüberwachung)
Wählen Sie eine Sprache aus der Liste der verfügbaren Sprachen. Installation der Druckertreiber Installieren Sie die Druckertreiber für den Drucker. Wählen Sie im CD Navigator Druckertreiber und dann Xerox Phaser 5400 Laser-Druckertreiber installieren aus. Hinweis Die Xerox TCP/IP-Anschlussüberwachung ist noch nicht installiert worden. - Seite 17 Wählen Sie aus der Liste der verfügbaren Druckeranschluss- monitoren den Xerox TCP/IP Port (Xerox TCP/IP-Anschluss) aus und klicken Sie dann auf die Schaltfläche Anschluß hinzufügen. Es wird jetzt der Xerox TCP/IP Printer Port Wizard (Assistent für TCP/IP-Druckeranschlüsse) aufgerufen. Der Assistent führt Sie schrittweise durch die folgenden Arbeitsvorgänge: Wählen eines Namens für den neuen Anschluss.
- Seite 18 Sie. Werden bei der Druckeridentifizierung Fehler festgestellt, wird ein Dialogfeld eingeblendet, das Additional Information (Zusätzliche Informationen) anfordert. Gehen Sie im Fenster Add Xerox TCP/IP Port (Xerox TCP/IP-Anschluss hinzufügen) wie folgt vor: Geben Sie unter Enter a Port Name (Anschlussnamen eingeben) einen einmaligen Namen für den entsprechenden...
-
Seite 19: Schnellinstallation (Appletalk-Protokoll)
Schnellinstallation (AppleTalk-Protokoll) Klicken Sie auf dem Desktop mit der rechten Maustaste auf das Symbol Netzwerkumgebung und wählen Sie Eigenschaften aus. Klicken Sie auf die Registerkarte Protokolle und prüfen Sie nach, ob das AppleTalk-Protokoll geladen wurde. Ist die AppleTalk-Software nicht vorhanden, installieren Sie sie gemäß... - Seite 20 Advanced Features and Troubleshooting Manual (Handbuch zu erweiterten Funktionen und zur Fehlerbehebung). Wenn Ihr Druckauftrag nicht ausgegeben wurde, lösen Sie das Problem mit Hilfe der Informationen aus dem für Ihr Betriebssystem relevanten Kapitel zur Fehlerbehebung im Advanced Features and Troubleshooting Manual. Xerox Phaser 5400 Laserdrucker...
-
Seite 21: Windows 2000-Netzwerk
Einführung Der Drucker kann mit einem der drei folgenden Protokolle in einem Windows 2000-Netzwerk installiert werden: Microsoft TCP/IP-Protokoll Xerox TCP/IP Port Monitor AppleTalk-Protokoll Die unten stehenden vorbereitenden Schritte müssen unabhängig von dem verwendeten Protokoll bei allen Druckern durchgeführt werden. Die Schnellinstallation detailliert den Installationsprozess dann entsprechend dem verwendeten Protokoll. - Seite 22 Überprüfen Sie, ob Pfad- und Dateiname korrekt sind, und klicken Sie auf OK. Geben Sie im nächsten Dialogfeld einen Namen für den Drucker ein und wählen Sie aus, ob der Drucker der Standarddrucker sein soll. Klicken Sie dann auf Weiter>. Xerox Phaser 5400 Laserdrucker...
- Seite 23 Hinweis Wenn Sie mehrere Drucker in einem Windows 2000- Netzwerk mit aktiviertem TCP/IP-Protokoll installieren oder verwalten, können Sie das Xerox CentreWare MC Snap-in für Microsoft Management Console verwenden. Weitere Informationen finden Sie im Xerox CentreWare MC User Guide (Benutzerhandbuch Xerox CentreWare MC).
-
Seite 24: Schnellinstallation (Xerox Tcp/Ip-Anschlussüberwachung)
Wählen Sie eine Sprache aus der Liste der verfügbaren Sprachen. Installation der Druckertreiber Installieren Sie die Druckertreiber für den Drucker. Wählen Sie im CD Navigator Druckertreiber und dann Xerox Phaser 5400 Laser-Druckertreiber installieren aus. Hinweis Die Xerox TCP/IP-Anschlussüberwachung ist noch nicht installiert worden. - Seite 25 Wählen Sie aus der Liste der verfügbaren Druckeranschlussmoni- tore den Xerox TCP/IP Port (Xerox TCP/IP-Anschluss) aus und klicken Sie dann auf die Schaltfläche Anschluss hinzufügen. Es wird jetzt der Xerox TCP/IP Printer Port Wizard (Assistent für TCP/IP-Druckeranschlüsse) aufgerufen. Der Assistent führt Sie schrittweise durch die folgenden Arbeitsvorgänge: Wählen eines Namens für den neuen Anschluss.
- Seite 26 Gehen Sie im Fenster Add Xerox TCP/IP Port (Xerox TCP/IP-Anschluss hinzufügen) wie folgt vor: Geben Sie unter Enter a Port Name (Anschlussnamen eingeben) einen einmaligen Namen für den entsprechenden Anschluss ein. Geben Sie unter Enter a printer name or IP address (Druckernamen oder IP-Adresse eingeben) den Hostnamen bzw.
-
Seite 27: Schnellinstallation (Appletalk-Protokoll)
Neukonfiguration eines bestehenden Anschlusses Klicken Sie im Dialogfeld Druckereigenschaften auf die Registerkarte Anschlüsse. Wählen Sie den TCP/IP-Anschluss, der neu konfiguriert werden soll, aus der gezeigten Liste aus und klicken Sie dann auf die Schaltfläche Anschluss konfigurieren. Ein Dialogfeld wird eingeblendet, das die aktuelle Anschlusskonfiguration auflistet und Änderungen ermöglicht. - Seite 28 Wenn der Drucker nicht freigegeben werden soll, klicken Sie auf Weiter>. Wenn Sie den Drucker freigeben möchten, geben Sie den Freigabenamen ein, aktivieren das Kontrollkästchen für die Freigabe und klicken dann auf Weiter>. Im nächsten Dialogfeld sollten Sie eine Testseite drucken. Klicken Sie auf Weiter>. Xerox Phaser 5400 Laserdrucker...
- Seite 29 Das Fenster Fertigstellen des Assistenten wird geöffnet. Klicken Sie auf die Schaltfläche Fertigstellen, wenn die Daten korrekt sind. Sind die Daten falsch, klicken Sie auf die Schaltfläche <Zurück, um Fehler zu beheben. Warten Sie, bis die Testseite gedruckt wird. Ein neues Dialogfeld fordert Sie auf, den Testdruck zu bestätigen.
-
Seite 30: Macintosh Ethertalk-Netzwerk
Hilfe der Lösungen aus dem Kapitel zur Druckqualität im Advanced Features and Troubleshooting Manual. Wenn Ihr Druckauftrag nicht ausgegeben wurde, lösen Sie das Problem mit Hilfe der Informationen aus dem für Ihr Betriebssystem relevanten Kapitel zur Fehlerbehebung im Advanced Features and Troubleshooting Manual. Xerox Phaser 5400 Laserdrucker... -
Seite 31: Novell Netware 3.1X-, 4.1X-, 5.X-Netzwerke
5.x-Netzwerke Hinweis Wenn Sie NetWare 4.x oder 5.x verwenden und mit NDPS/NEPS drucken, bietet Xerox Ihnen eine Xerox NDPS/NEPS-Lösung. Sie finden sie auf der Xerox Website unter der folgenden Adresse: http://www.xerox.com/officeprinting Schnellinstallation Drucken Sie das Konfigurationsblatt. Einzelheiten finden Sie in diesem Dokument in Anhang A: Drucken des Konfigurationsblatts. -
Seite 32: Advanced Setup
Für das Funktionieren der Option Advanced Setup ist Novell NetWare Client 32 erforderlich. Dieses Dienstprogramm gehört zum Lieferumfang der Printer Management Software (Druckermanagement- Software) CD-ROM. Anleitungen zur Verwendung dieser Optionen finden Sie im CentreWare DP Bienungshandbuch, das auf der Printer Management Software CD-ROM enthalten ist. Xerox Phaser 5400 Laserdrucker... -
Seite 33: Unix-Netzwerk
UNIX-Netzwerk Übersicht Ihr Phaser-Drucker kann an eine Vielzahl von UNIX-Plattformen angebunden werden. Die folgenden Versionen werden derzeit unterstützt. Solaris IBM AIX Hewlett-Packard HP-UX DEC Unix True Unix 64 (Compaq) SCO UnixWare Linux (i386) Linux (PPC) Die Anleitungen in diesem Dokument ermöglichen es Ihnen, Ihren Drucker in allen genannten Umgebungen anzuschließen. - Seite 34 Andere UNIX-Betriebssysteme: Laden Sie die Druckertreiber und konfigurieren Sie den Drucker für eines der Druckmodelle. Diese Treiber sind auf der Printer Management Software CD-ROM enthalten oder können von der Xerox Website (ftp.xerox.com) heruntergeladen werden. Senden Sie den Druckauftrag an den Drucker.
-
Seite 35: Internet-Druckerdienste
Internet-Druckerdienste Übersicht Phaser-Drucker werden mit einem integrierten Webserver ausgeliefert. Sie können daher mit Ihrem bevorzugten Webbrowser den Status des Druckers überprüfen. Dieses Kapitel veranschaulicht, wie diese Funktion eingerichtet wird. Der Typ des Netzwerks, mit dem der Phaser-Drucker verbunden wird, entscheidet, wie die Internetdienste aktiviert werden. Anforderungen Es wird empfohlen, einen Java-fähigen Browser auf der/den Workstation(s) zu installieren, die das Internetdienstwerkzeug... -
Seite 36: Konfigurieren Des Webbrowsers
Sie die URL in Ihren Favoriten oder Lesezeichen (diese Bezeichnung richtet sich ebenfalls nach dem Browser), so dass Sie sie bei Bedarf rasch wiederherstellen können. Hinweis Damit die Browsersoftware den Drucker einfacher findet, aktualisieren Sie den DNS oder NIS mit dem Drucker. Xerox Phaser 5400 Laserdrucker... -
Seite 37: Anhang A: Drucken Des Konfigurationsblatts
Anhang A: Drucken des Konfigurationsblatts Für die ordnungsgemäße Einrichtung des Druckers im Netzwerk ist es unerlässlich, dass ein Konfigurationsblatt gedruckt wird. Anhand dieser Informationen werden die NIC-Adresse, die aktivierten Druckeroptionen, die Drucker-IP-Adresse, der Name des Druckservers bei Novell-Netzwerken und der AppleTalk-Name oder die AppleTalk-Zone bei AppleTalk-Netzwerken überprüft. -
Seite 38: Anhang B: Einrichten Einer Ip-Adresse
Der Server weist die TCP/IP- DHCP (Dynamic Host Adresse automatisch zu. Resolution Protocol) Die Vorgehensweisen aller Verfahren sind in diesem Anhang erläutert. Stellen Sie fest, welches Verfahren für Ihr Netzwerk relevant ist, und folgen Sie den entsprechenden Anleitungen. Xerox Phaser 5400 Laserdrucker... -
Seite 39: Für Phaser-Netzwerkdrucker
Für Phaser-Netzwerkdrucker Statische Adressierung Der Netzwerkadministrator weist dem Drucker eine TCP/IP-Adresse zu, die manuell in den Drucker eingegeben wird. Gehen Sie folgendermaßen vor: Drücken Sie Menü Auf oder Menü Ab, bis Sie Folgendes sehen: Menüauswahl Ethernet-Menü Drücken Sie Position Auf oder Position Ab, bis Sie Folgendes sehen: Ethernet-Menü... - Seite 40 Netzwerk-Verkehrsaufkommen kann es einige Zeit dauern, bis der RARP/BOOTP-Server eine IP-Adresse zuweist. Führen Sie die Schritte durch, die im folgenden Kapitel dieser Anleitung enthalten sind – Anhang A: Drucken des Konfigurationsblatts. Verwenden Sie die TCP/IP-Adresse aus dem Konfigurationsblatt. Xerox Phaser 5400 Laserdrucker...
- Seite 41 Dynamische Adressierung (DHCP) Der Server weist die TCP/IP-Adresse automatisch zu. Drücken Sie Menü Auf oder Menü Ab, bis Sie Folgendes sehen: Menüauswahl Ethernet-Menü Drücken Sie Position Auf oder Position Ab, bis Sie Folgendes sehen: Ethernet-Menü IP-Adressierung Drücken Sie Wert Auf oder Wert Ab, bis Sie Folgendes sehen: IP-Adressierung DHCP Drücken Sie die Eingabetaste.
- Seite 42 Xerox Phaser 5400 Laserdrucker...
- Seite 44 7 2 1 P 5 7 8 7 0...
