Ein- und Ausbauen von Laufwerken
Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien:
●
Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären
SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist.
Wenn Sie ein zweites Festplattenlaufwerk einbauen, verbinden Sie es mit dem weißen
Anschluss auf der Systemplatine, der als SATA1 gekennzeichnet ist.
●
Schließen Sie ein optisches SATA-Laufwerk an den weißen SATA-Anschluss auf der
Systemplatine an, der als SATA2 bezeichnet ist.
●
Schließen Sie ein optionales eSATA-Adapterkabel an den schwarzen SATA-Anschluss auf der
Systemplatine an, der mit ESATA bezeichnet ist.
●
Schließen Sie ein USB-Kabel des Speicherkarten-Lesegeräts an den USB-Anschluss auf der
Systemplatine an, der als MEDIA gekennzeichnet ist.
●
Das Stromkabel für die SATA-Laufwerke ist ein Kabel mit drei Anschlüssen, das an die
Systemplatine angeschlossen wird, wobei der erste Anschluss zur Rückseite der Festplatte
geleitet wird, der zweite zur Rückseite der 3.5-Zoll-Festplatte und der dritte zur Rückseite des
optischen 5,25-Zoll-Laufwerks.
●
Das System unterstützt keine optischen PATA (Parallel ATA)-Laufwerke oder PATA-Festplatten.
●
Es müssen Führungsschrauben angebracht werden, damit das Laufwerk im Laufwerkskäfig
korrekt ausgerichtet ist und fest sitzt. Im Lieferumfang sind zusätzliche Führungsschrauben für
die Laufwerksschächte enthalten (fünf 6-32-Standardschrauben und vier metrische M3-
Schrauben), die vorne am Gehäuse hinter der Blende befestigt sind. Die Standardschrauben mit
6-32-Gewinde werden für eine sekundäre Festplatte benötigt. Alle anderen Laufwerke
(ausgenommen der primären Festplatte) benötigen metrische M3-Schrauben. Die im
Lieferumfang enthaltenen metrischen Schrauben sind schwarz. Die Standardschrauben sind
silber. Wenn Sie das primäre Festplattenlaufwerk wieder einsetzen, müssen Sie die vier
silbernen und blauen 6-32-Führungsschrauben zur isolierten Montage von der alten Festplatte
entfernen und an der neuen Festplatte anbringen.

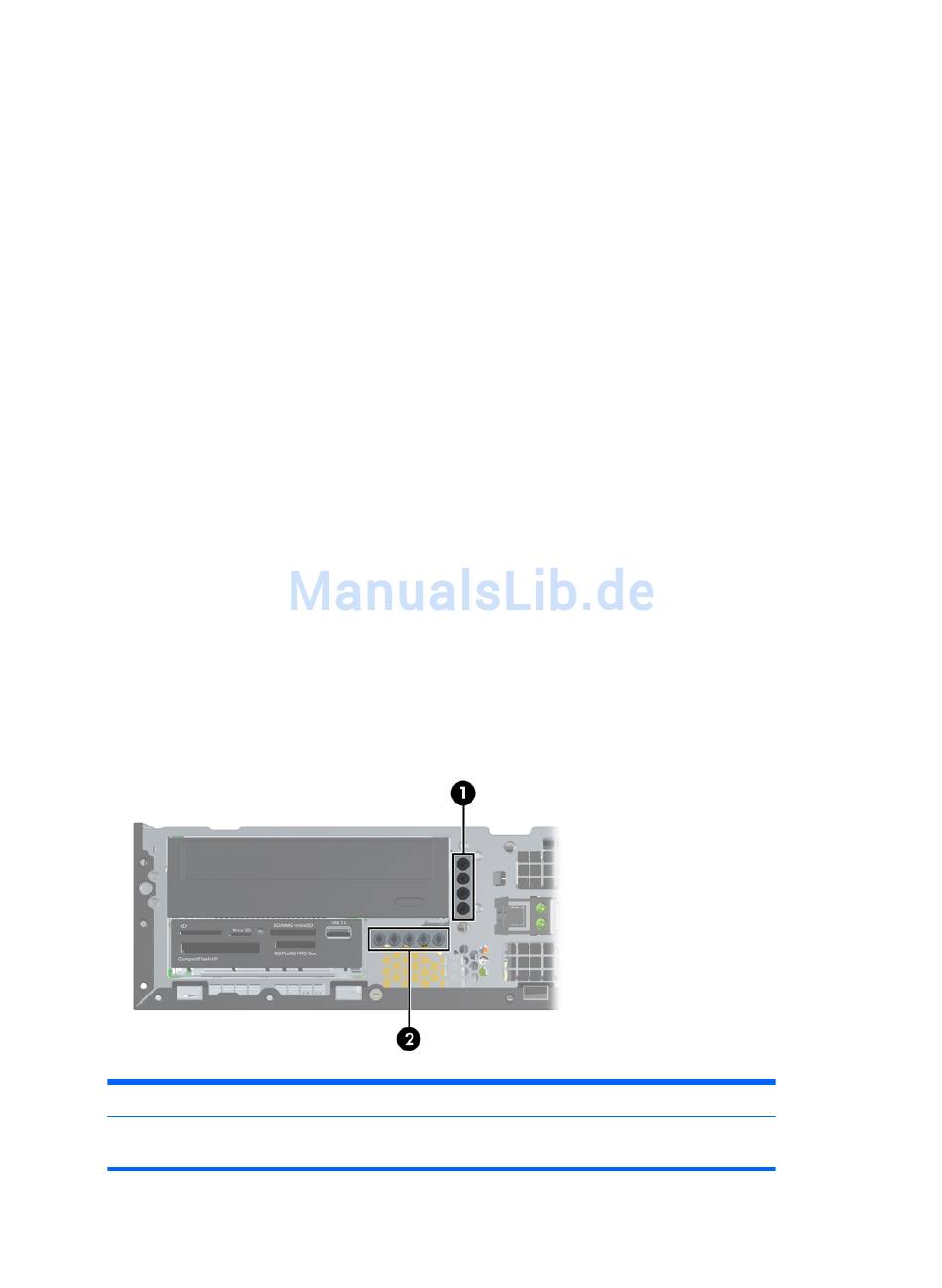

Abbildung 3-17
Nr.
Führungsschraube
1
Schwarze metrische M3-Schrauben
66
Kapitel 3 Small Form Factor (SFF) – Hardware-Upgrades
Position der zusätzlichen Führungsschrauben
Gerät
Alle Laufwerke (außer den primären und sekundären
Festplattenlaufwerken)
