5.
Schließen Sie die Laufwerkskabel an:
a.
Wenn Sie ein sekundäres Festplattenlaufwerk einbauen, verbinden Sie das Stromkabel (1)
und das Datenkabel (2) mit der Rückseite des Laufwerks und das andere Ende des
Datenkabels mit dem weißen Anschluss auf der Systemplatine, der als SATA1
gekennzeichnet ist.

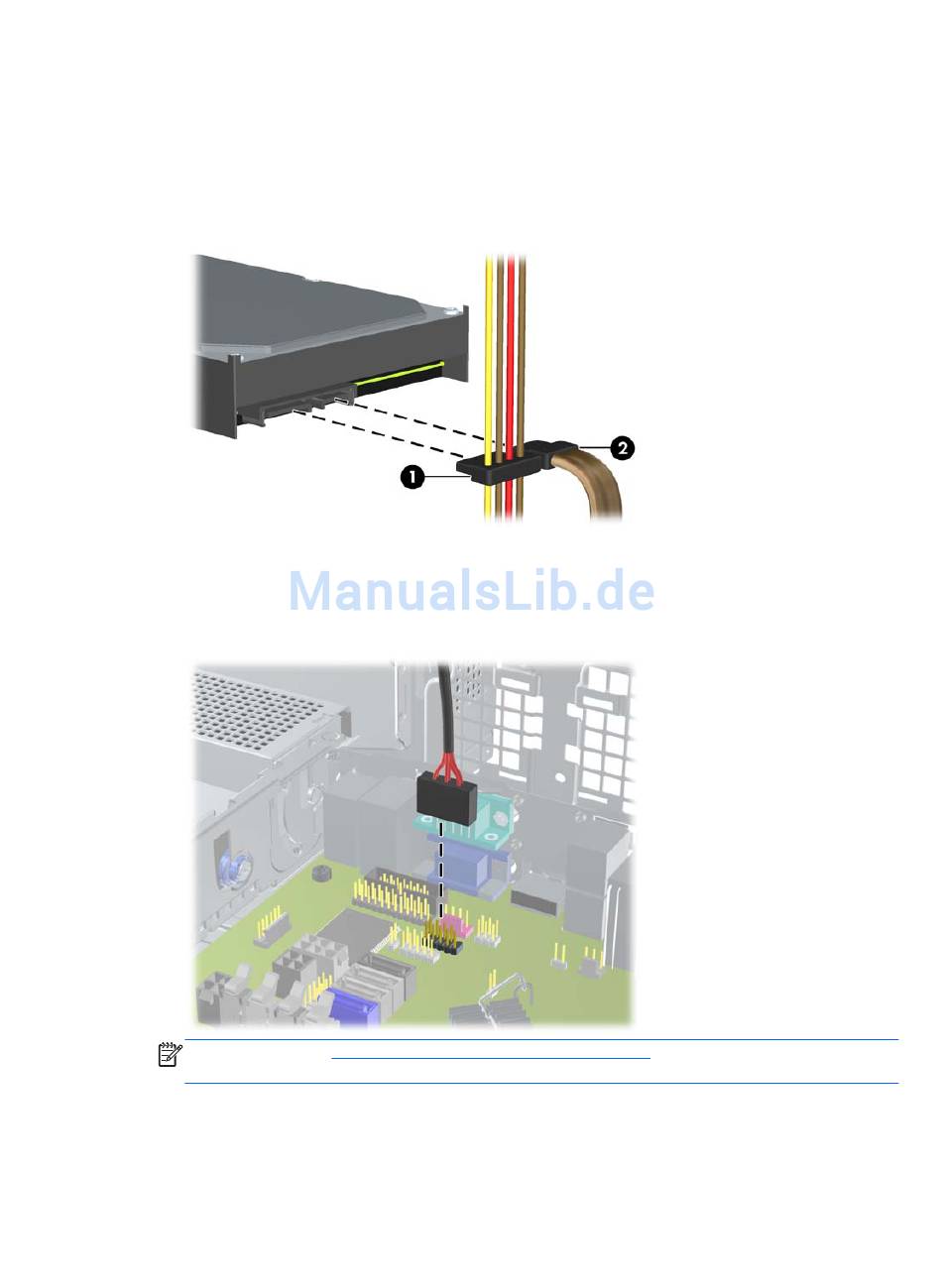

Abbildung 3-31
Festplattenlaufwerk
b.
Ein Speicherkarten-Lesegerät schließen Sie an, indem Sie das USB-Kabel des
Speicherkarten-Lesegeräts an den USB-Anschluss auf der Systemplatine anschließen, der
als MEDIA gekennzeichnet ist.
Abbildung 3-32
HINWEIS:
Komponenten auf der Systemplatine zum Anschluss von Laufwerken.
6.
Bringen Sie das 5,25-Zoll-Laufwerk wieder an.
7.
Bringen Sie die Abdeckung und Frontblende wieder an (wenn sie entfernt wurden).
8.
Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
76
Kapitel 3 Small Form Factor (SFF) – Hardware-Upgrades
Anschließen des Strom- und Datenkabels an das sekundäre
Anschließen des USB-Kabels des Speicherkarten-Lesegeräts
Unter
„Systemplatinenanschlüsse" auf Seite 54
finden Sie eine Abbildung der
DEWW
