Entfernen oder Installieren einer Erweiterungskarte
Es stehen ein PCI-Erweiterungssteckplatz, zwei PCI-Express-x1-Erweiterungssteckplätze und ein
PCI-Express-x16-Erweiterungssteckplatz zur Verfügung.
HINWEIS:

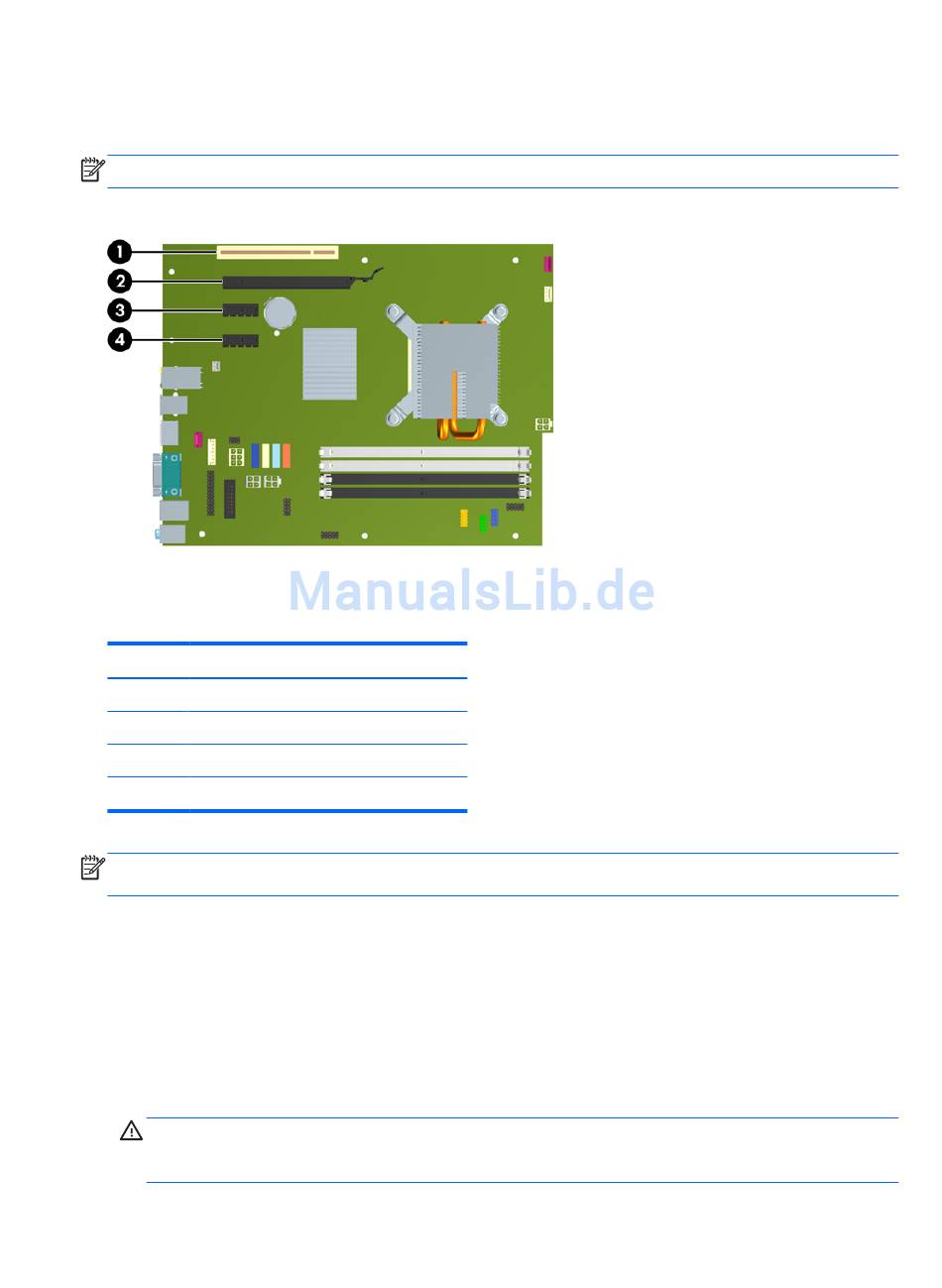

Abbildung 2-10
Tabelle 2-2
Erweiterungssteckplätze
Nr.
1
2
3
4
HINWEIS:
Express-x16-Steckplatz einsetzen.
So installieren Sie eine Erweiterungskarte:
1.
Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2.
Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3.
Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4.
Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG:
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
20
Kapitel 2 Hardware-Aufrüstung
Die PCI- und PCI-Express-Steckplätze unterstützen nur Low Profile-Karten.
Positionen der Erweiterungssteckplätze
Position der
Beschreibung
PCI-Erweiterungssteckplatz
PCI-Express-x16-Erweiterungssteckplatz
PCI-Express-x1-Erweiterungssteckplatz
PCI-Express-x1-Erweiterungssteckplatz
Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in den PCI-
Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
