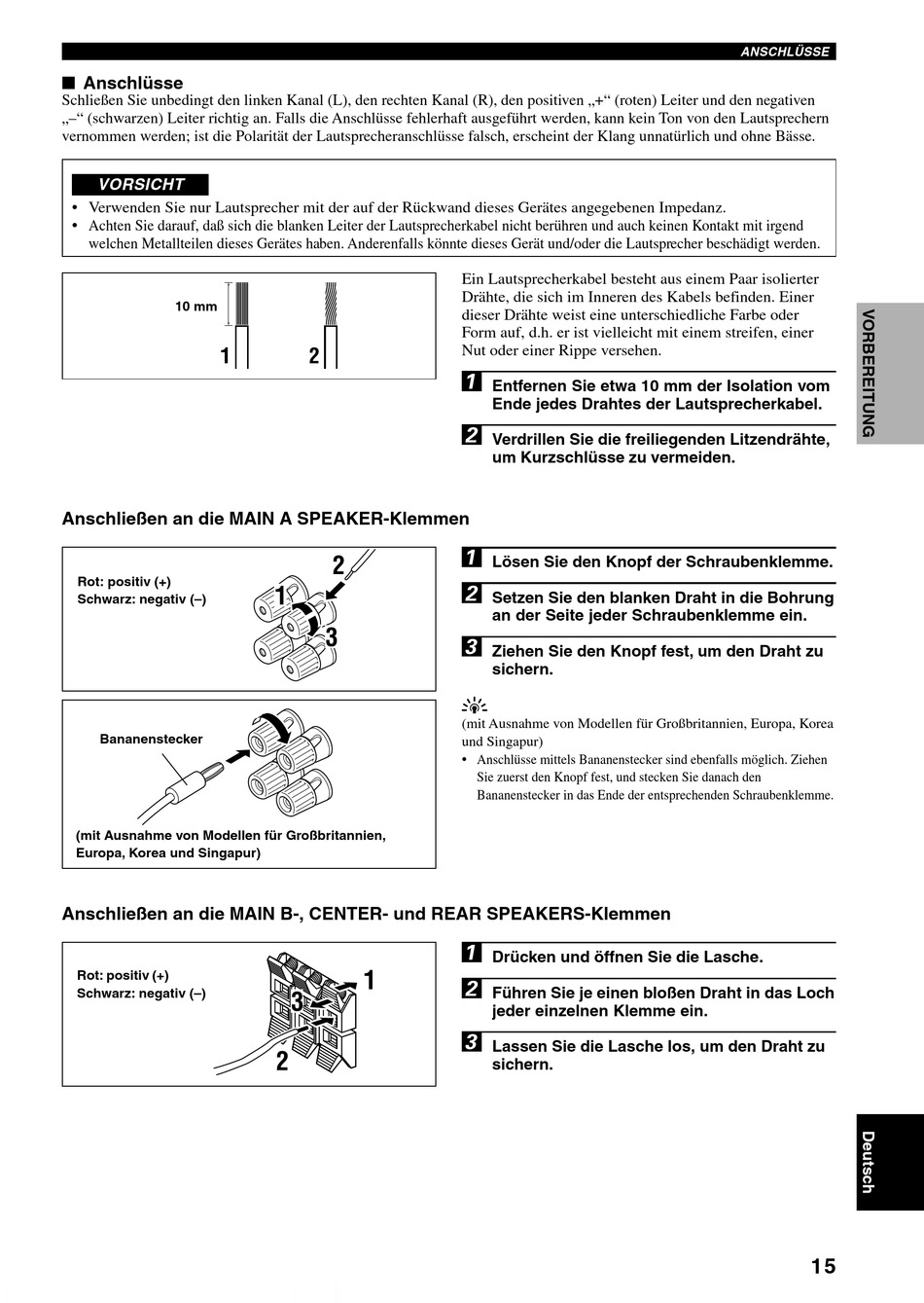

I Anschlüsse
Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), den positiven „+" (roten) Leiter und den negativen
„–" (schwarzen) Leiter richtig an. Falls die Anschlüsse fehlerhaft ausgeführt werden, kann kein Ton von den Lautsprechern
vernommen werden; ist die Polarität der Lautsprecheranschlüsse falsch, erscheint der Klang unnatürlich und ohne Bässe.
VORSICHT
• Verwenden Sie nur Lautsprecher mit der auf der Rückwand dieses Gerätes angegebenen Impedanz.
• Achten Sie darauf, daß sich die blanken Leiter der Lautsprecherkabel nicht berühren und auch keinen Kontakt mit irgend
welchen Metallteilen dieses Gerätes haben. Anderenfalls könnte dieses Gerät und/oder die Lautsprecher beschädigt werden.
10 mm
1
Anschließen an die MAIN A SPEAKER-Klemmen
Rot: positiv (+)
Schwarz: negativ (–)
Bananenstecker
(mit Ausnahme von Modellen für Großbritannien,
Europa, Korea und Singapur)
Anschließen an die MAIN B-, CENTER- und REAR SPEAKERS-Klemmen
Rot: positiv (+)
Schwarz: negativ (–)
2
2
1
3
1
3
2
Ein Lautsprecherkabel besteht aus einem Paar isolierter
Drähte, die sich im Inneren des Kabels befinden. Einer
dieser Drähte weist eine unterschiedliche Farbe oder
Form auf, d.h. er ist vielleicht mit einem streifen, einer
Nut oder einer Rippe versehen.
1
Entfernen Sie etwa 10 mm der Isolation vom
Ende jedes Drahtes der Lautsprecherkabel.
2
Verdrillen Sie die freiliegenden Litzendrähte,
um Kurzschlüsse zu vermeiden.
1
Lösen Sie den Knopf der Schraubenklemme.
2
Setzen Sie den blanken Draht in die Bohrung
an der Seite jeder Schraubenklemme ein.
3
Ziehen Sie den Knopf fest, um den Draht zu
sichern.
y
(mit Ausnahme von Modellen für Großbritannien, Europa, Korea
und Singapur)
• Anschlüsse mittels Bananenstecker sind ebenfalls möglich. Ziehen
Sie zuerst den Knopf fest, und stecken Sie danach den
Bananenstecker in das Ende der entsprechenden Schraubenklemme.
1
Drücken und öffnen Sie die Lasche.
2
Führen Sie je einen bloßen Draht in das Loch
jeder einzelnen Klemme ein.
3
Lassen Sie die Lasche los, um den Draht zu
sichern.
ANSCHLÜSSE
15
