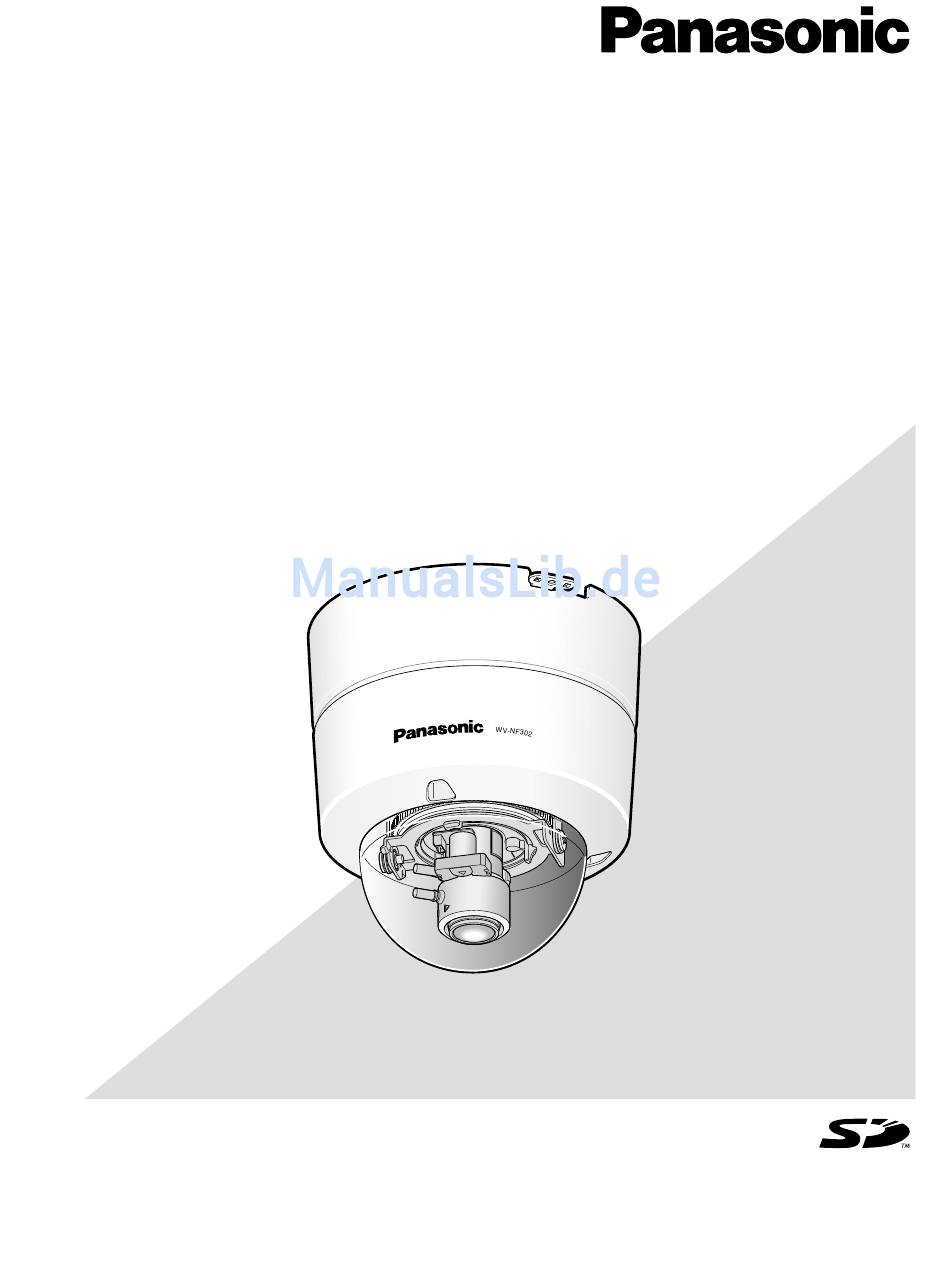

Netzwerkkamera Bedienungsanleitung WV-NF302E Modell-Nrn. Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
INHALT Vorwort ..........................3 Über diese Bedienungsanleitung ................3 Warenzeichen und eingetragene Warenzeichen ............3 Viewer-Software ......................3 Überwachen von Bildern auf einem PC ................4 Überwachen von Bildern einer Einzelkamera ............. 4 Überwachung der Bilder mehrerer Kameras ............... 8 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte ........
Vorwort Über diese Bedienungsanleitung Das Produkt wird mit den folgenden drei Bedienungsanleitungen geliefert. • Installationshandbuch • Bedienungsanleitung • Einstellanleitung Die vorliegende Bedienungsanleitung beschreibt den Betrieb des Geräts* über einen an ein Netzwerk angeschlossenen PC. Zur Installation des Produkts und dessen Anschluss an ein Netzwerk siehe das Installationshandbuch. ®...
Überwachen von Bildern einer Einzelkamera Schritt 1 Den Web-Browser starten. Schritt 2 Die dem Gerät zugewiesene IP-Adresse über die IP- Setup-Software von Panasonic in das Adressenfeld des Browsers eingeben. Beispiel für Eingabe einer IPv4-Adresse: http://192.168.0.10 Beispiel für Eingabe einer IPv6-Adresse: http://über IPv6-Adresse abgespeicherte...
Seite 5
<Auffrischintervall (MPEG-4)> Je nach Netzwerkumgebung, PC-Daten, Aufnahme- • Bei Einstellung von "MPEG-4-Übertragung" auf "An" motiv, Zahl der Mehrfachzugriffe usw. kann die Auf- JPEG (VGA oder QVGA): 15 fps frischung langsamer werden. JPEG (1 280 x 960): 5 fps • Bei Einstellung von "MPEG-4-Übertragung" auf Siehe umseitig zu Einzelheiten über die "Live"-Seite.
Seite 6
t Bild-Digitalisierungstasten [Liste]-Taste * Diese Tasten werden nur bei Anzeige eines JPEG- Diese Taste wird nur dann aktiv, wenn im Setup- Bildes angezeigt. menü "Protokolle speichern" auf "An" steht : Die Aufschrift "VGA" leuchten grün, und ( Einstellanleitung). die im Hauptbereich angezeigten Bilder Anklicken dieser Taste bringt die Alarmprotokoll- werden in VGA-Bildschirmauflösung Liste zur Anzeige, und die auf SD-Speicherkarte...
Seite 7
!8 Hauptbereich Audioausgangstaste * Von der Kamera gelieferte Bilder werden in diesem Schaltet die Audioübertragung ein/aus (um Ton vom Bereich angezeigt. PC aus dem Kamera-Lautsprecher zu hören). Diese Die aktuelle Zeit und das aktuelle Datum werden in Taste wird nur dann angezeigt, wenn im Setupmenü der im Setupmenü...
Überwachung der Bilder mehrerer Kameras Die Bilder mehrerer Kameras können im Mehrfachbildformat angezeigt werden. Die Bilder von bis zu 4 Kameras (bis zu 16 Kameras) können gleichzeitig angezeigt werden. Um die Mehrfachbildfunktion nutzen zu können, müssen vorher Kameras registriert werden. Es können 4 Gruppen von jeweils 4 Kameras (16 Kameras) registriert werden. ( Einstellanleitung) Wichtig: •...
Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte Auf der "Live"-Seite angezeigte Bilder können manuell auf der SD-Speicherkarte aufgezeichnet werden. Diese Taste ist nur dann wirksam, wenn im Setupmenü "Speicher-Trigger" auf "Manuell" steht. ( Einstellanleitung) Die auf SD-Speicherkarte aufgezeichneten Bilder können in den PC kopiert werden. ( Einstellanleitung) Schritt 1 Schritt 4 Die "Live"-Seite anzeigen.
( Einstellanleitung), [Mail]-Register vorgenommen werden. Benachrichtigung an vorgegebene IP-Adressen im Alarmfall (Panasonic-Alarmprotokoll) Um diese Funktion nutzen zu können, muss ein Netzwerk-Diskrekorder usw. von Panasonic ans System ange- schlossen sein. Wenn "Panasonic-Alarmprotokoll" auf "An" steht, wird das angeschlossene Panasonic-Gerät vom Alarmzustand der Kamera benachrichtigt. Die Einstellungen für das Panasonic-Alarmprotokoll können auf der "Alarm"-Seite, [Benachrichtigung]-Register, unter "Benachrichtigung über Panasonic-Alarmprotokoll"...
Bildübertragung zu einem FTP-Server Bilder können zu einem FTP-Server übertragen werden. Die folgenden Einstellungen ermöglichen es, im Alarmfall oder in vorgegebenen Zeitabständen gemachte Aufnahmen zu einem FTP-Server zu übertragen. Wichtig: • Bei Verwendung dieser Funktion sollte das Einloggen in den FTP-Server durch Vorgabe von Benutzernamen und Passwörtern eingeschränkt werden.
SD-Speicherkarte gesichert werden. Auf der SD-Speicherkarte gesicherte Bilddaten können über die "Allgemeines"- Seite, [SD-Speicherkarte]-Register abgerufen werden. ( Einstellanleitung) Um die SD-Speicherfunktion des Netzwerk-Disrekorders von Panasonic zu nutzen, "Periodische FTP-Übertragung" ( Einstellanleitung) auf "Aus" und "Speicher-Trigger" ( Einstellanleitung) auf "FTP-Fehler" setzen.
Anzeigen der Protokollliste Folgende Protokolle können in Listenform angezeigt werden. • Alarmprotokoll: Protokolle über Alarmfälle mit Informationen wie Zeit und Datum des Alarmfalls und Alarmart werden angezeigt. • Manuelles Protokoll: Protokolle über Aufzeichnungen auf SD-Speicherkarte werden angezeigt. • FTP-Fehlerprotokoll: Protokolle mit Informationen über gescheiterte regelmäßige FTP-Übertragungen wer- den angezeigt.
Seite 14
Die Protokollliste im Protokolllisten- [Uhrzeit/Datum] Zeit und Datum der Erstellung der einzelnen Protokolle. Fenster Hinweise: [Anzahl der aufgelisteten Protokolle] • Wenn "Zeitanzeigeformat" ( Einstellanleitung) auf Die Gesamtzahl der Protokolle der gewählten Art und "Aus" steht, werden Zeit und Datum der Alarmfälle die Nummer des ersten Protokolls auf der Liste werden im 24-Stunden-Format angezeigt.
Seite 15
[Herunterld]-Taste Durch Anklicken dieser Taste können alle Protokolle auf der angewählten Protokollliste als Datei auf den PC heruntergeladen werden. [Schließen]-Taste Anklicken dieser Taste schließt das Protokolllisten- Fenster.
Wiedergabe von auf SD-Speicherkarte abgespeicherten Aufzeichnungen Beim Anklicken einer Zeit/Datumsangabe im Protokolllisten-Fenster wird von "Live"- auf "Wiedergabe"-Seite umgeschaltet. Sind für die angeklickte Zeit/Datumsangabe Aufzeichnungen auf der SD-Speicherkarte vorhanden, so wird das erste dieser Bilder angezeigt. Wichtig: • Die Bildwiederholfrequenz kann bei Wiedergabe oder Download absinken. •...
Seite 17
[STOP]-Taste [Herunterld]-Taste Stoppt die Wiedergabe, wobei von "Wiedergabe"- auf Das angewählte Bild wird in den PC heruntergeladen. "Live"-Seite umgeschaltet wird. Vor dem Herunterladen der Bilder muss das Bestim- mungsverzeichnis angegeben werden. ( Einstel- [N-BILD]-Taste lanleitung) Klicken auf diese Taste im Wiedergabemodus zeigt das Bei Klicken der [Herunterld]-Taste erscheint folgendes nächste Bild an und schaltet es auf Pause.
Netzwerksicherheit der Kamera Vorhandene Sicherheitsfunktionen Die Kamera bietet folgende Sicherheitsfunktionen. q Zugriffskontrolle mittels Host- und Benutzer-Authentifizierung Individuelle Zugriffsrechte können durch Einstellung der Host-/Benutzer-Authentifizierung auf "An" eingeschränkt werden. ( Einstellanleitung) w Zugriffskontrolle durch Verändern der HTTP-Portnummer Unberechtigte Zugriffe wie Port-Scannen u.ä. können durch Ändern der HTTP-Portnummer verhindert werden. ( Einstellanleitung) Wichtig: Es sollten Sicherheitsmaßnahmen getroffen werden, um zu verhindern, dass Informationen wie z.B.
Bildschirmhilfe Informationen zu Betrieb und Einstellung stehen auf dem "Hilfe"-Bildschirm zur Verfügung. Aufrufen des Hilfebildschirms Setup-Bildschirm Schritt 1 Die [Setup]-Taste anklicken. → Der Setup-Bildschirm erscheint. Anklicken eines unterstrichenen Postens bringt gleichzeitig auch den "Hilfe"-Bildschirm zur Anzeige. Bei Anzeige des "Hilfe"-Popup-Fensters können Einstellungen vorgenommen werden.
