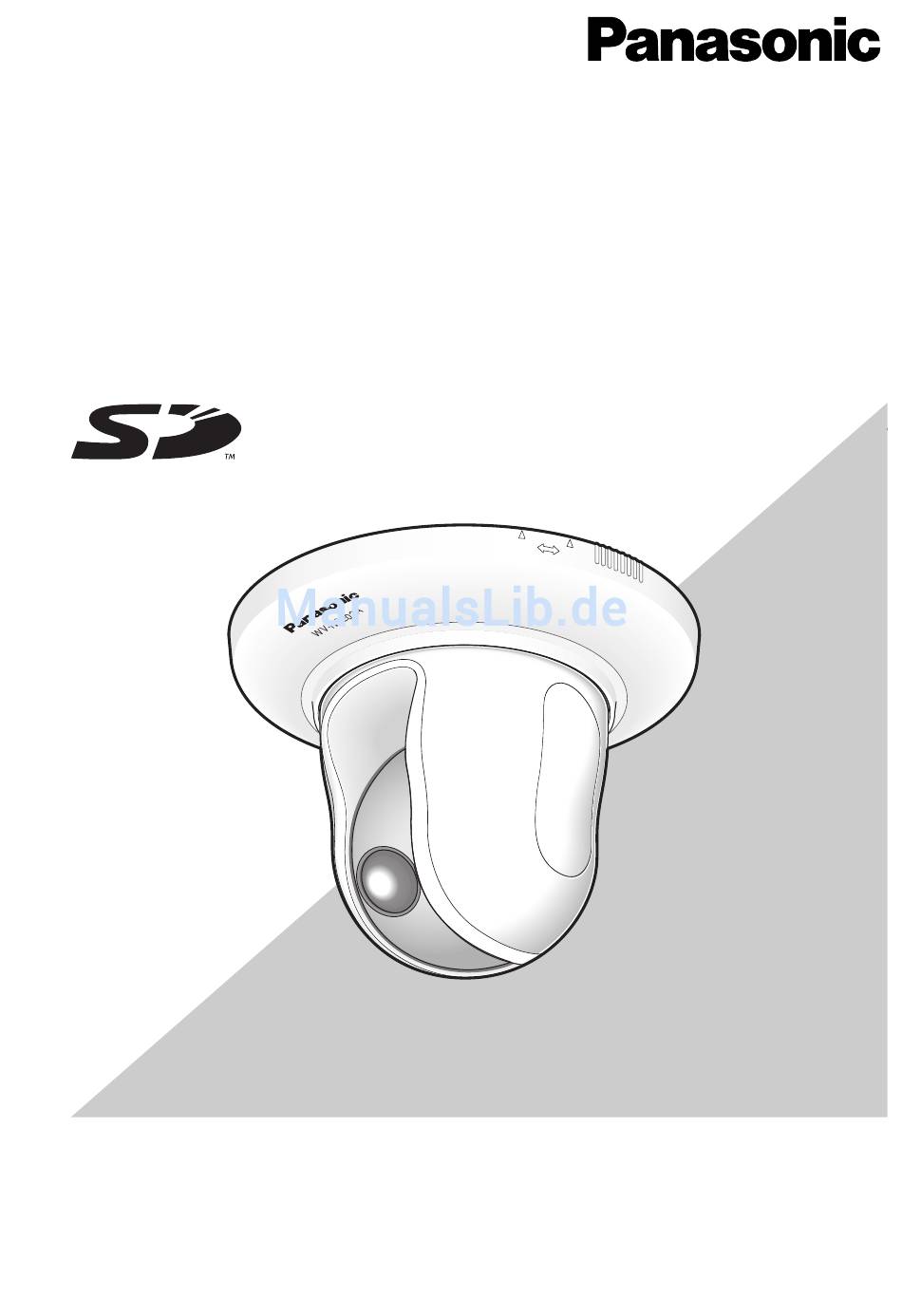

Installationshandbuch
Netzwerkkamera
WV-NS202AE
Modell-Nr.
L O C K
O P E N
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-NS202AE
Inhaltszusammenfassung für Panasonic WV-NS202AE
- Seite 1 Installationshandbuch Netzwerkkamera WV-NS202AE Modell-Nr. L O C K O P E N Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
- Seite 2 WARNUNG: • Dieses Gerät muss geerdet werden. • Das Gerät sollte vor Regen und Feuchtigkeit geschützt werden, um der Gefahr eines Brandes oder elektrischen Schlags vorzubeugen. • Das Gerät sollte vor Tropf- und Spritzwasser geschützt und keine Flüssigkeiten enthaltende Gefäße wie Vasen darauf abgestellt werden.
-
Seite 3: Wichtige Sicherheitsinstruktionen
Wichtige Sicherheitsinstruktionen 1) Bitte lesen Sie diese Instruktionen aufmerksam durch. 2) Bewahren Sie die Instruktionen sorgfältig auf. 3) Befolgen Sie alle Warnungen. 4) Befolgen Sie alle Instruktionen. 5) Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. 6) Reinigen Sie dieses Gerät nur mit einem trockenen Tuch. 7) Blockieren Sie nicht die Belüftungsöffnungen. -
Seite 4: Beschränkung Der Haftung
PRODUKTE WÄHRLEISTUNG DER GEBRAUCHSTAUGLICHKEIT, KANN DER INHALT JEDERZEIT KORRIGIERT BZW. EIGNUNG BESTIMMTEN ZWECKEN ODER ERGÄNZT WERDEN. NICHTVERLETZUNG DER RECHTE DRITTER. Haftungsausschluss Panasonic Corporation IST UNTER ANDEREM IN (5) JEGLICHE STÖRUNGEN, MITTELBARE UNAN- KEINEM UNTEN AUFGEFÜHRTEN FÄLLE NEHMLICHKEITEN, ODER VERLUSTE ODER GEGENÜBER... -
Seite 5: Vorwort
PC und dessen Netzwerkumgebung vorgenommen werden. Außerdem muss im PC ein Web- Browser installiert sein. *2 Die Leistung dieser Kamera wurde anhand von SD-Speicherkarten von Panasonic (64 MB, 128 MB, 256 MB, 512 MB, 1 GB und 2 GB) überprüft. Bei Verwendung anderer SD-Speicherkarten funktioniert die Kamera u.U. -
Seite 6: Info Zu Dieser Bedienungsanleitung
Info zu dieser Bedienungsanleitung Modell WV-NS202A wird mit den folgenden zwei Bedienungsanleitungen geliefert. • Installationshandbuch (vorliegendes Heft) • Netzwerk-Bedienungsanleitung (PDF) Das vorliegende "Installationshandbuch" beschreibt Installation und Anschluss der Kamera sowie die erforderlichen Netzwerkeinstellungen. Zu Einstellung und Betrieb der Kamera siehe die "Netzwerk-Bedienungsanleitung (PDF)" auf der mitgelieferten CD- ®... -
Seite 7: Netzwerksicherheit
Netzwerksicherheit Da dieses Produkt in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken beachtet werden. 1. Durchsickern von Informationen über dieses Produkt 2. Böswilliger Gebrauch dieses Produkts für rechtswidrige Zwecke 3. Störung bzw. Sperrung dieses Produkts durch Personen mit böswilliger Absicht Der Benutzer ist dafür verantwortlich, sich durch die im Folgenden beschriebenen Maßnahmen gegen netzwerkbedingte Sicherheitsrisiken zu schützen. -
Seite 8: Inhaltsverzeichnis
Einsetzen/Entnehmen einer SD-Speicherkarte ......................21 Einsetzen einer SD-Speicherkarte ..........................21 Entnehmen der SD-Speicherkarte ..........................21 Netzwerkeinstellungen ..............................22 Installation der Software .............................. 22 Netzwerkeinstellung der Kamera mit der IP-Setup-Software von Panasonic .............. 22 Fehlersuche ................................... 24 Technische Daten ................................25 Standardzubehör ................................27... -
Seite 9: Vorsichtsmaßregeln
SD-Speicherkarten Das Kameragehäuse nicht mit starken oder scheu- Panasonic (64 MB, 128 MB, 256 MB, 512 MB, 1 GB ernden Mitteln reinigen. Bei hartnäckig anhaftendem und 2 GB) zu verwenden, da die Verträglichkeit Schmutz, mit einem milden Waschmittel vorsichtig dieser Karten mit der Kamera überprüft und... -
Seite 10: Einbauplatte (Mit Fangdraht)
• Vibration ausgesetzte Orte (das Produkt ist nicht für den Betrieb an Bord eines Fahrzeugs bestimmt.) Wichtig: • Orte, wo aufgrund starker Temperaturschwan- Beim Reinigen der Kamera kann es vorkommen, kungen Kondensation auftritt dass die Kameraposition versehentlich verändert wird. Die Kamera neu starten oder ihre Lage durch Bei Nichtgebrauch sollte das Gerät unbedingt weg- Aktualisieren der Kameraposition (Position refresh) geräumt werden. -
Seite 11: Wichtige Bedienungselemente Und Ihre Funktionen
Wichtige Bedienungselemente und ihre Funktionen Einbauplatte (Standardzubehör) FRONT Fangdraht (befestigt an der Einbauplatte) LO CK O P E N Abdeckblende (Standardzubehör) Vorderansicht Durchsichtiger Teil (über dem Objektiv) Fehleranzeige für SD-Speicherkarte ( Netzwerk-Bedienungsanleitung) WV-NS202A WV-NS202A SD-Speicherkarteneinschub-Abdeckung SD-Speicherkarteneinschub Schild mit Panasonic-Logo... -
Seite 12: Rückenansicht
Rückenansicht [INITIAL SET]-Taste Kabelführung Audioausgang Zugriffsanzeige 10BASE-T/ 100BASE-TX INITIAL POWER 4 3 2 1 LINK Link-Anzeige Monitorausgang MIC IN AUDIO OUT MONITOR OUT 12V IN EXT I/O Netzwerkstecker Fangdrahtöse Stromversorgungsklemmen Mikrofon-Eingangsstecker für 12 V Gleichstrom Betriebsanzeige Externe E/A-Klemmen • [INITIAL SET]-Taste Die Kamera einschalten und dabei diese Taste ca. -
Seite 13: Installation/Anschlüsse
Installation/Anschlüsse Vorsicht: NUR AN EINE SPANNUNGSVERSORGUNG DER KLASSE 2 FÜR 12 V GLEICHSTROM ANSCHLIESSEN. Im Folgenden wird beschrieben, wie die Kamera installiert werden kann. Die Kamera kann an der Decke, aber auch höhenverkehrt am Arbeitsplatz installiert werden. Vor den Installations-/Anschlussarbeiten die entsprechenden Geräte und Kabel bereitlegen. Vor den Anschlussarbeiten die Stromversorgung der Geräte, einschließlich der Kamera und des PC, ausschalten oder von der 12 V Gleichstromversorgung trennen. - Seite 14 Verkabelung durch ein Loch in der Decke Schritt 3 Schritt 1 Die SD-Speicherkarte in den SD-Speicherkartenein- Die mitgelieferte Kamera-Einbauplatte mit vier opti- schub einsetzen. Zum Einsetzen der SD-Speicherkarte onalen Schrauben (M4 oder M6) befestigen. siehe Seite 21. In einem Abstand von mindestens 100 mm vom Mittel- punkt der Einbauplatte dürfen sich keine Hindernisse wie z.B.
- Seite 15 Kabeldaten (Leiter): AWG #22 - #28 • Audioausgangsstecker Einleiterkabel, verdrillt Einen Mono-Ministecker (ø3,5 mm) anschließen. Einen Aktivlautsprecher verwenden. Empfohlene Kabellänge: Weniger als 10 m Externe E/A-Klemme 2 (ALARM IN2/ALARM OUT) ca. 9 - 10 mm Hinweis: Externe E/A-Klemme 1 Sicherstellen, dass hier ein Stereo-Ministecker an- (ALARM IN1) geschlossen wird.
-
Seite 16: 12 V Gleichstromstecker
Schritt 7 Wichtig: • Alle 4 Leiterpaare (8 Pins) des LAN-Kabels an- Die Kamera mit den mitgelieferten Schrauben an der schließen. Einbauplatte befestigen. • Die maximal zulässige Kabellänge beträgt 100 m. Empfohlenes Anzugsmoment: 0,68 N·m {7.0 kgf·cm} • Sicherstellen, dass das verwendete PoE-Gerät IEEE802.3af-konform ist. - Seite 17 w Die Abdeckblende im Uhrzeigersinn drehen, bis Schritt 9 die Markierung "LOCK" mit der Abdeckblend- Nach Fertigstellung der Kabelanschlüsse die beilie- enführung an der Einbauplatte übereinstimmt. gende Abdeckblende anbringen. q Die Markierung "OPEN" an der Abdeckblende mit der Abdeckblendenführung an der Einbauplatte ausrichten.
-
Seite 18: Höhenverkehrte Installation Der Kamera Auf Der Einbauplatte
Höhenverkehrte Installation der Kamera auf der Einbauplatte Zur höhenverkehrten Installation der Kamera diese an der mitgelieferten Einbauplatte befestigen, um sie gegen Fall zu sichern. Die Installationsschritte 1 sowie 3 - 8 unter "Verkabelung durch ein Loch in der Decke" ( Seiten 14 - 16) durchführen. -
Seite 19: [Anschlussbeispiele]
[Anschlussbeispiele] Direkter Anschluss an einen PC Lautsprecher (getrennt erhältlich) LOCK OP EN LAN-Kabel (Kreuzkabel der Kategorie 5) 12 V Gleichstrom- Mikrofon (getrennt erhältlich) versorgung <Erforderliches Kabel> LAN-Kabel (Kreuzkabel der Kategorie 5) Anschluss an ein Netzwerk über ein PoE-Gerät (Hub) Videomonitor (für Einstellung) Lautsprecher (getrennt erhältlich) PoE-Gerät (Hub) -
Seite 20: Ausbau Der Kamera
Ausbau der Kamera Die Kamera ist mit den mitgelieferten Schrauben an der Einbauplatte befestigt. Sie kann wie unten beschrieben ausgebaut werden. Wichtig: Beim Ausbau der Kamera nur nach dem hier beschriebenen Verfahren vorgehen. Andernfalls könnte die Kamera beschädigt werden. Schritt 1 Die Abdeckblende gegen den Uhrzeigersinn drehen, bis die Markierung "OPEN"... -
Seite 21: Einsetzen/Entnehmen Einer Sd-Speicherkarte
Schritt 2 Schritt 4 Die Abdeckung des SD- Abdeckung SD-Speicherkarteneinschubs Speicherkarteneinschubs durch Druck auf das Panasonic Logo-Schild schließen. nach links schieben, um den Einschub freizulegen. Schritt 5 Im Setupmenü unter "Allgemeines Setup" das [SD- Speicherkarte]-Register wählen und "SD-Speicherkarte" auf "Anwenden" setzen. ( Netzwerk-Bedienungsan-... -
Seite 22: Netzwerkeinstellungen
Bei Verwendung mehrerer Kameras müssen die Netzwerkeinstellungen für jede Kamera getrennt vorgenommen werden. Falls die Netzwerkeinstellungen der Kamera mit der IP-Setup-Software von Panasonic nicht funktionieren, können die Einstellungen getrennt für die Kamera und den PC im Setupmenü unter "Netzwerk-Setup" vorgenommen werden. - Seite 23 Schritt 1 Schritt 3 Die IP-Setup-Software von Panasonic starten. Die einzelnen Netzwerkeinstellungen durchführen und abschließen auf die [Apply]-Taste klicken. Schritt 2 Die MAC/IP-Adresse der einzustellenden Kamera wählen und auf die [IP setting]-Taste klicken. Hinweis: Hinweis: Bei Anschaltung an einen DHCP-Server kann die Bei Anschaltung an einen DHCP-Server kann "DNS"...
-
Seite 24: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis... -
Seite 25: Technische Daten
Technische Daten Sonstige Technische Daten Stromversorgung 12 V Gleichstrom, PoE (IEEE802.3af-konform) Leistungsaufnahme 12 V Gleichstrom: ca. 1 A, PoE: 12 W (Gerät der Klasse 0) Umgebungstemperatur –10 °C - +50 °C Empfohlene Umgebungstemperatur: +35 °C Luftfeuchtigkeit 90 % oder weniger VBS: 1,0 V[P-P]/75 Ω... - Seite 26 Bilder von 16 Kameras (4 Kameras x 4 Gruppen) können gleichzeitig auf dem Bildschirm angezeigt werden. SD-Speicherkarte (Option) Hergestellt von Panasonic (Leistung in Verbindung mit dieser Kamera überprüft.) Kapazität: 64 MB, 128 MB, 256 MB, 512 MB, 1 GB, 2 GB * SDHC-Karten (Hochkapazitätskarten) sind mit dieser Kamera nicht kompatibel.
-
Seite 27: Standardzubehör
Standardzubehör CD-ROM* ....................1 St. Installationshandbuch (Heft) ..............1 St. * Die CD-ROM enthält die Bedienungsanleitung (PDF-Dateien) und Software. Folgende Teile werden bei der Installation benötigt. Einbauplatte (mit Fangdraht) ..............1 St. Befestigungsschraube ............2 St. (1 Reserve) Abdeckblende ..................1 St. 12 V Gleichstromstecker ............... - Seite 28 Importer's name and address to follow EU rules: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg F.R.Germany © Panasonic System Networks Co., Ltd. 2010 N0509-1010 3TR005126CZB Gedruckt in China...
