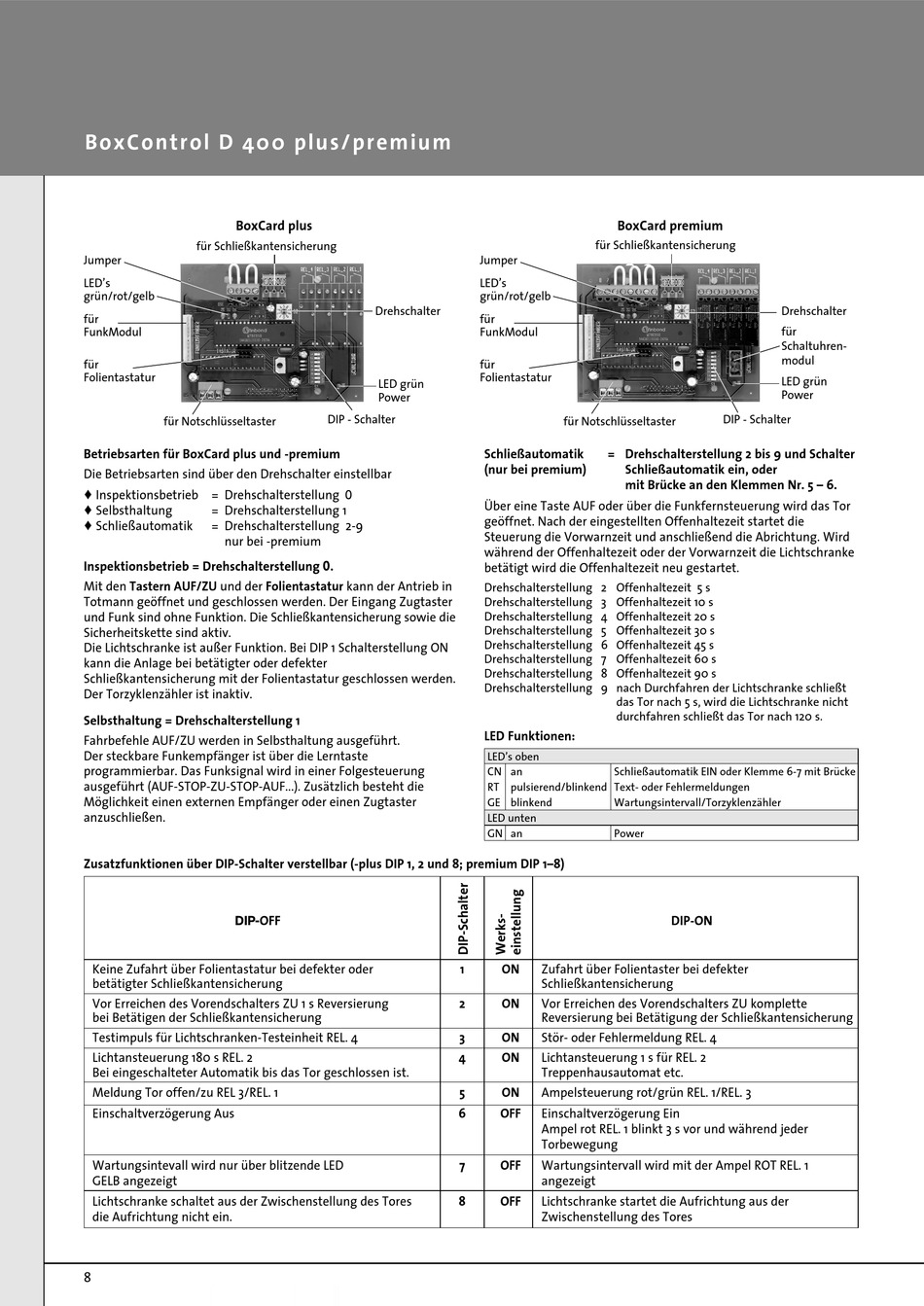

BoxControl D 400 plus/premium
BoxCard plus
für Schließkantensicherung
Jumper
LED's
grün/rot/gelb
für
FunkModul
für
Folientastatur
für Notschlüsseltaster
Betriebsarten für BoxCard plus und -premium
Die Betriebsarten sind über den Drehschalter einstellbar
L Inspektionsbetrieb = Drehschalterstellung 0
L Selbsthaltung
= Drehschalterstellung 1
L Schließautomatik
= Drehschalterstellung 2-9
nur bei -premium
Inspektionsbetrieb = Drehschalterstellung 0.
Mit den Tastern AUF/ZU und der Folientastatur kann der Antrieb in
Totmann geöffnet und geschlossen werden. Der Eingang Zugtaster
und Funk sind ohne Funktion. Die Schließkantensicherung sowie die
Sicherheitskette sind aktiv.
Die Lichtschranke ist außer Funktion. Bei DIP 1 Schalterstellung ON
kann die Anlage bei betätigter oder defekter
Schließkantensicherung mit der Folientastatur geschlossen werden.
Der Torzyklenzähler ist inaktiv.
Selbsthaltung = Drehschalterstellung 1
Fahrbefehle AUF/ZU werden in Selbsthaltung ausgeführt.
Der steckbare Funkempfänger ist über die Lerntaste
programmierbar. Das Funksignal wird in einer Folgesteuerung
ausgeführt (AUF-STOP-ZU-STOP-AUF...). Zusätzlich besteht die
Möglichkeit einen externen Empfänger oder einen Zugtaster
anzuschließen.
Zusatzfunktionen über DIP-Schalter verstellbar (-plus DIP 1, 2 und 8; premium DIP 1–8)
DIP-OFF
Keine Zufahrt über Folientastatur bei defekter oder
betätigter Schließkantensicherung
Vor Erreichen des Vorendschalters ZU 1 s Reversierung
bei Betätigen der Schließkantensicherung
Testimpuls für Lichtschranken-Testeinheit REL. 4
Lichtansteuerung 180 s REL. 2
Bei eingeschalteter Automatik bis das Tor geschlossen ist.
Meldung Tor offen/zu REL 3/REL. 1
Einschaltverzögerung Aus
Wartungsintevall wird nur über blitzende LED
GELB angezeigt
Lichtschranke schaltet aus der Zwischenstellung des Tores
die Aufrichtung nicht ein.
8
Jumper
LED's
grün/rot/gelb
Drehschalter
für
FunkModul
für
Folientastatur
LED grün
Power
DIP - Schalter
Schließautomatik
(nur bei premium)
Über eine Taste AUF oder über die Funkfernsteuerung wird das Tor
geöffnet. Nach der eingestellten Offenhaltezeit startet die
Steuerung die Vorwarnzeit und anschließend die Abrichtung. Wird
während der Offenhaltezeit oder der Vorwarnzeit die Lichtschranke
betätigt wird die Offenhaltezeit neu gestartet.
Drehschalterstellung 2 Offenhaltezeit 5 s
Drehschalterstellung 3 Offenhaltezeit 10 s
Drehschalterstellung 4 Offenhaltezeit 20 s
Drehschalterstellung 5 Offenhaltezeit 30 s
Drehschalterstellung 6 Offenhaltezeit 45 s
Drehschalterstellung 7 Offenhaltezeit 60 s
Drehschalterstellung 8 Offenhaltezeit 90 s
Drehschalterstellung 9 nach Durchfahren der Lichtschranke schließt
LED Funktionen:
LED's oben
CN an
RT pulsierend/blinkend Text- oder Fehlermeldungen
GE blinkend
LED unten
GN an
1
ON
2
ON
3
ON
4
ON
5
ON
6
OFF
7
OFF
8
OFF
BoxCard premium
für Schließkantensicherung
für Notschlüsseltaster
= Drehschalterstellung 2 bis 9 und Schalter
Schließautomatik ein, oder
mit Brücke an den Klemmen Nr. 5 – 6.
das Tor nach 5 s, wird die Lichtschranke nicht
durchfahren schließt das Tor nach 120 s.
Schließautomatik EIN oder Klemme 6-7 mit Brücke
Wartungsintervall/Torzyklenzähler
Power
DIP-ON
Zufahrt über Folientaster bei defekter
Schließkantensicherung
Vor Erreichen des Vorendschalters ZU komplette
Reversierung bei Betätigung der Schließkantensicherung
Stör- oder Fehlermeldung REL. 4
Lichtansteuerung 1 s für REL. 2
Treppenhausautomat etc.
Ampelsteuerung rot/grün REL. 1/REL. 3
Einschaltverzögerung Ein
Ampel rot REL. 1 blinkt 3 s vor und während jeder
Torbewegung
Wartungsintervall wird mit der Ampel ROT REL. 1
angezeigt
Lichtschranke startet die Aufrichtung aus der
Zwischenstellung des Tores
Drehschalter
für
Schaltuhren-
modul
LED grün
Power
DIP - Schalter
