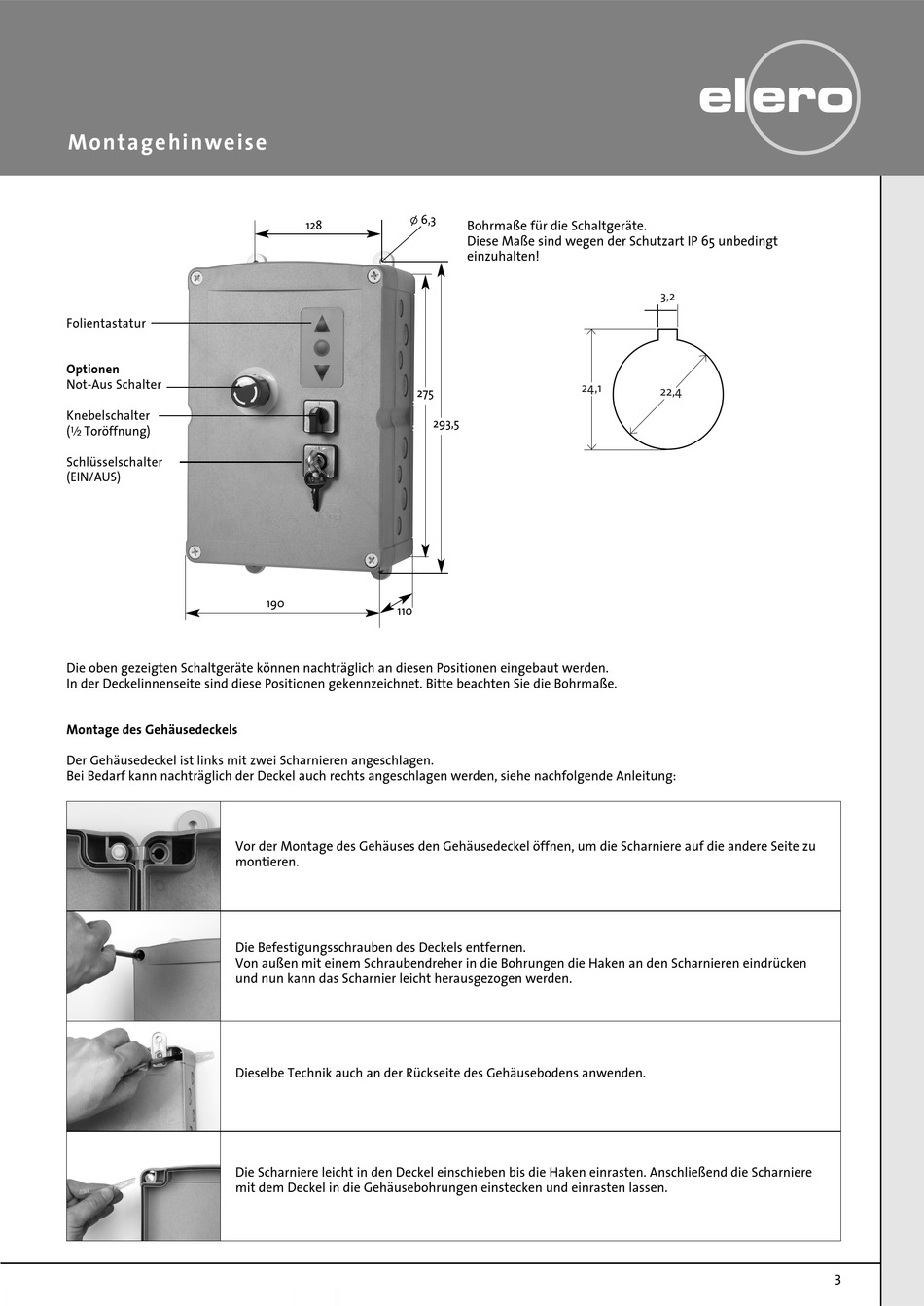

Montagehinweise
Folientastatur
Optionen
Not-Aus Schalter
Knebelschalter
() Toröffnung)
Schlüsselschalter
(EIN/AUS)
Die oben gezeigten Schaltgeräte können nachträglich an diesen Positionen eingebaut werden.
In der Deckelinnenseite sind diese Positionen gekennzeichnet. Bitte beachten Sie die Bohrmaße.
Montage des Gehäusedeckels
Der Gehäusedeckel ist links mit zwei Scharnieren angeschlagen.
Bei Bedarf kann nachträglich der Deckel auch rechts angeschlagen werden, siehe nachfolgende Anleitung:
Vor der Montage des Gehäuses den Gehäusedeckel öffnen, um die Scharniere auf die andere Seite zu
montieren.
Die Befestigungsschrauben des Deckels entfernen.
Von außen mit einem Schraubendreher in die Bohrungen die Haken an den Scharnieren eindrücken
und nun kann das Scharnier leicht herausgezogen werden.
Dieselbe Technik auch an der Rückseite des Gehäusebodens anwenden.
Die Scharniere leicht in den Deckel einschieben bis die Haken einrasten. Anschließend die Scharniere
mit dem Deckel in die Gehäusebohrungen einstecken und einrasten lassen.
l 6,3
128
275
293,5
190
110
Bohrmaße für die Schaltgeräte.
Diese Maße sind wegen der Schutzart IP 65 unbedingt
einzuhalten!
24,1
3,2
22,4
3
