BoxControl
Die modulare Torsteuerung für Sektionaltorantriebe
Beschreibung:

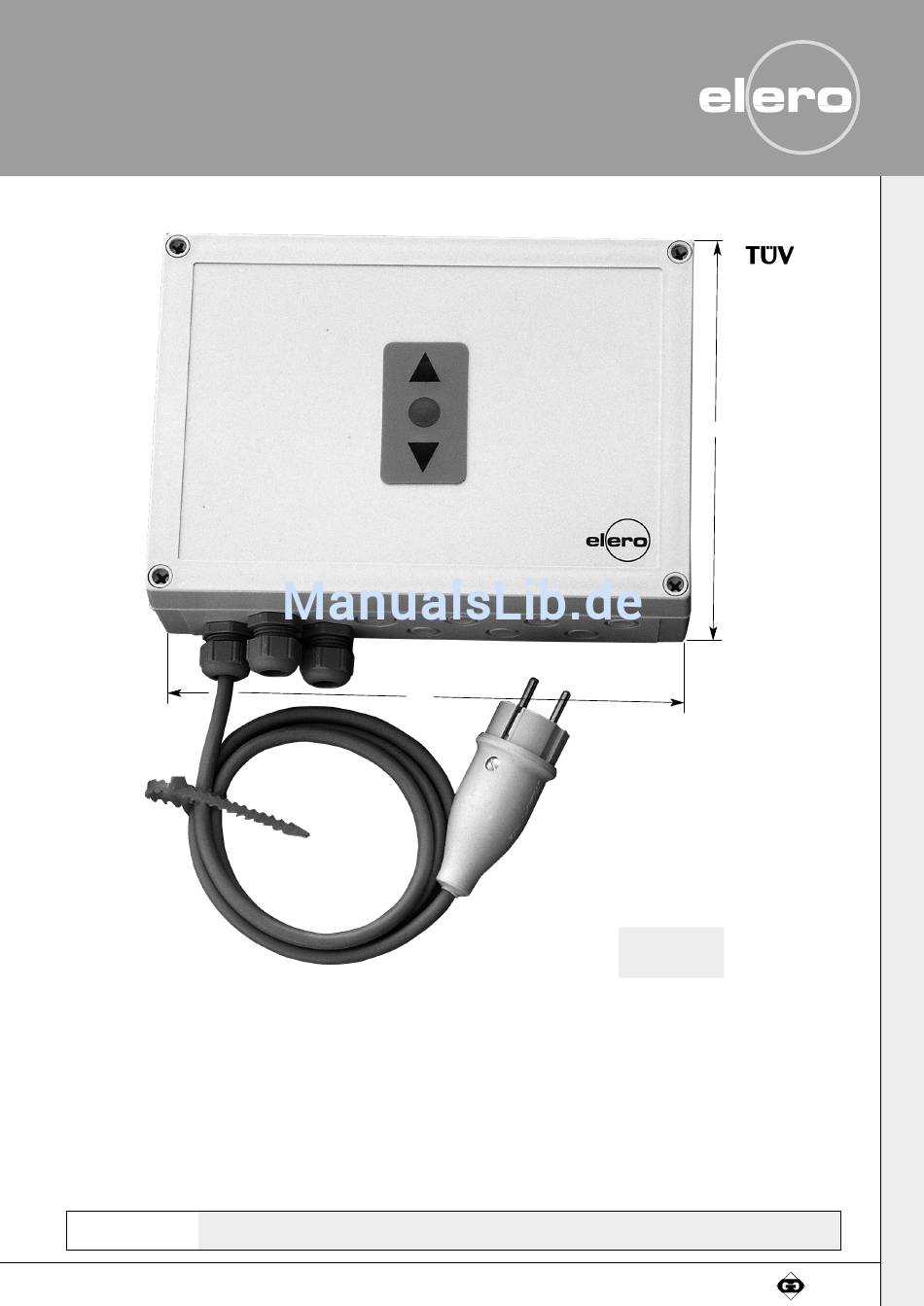

Die Torsteuerung BoxControl S W 230 wird steckfertig mit folgen-
den Komponenten ausgeliefert:
• 1,5 m Anschlussleitung mit CEE-Formstecker 16 A
• Der Sektionaltorantrieb ist an die Steuerung angeschlossen.
Achtung !
Für die Sicherheit von Personen ist es wichtig, dieser Anleitung Folge zu leisten !
Diese Anleitung aufbewahren!
255
• Die Auslieferung erfolgt in Totmannsteuerung (ohne
Selbsthaltung)
Mit den Steckkarten „BoxCard xx" kann die BoxControl erweitert
werden.
180
Nur für
230 V/AC Netz
GÜN T HER
GRUPPE
Werbung
Inhaltszusammenfassung für elero BoxControl
- Seite 1 Nur für 230 V/AC Netz Beschreibung: • Die Auslieferung erfolgt in Totmannsteuerung (ohne Die Torsteuerung BoxControl S W 230 wird steckfertig mit folgen- Selbsthaltung) den Komponenten ausgeliefert: • 1,5 m Anschlussleitung mit CEE-Formstecker 16 A Mit den Steckkarten „BoxCard xx“ kann die BoxControl erweitert •...
-
Seite 2: Technische Daten
Antrieb und Steuerung sind so angeschlossen, dass die Pfeilrichtung auf dem Antrieb die „Abrichtung“ ist. Wenn Pfeilrichtung auf dem Antrieb „Aufrichtung“ ist, muss die Motor- und Endschalterleitung im Steuerungskasten nach dem nachfolgenden Anschlussplan Pfeilrichtung „Aufrichtung“, Seite 4 + 8 umgeklemmt werden. 1. Geschlossenen Steuerungskasten (BoxControl) in Tornähe 6. Schutzkontakt-Stecker wieder einstecken. befestigen. (Mindesthöhe 1,5 m) 7. - Seite 3 Installationsplan BoxControl S W 230 basic/mono/plus Sicherheits- Antrieb schalter Sicherheits- schalter Einzugschutz Endschalterleitung 9x0,5 Motorleitung bei SE3-Ausführung 15x0,5 Optoelektronische 4x1,0 Schließkanten- 3x1,0 sicherung nur bei BoxCard mono und plus Schutzkontakt-Stecker Absicherung max.10A Schließkanten- sicherung 8,2kOhm nur bei BoxCard plus Optoelektronische Schließkantensicherung oder Widerstandsschaltleiste 8,2 kOhm anschließbar...
- Seite 4 Anschlussplan BoxControl S W 230 BoxControl Klemmenbelegung Pfeilrichtung ist Bei Anschluß Brücke Abrichtung (Auslieferungszustand) entfernen! Netzanschluss Motor L1 L2 L3 9 10 12 13 16 17 19 20 23 24 26 27 gr/ge gr/ge S1/1 S2/1 Box 8/10 Schutzkontakt- S2/1...
- Seite 5 Anschlussbeispiele BoxControl basic/mono/plus BoxCard basic BoxCard mono BoxCard plus Steckplatz Funkmodul grün Jumper LED’s J1/J2 LED’s gelb/rot/grün gelb/rot/ Power grün Schiebeschalter OSE/8,2 kΩ X1.1 X1.1 X1.1 SH-AUF SH-ZU Funktion siehe S. 3 Funktion siehe S. 3 Nur bei BoxCard basic...
- Seite 6 Installationsplan BoxControl S W 230 pro und comfort Zeitschaltuhr (nur bei BoxCard comfort) Ampel Schließautomatik (nur bei BoxCard comfort) grün Antrieb Licht Lichtschranke nur für BoxCard comfort Sicherheitsschalter Endschalterleitung 9x0,5 Motorleitung bei SE3-Ausführung 15x0,5 Einzugschutz 4x1,0 3x1,0 Schutzkontakt-Stecker Optoelektronische Absicherung max.10A Schließkanten...
- Seite 7 Beschreibung BoxControl pro und comfort Kurzbeschreibung für BoxControl pro + comfort: Funktion Schließkantensicherung: ➱ Anschluss mit Vorendschalter „ZU“: Wenn die Schließ- • Anschluss einer Schließkantensicherung „Opto-elektrische kantensicherung vor dem Vorendschalter „ZU“ schaltet, wird Schaltleiste OSE“ oder einer Widerstandsschaltleiste in „AUF“ Richtung umgekehrt. Nach dem Vorendschalter bis 8,2 kOhm (Auswahl über Schiebeschalter).
- Seite 8 Anschlussplan BoxControl S W 230 BoxControl Klemmenbelegung Pfeilrichtung ist Bei Anschluß Brücke Abrichtung (Auslieferungszustand) entfernen! Netzanschluss Motor L1 L2 L3 9 10 12 13 16 17 19 20 23 24 26 27 gr/ge gr/ge S1/1 S2/1 Schutzkontakt- Box 8/10 S2/1...
- Seite 9 Anschlusspläne BoxControl pro und comfort BoxCard pro BoxCard comfort Steckplatz Betriebsarten Steckplatz Funkmodul Betriebsarten Funkmodul Drehschalter LED’s LED’s Offenhaltezeit gelb/rot/grün Schiebeschalter gelb/rot/grün OSE oder 8,2 kΩ Schiebeschalter OSE/8,2 kΩ BoxCard pro BoxCard comfort REL.1 REL.2 X1.1 REL.1 REL.2 REL.3 X1.1 Achtung! Nur bei BoxCard comfort möglich...
- Seite 10 Einstellungen BoxControl pro und comfort Funktion Drehschalter (nur bei BoxCard comfort) LED Anzeige auf der Steckkarte Einstellung der Offenhaltezeit bei eingeschalteter Schließautomatik 0 = Autom. Aus 5 = 45 Sek. LED grün POWER / Betriebsspannung ist in Ordnung. 1 = 5 Sek.
- Seite 11 Übersicht BoxCard basic mono plus comfort Art-Nr.: 24 136.0101 24 140.0101 24 144.0101 24 138.0101 24 139.0101 1) Empfehlungen für Tore mit – Steuerung ohne Selbsthaltung (Totmann) *3) – Impulssteuerung mit oder ohne Sicht zum Tor (Selbsthaltung) – Automatisierung mit Ampel (Selbsthaltung) Funktionen: *4) Wahlweise Totmann/Selbsthaltung „ZU“...
- Seite 12 GmbH Antriebstechnik H E R S T E L L E R E R K L Ä R U N G im Sinne der Maschinen-Richtlinie 89/392/EWG mit Änderungen (Artikel 4, Abs. 2) Wir erklären hiermit, dass das/die nachfolgend genannte/n Produkt/e den Richtlinien der Europäischen Gemeinschaften entspricht/entsprechen.
