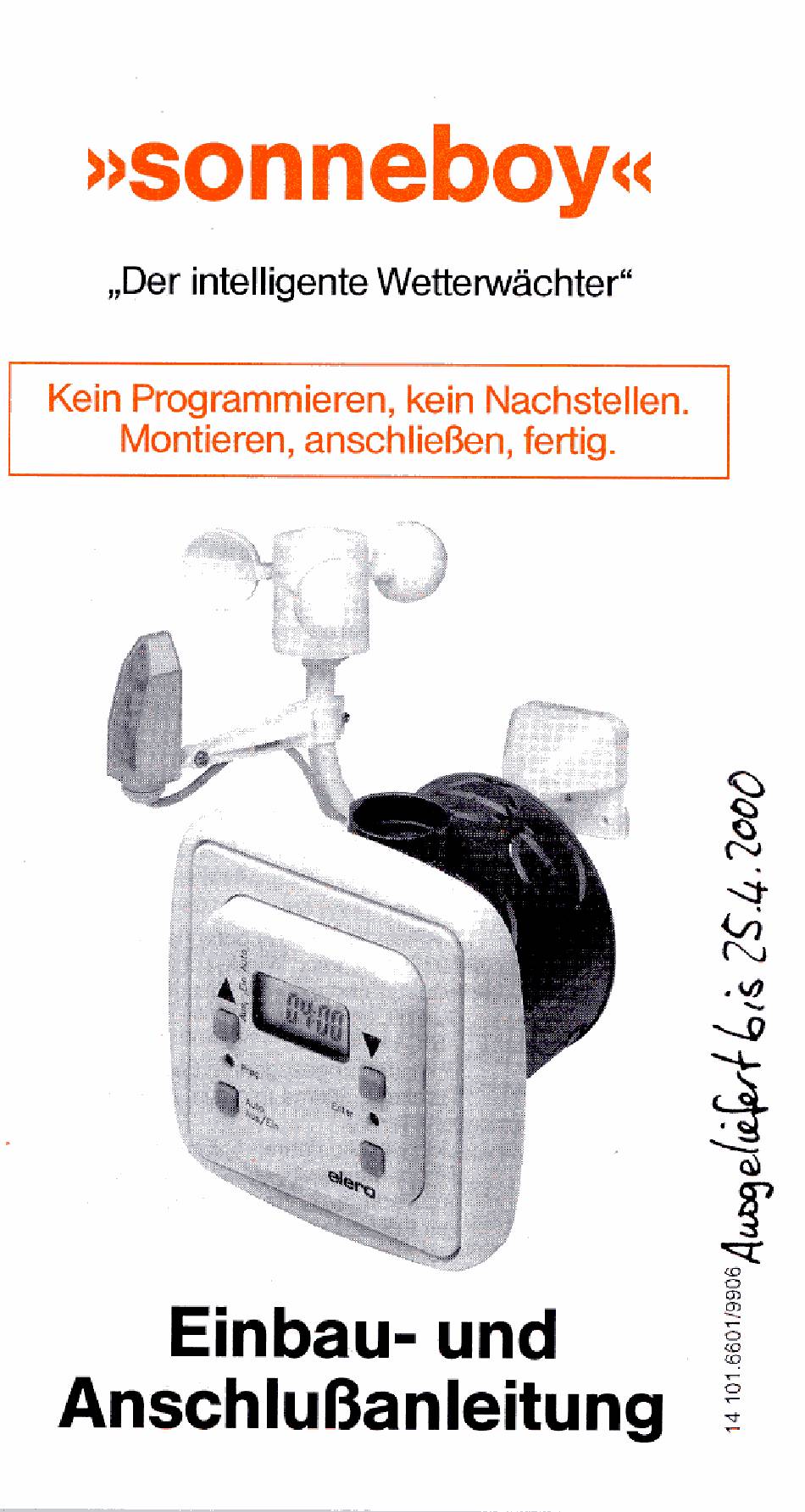

- Seite 1 »sonneboy« „Der intelligente Wetterwächter" Kein Programmieren, kein Nachstellen. Montieren, anschließen, fertig. Einbau- Anschlußanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Anzeige- und Tastenerklärung.„... Allgemeines Technische Daten Montage und Anschluß Montage ZubehÖr Eins&llbereiche Erklärung Prog-Taste „ 11-12 Programmierung „ 12-13 Menüauswahl Programmierung der Programmabfrage Reset-Prograrnmlöschung. Einlernen einer Zwischenstellung bzw. Wendung 15-16 Testautomatik für den Lichtwert.. Hinweise für die Fehlersuche„..m.. -
Seite 3: Anzeige- Und Tastenerklärung
Anzeige- und Tastenerklärung •05040 G. frei sonneboy Auto Nr. Funktion Nr. Funktion (j) [AUF A1-Befehlstaste Anzeige Regen a) manuell „Auf" Anzeige Endstellung oben b) Zifferneinstellung im (ESO) Programmiermodus (plus) Befehlsanzeige Auf / Ab @ [AB VI-Befehlstaste Anzeige Helligkeitswert a) manuell „Ab"... -
Seite 4: Allgemeines
Allgemeines Der mikroprozessorgesteuerte elero sonneboy mit Regensensor- Eingang ist eine kompakte Steuerungseinheit für elektrische Sonnenschutzanlagen, wie Jalousien, Markisen und Verdunklungen. Die Steuerungsautomatik steuert die Anlage je nach Lichtintensität (Sonneneinstrahlung) Wind und Regen (Schnee) selbständig. Zusätzlich besteht die Möglichkeit mit dem integrierten Temperatur- sensor (ist auf der Platine platziert) die Beschattung temperaturat)- hängig zu steuern. -
Seite 5: Wichtige Hinweise
Bei der Installation sind die Vorschriften VDE 0100 einzuhalten. Es ist zu beachten, daß die Leitungen vorschriftsmäßig verlegt wer- mossen. • Netzspannung ausschalten • AnschluB nach Schaltplan vomehmen • Lichtaufnehmer, Windwächter und Regenwächter gemäß Punkt 4, nach jeweiliger Montageanweisung montieren •... -
Seite 6: Schaltplan
Zum Anschluß von mehreren Motoren Oder Schaltstellen Sind zusätzli- che Steuergeräte notwendig. Fordern Sie bitte den elero-SteuerungskataIog an. Hinweis: Bei einer eingestellten Temperaturstufe Wird der Lichtaufnehmer erst nach Überschreiten der eingestelltenStufeaktiv. Eine zweite Schaltstelle (Einzeltaster) für die Einzelbedienung ist anschließbar. -
Seite 7: Anschluß Eines Regenwächters
Anschluß eines Tasters Taster 4 5 6 Anschluß eines 2. Lichtaufnehmers (zur Vergrößerung des Einfaltwinkels) Es Wird immer der höhere Lichbwert auf dem Display angezeigt. weiß Hinweis: Es kann immer nur ein Taster Oder ein zweiter Lichtauf- nehmer angeschlossen werden. Anschluß... -
Seite 8: Montage Zubehör
4. Monta Zubehö Lichtaufnehmer und Windwächter kombiniert • Lichtaufnehmer und Windwächter in der Nähe der Markise senk- recht (siehe Abb.) im Bereich der Sonneneinstrahlung und nicht im Windschatten montieren. Bitte achten Sie darauf, daß keine Schatten (z. B. von Turm, Masten usw.) und keine Lichtreflexe auf den Lichtaufnehmer fallen. - Seite 9 Lichtaufnehmer • Lichtaufnehmer senkrecht (Kabeleinführung unten) über der Markise im Bereich der Sonneneinstrahlung mit 2 Schrauben (max. Durchmesser 4) befestigen. Bitte achten Sie darauf, daß keine Schatten (z. B. von Turm, Masten usw.) und keine Lichtreflexe auf den Lichtaufnehmer fallen. •...
-
Seite 10: Bedienung
Bedienung Betriebsarten: Handbetrieb (siehe Punkt 5.1) Automatikbetrieb (siehe Punkt 5.2) Ziffernanzeige: Die ersten2 Ziffern (kleinereZiffem)zeigen den momentan gemessenen Temperaturwert an, die nachsten 2 Ziffern zeigen den Licht- wert an, die Ietzten 2 Ziffern zeigen den momentan gemessenen Windwert an. 5.1 Handbetrieb Die Sonnenschutzanlage k annbei Überschreitung des eingestellten Windwertes nicht von Hand ausgefahren werden. -
Seite 11: Eins&Llbereiche
Einstellbereiche Lichtvvert Stufe I —14 Stufe I ca. 4 klx. — geringe Helligkeit Stufe 14 über 50 klx. — klare Mittagssonne Basisprogramm Stufe 4 ca 15 klx. —leicht verschleierte Sonne Einfahren Ausfahren Stufe 5 ca. 18 kly —leicht verschleierte Sonne Hinweis: Die Lichtwerte für das Ausfahren bzw. -
Seite 12: Programmierung
Werten tür Menüs, Schwellen (Sonne, Temperatur und Wind) sowie Zeiten (Impulsdauer und Verzögerungszeiten) vor. Veränderbare Wette werden blinkend, aktuelle Werte stehend angezeigt. Hinweise: I. Mit Taste „Prog" können Sie jederzeit einen Programmschrift auf- rufen Oder das Programmieren abbrechen. 2. Während des Programmierens können keine manuellen „Auf" Oder „Ab"-BefehIe getätigt werden. -
Seite 13: Menüauswahl
Taste: „Enter" Temperaturwert bestätigen. Rechte beide Ziffern: eingestellter Windwert blinkt Linke beide Ziffern : momentan gemessener Windwert A Oder V gewünschten Windwert Taste: einstellen. „Enter" Windwert bestätigen Taste: Momentan gemessene Temperatur, Licht- und Windwerte erscheinen. Programmierung ist beendet. Taste: Prog" 3 x drücken Symbol Zeiten blinkt Taste:... -
Seite 14: Programmierung Der
Menü 2 (z. B. for Jalousien) Lichtwert Ausfahren Stufe 4 Windwert Stufe Verzögerungszeit Ausfahren 5 Min. Lichbwert Einfahren Stufe Verzögerungszeit Einfahren 20 Min. Temperatur Menü 3 (z. B. für Wintergartenbeschattung) Lichtwert Ausfahren Stufe 5 Windwert Stufe 4 Lichtwert Einfahren Stufe 4 Verzögerungszeit Ausfahren 5 Min. -
Seite 15: Programmabfrage
Programmabfrage Identisch mit der Programmierung Punkt 8, jedoch ohne Verände- rung der Werte. • Reset-Programmlöschung Taste „Reset" mit einem Kugelschreiber Oder ähnlichem Gegenstand betätigen. Die Anzeige erlischt. [AB]-Taste zusätzlich betätigen. Anschließend „Reset"-Taste loslassen (Vollanzeige erscheint für ca. 2 Sek.). Nach Erlöschen der Vollanzeige erscheint clr. -
Seite 16: Testautomatik Für Den Lichtwert
Löschen der Zwischenstellung bzw. Wendeposition Nach ununterbrochener Ausführung des „Auf"-Befehls (je nach ein- gestellter Impulsdauer zwischen 30 Sek. und 3 Min.), angezeigt durch das Symbol ESO, kann das Löschen durch gemeinsames Drücken der [AUF]- und [ABI-Taste (mind. 3 Sek.) durchgeführt werden. -
Seite 17: Hinweise Für Die Fehlersuche
