Inhaltszusammenfassung für HERKULES Pro Mulcher 5500

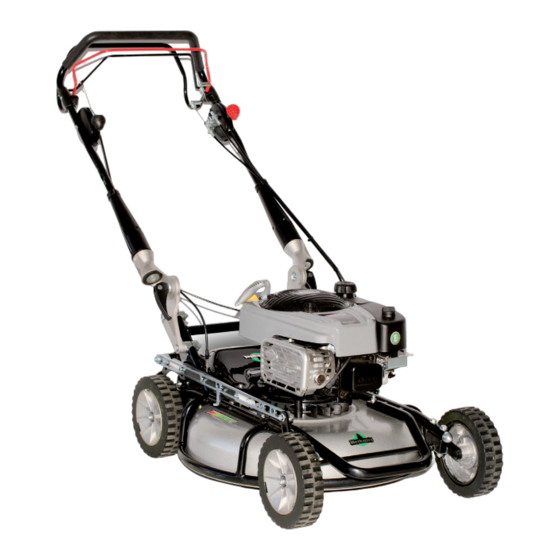

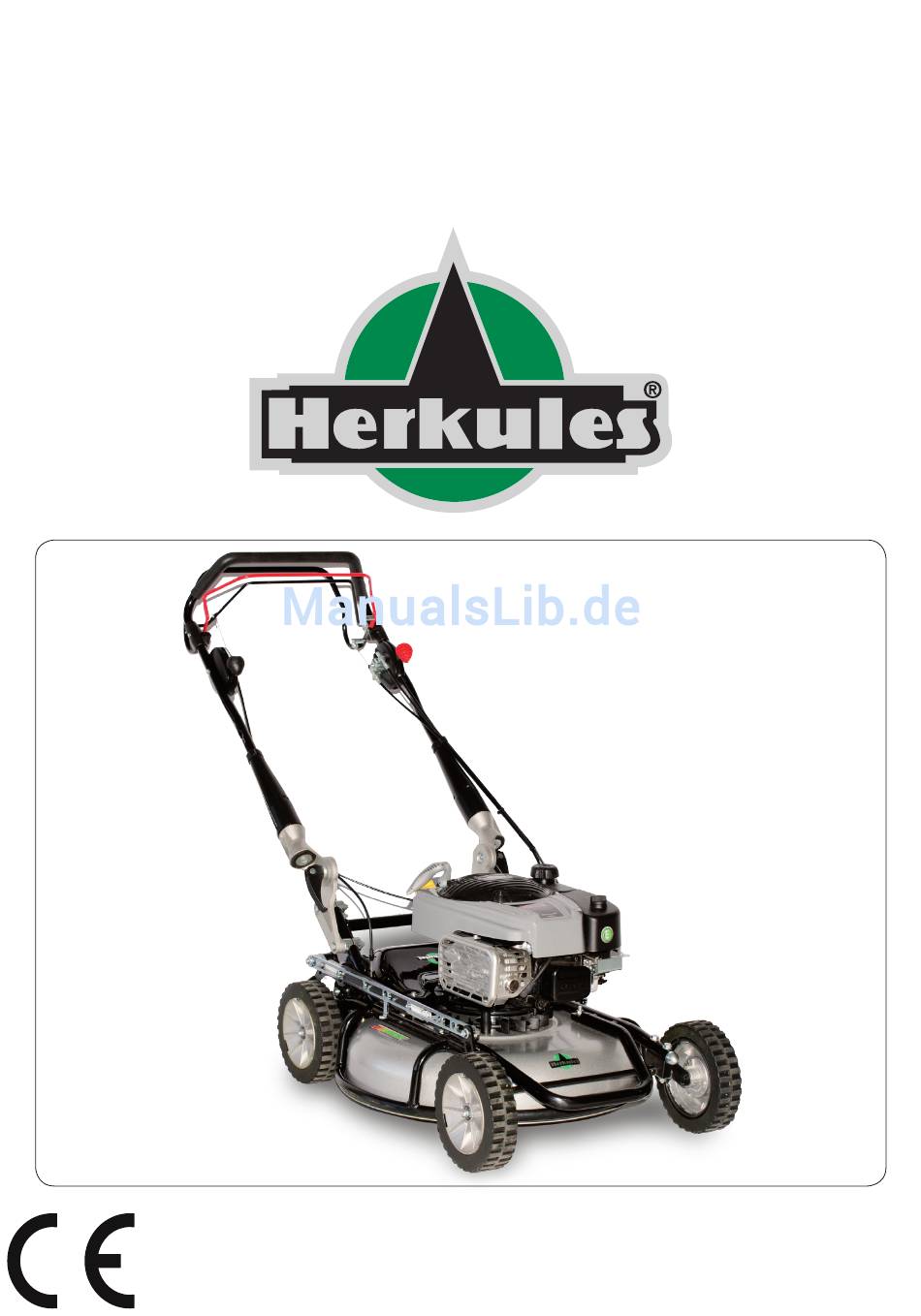

- Seite 1 Bedienungsanleitung Pro Mulcher 5500...
- Seite 3 Wir danken Ihnen für den Kauf eines Herkules Rasenmähers. Der Herkules Rasenmäher ist für den sicheren und zuverlässigen Betrieb konstruiert, wenn er gemäß der Betriebsanleitung bedient wird. Lesen Sie diese Bedienungsanleitung und die europäischen Sicherheitsvorschriften sorgfältig durch, bevor Sie den Rasenmäher in Betrieb nehmen.
-
Seite 4: Inhaltsverzeichnis
1) Inhalt 1) Inhalt ....4 9) Typenschild ....10 1) Erklärung der Symbole . - Seite 5 Motor an, trennen Sie das Kabel der Zünd- kerze und kontrollieren Sie, ob etwas beschädigt wurde. Reparieren Sie den eventuellen Schaden, bevor Sie den Rasenmäher weiterbenutzen und wenden Sie sich bei einem schweren Schaden an einen Herkules-Händler in Ihrer Nähe.
-
Seite 6: Teilebeschreibung
3) Teilebeschreibung 1. Bremsgriff 10. Griff für die Einstellung der Schnitthöhe 2. Gashebel 11. Vibrationsdämpfer 3. Motor 12. Gehäuse 4. Antriebsbügel 13. Benzintank 5. Hebel zur Geschwindigkeitsregelung 14. Öltank 6. Schnellanschluss für Wasser 15. Messer 7. Befestigungshebel des Lenkers 16. Scheiben mit hohem Reibungskoeffizient 8. -
Seite 7: Inbetriebnahme
4) Inbetriebnahme KoNTrollE vor dEm STArT AcHTUNG! Das Messer beginnt sich zu Überprüfen Sie vor jedem Start die folgenden Punkte drehen, wenn der Motor gestartet wird. und führen Sie bei Bedarf die erforderlichen War- tungsarbeiten durch. Halten Sie den Griff (1) während des Betriebs ge- drückt;... -
Seite 8: Einstellung Der Schnitthöhe
5) Einstellung der Schnitthöhe mähverfahren Regulieren Sie die Geschwindigkeit in Abhängigkeit 80 mm von der Rasenhöhe. Wählen Sie die Höchstgeschwin- digkeit des Motors für hohes Gras oder die Mindestge- schwindigkeit für niedriges Gras. Einstellung der Schnitthöhe Stellen Sie den Motor immer erst ab und warten 30 mm Sie, bis das Messer vollkommen still steht. -
Seite 9: Kontrollen Und Einstellungen
Flammen auf; h- Bringen Sie Ihren Rasenmäher am Ende einer je- nal-Ersatzteile von Herkules verwendet werden; den Saison zu Ihrem Herkules-Händler zur Durch- nur so bleibt die Qualität Ihres Rasenmähers auf dem gleichen Niveau wie beim Kauf. -
Seite 10: Einlagerung
ÖL MOBILFLUID 424 / API GL Nach der Einstellung immer prüfen, dass sich die Rä- 445 ml = 500 h der frei drehen, wenn der Rasenmäher bei stillstehen- dem Motor rückwärts gezogen und der Antriebsbügel nicht betätigt wird. Getriebeöl: Prüfen Sie den Getriebeölstand mithilfe der Ablass- schraube(12) und ersetzen Sie es alle 500 Betriebsstun- den. -
Seite 11: Technische Daten
10) Technische daten Motortyp Einzylinder -Benziner -OHV -Ottomo- tor -4T -Luftkühlung Motormarke B&S Motormodell 850e SERIES ™ Tankkapazität 1,1 l Ölkapazität 0,6 l Hubraum (ccm) Anlasser Reversierstarter Vorschub Getriebe über Keilriemen Antriebsart Variomatik Art der Räder Aluminium Größe Vorderrad (mm) Größe Hinterrad (mm) Reinigungsanschluss Karosserie... -
Seite 12: Garantie
11) Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules Rasenmäher eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-checkheft alle Inspektionen eingetragen und somit dokumentiert werden. -
Seite 13: Konformitätserklärung 5500Svb
12) Konformitätserklärung 5500SvB Der Unterzeichnende, Hersteller und Hinterleger der Dokumentation, AcTIVE s.r.l. - Via Delmoncello, 12 -26037 San Giovanni in croce (cR) ITALY Angewandtes Konformitätsbewertungsverfahren: ANHANG vI (I) erklärt, dass der Rasenmäher: Bauart: Verbrennungsmotor Marke: Active Typ: 5500 SVB Von Serien-Nr: 55VB150001 55VB155000 Motor: Motor Fabrikant... -
Seite 14: Notizen
13) Notizen...
