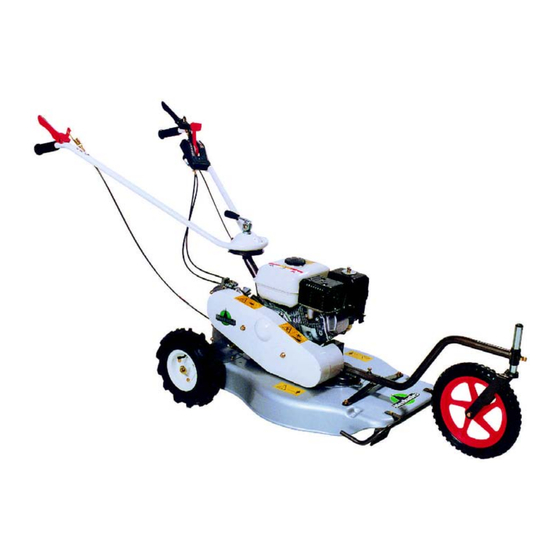

- Seite 1 Bedienungsanleitung Herkules SH 50 Stand/Version: 04/01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..........................3 - & G ....................... 4 EFAHRENHINWEISE Einleitung ............................. 4 ..........................4 ECHNISCHE ATEN Beschreibung der Bedienelemente ....................... 5 ......................... 6 CHNITTHÖHENVERSTELLUNG Inbetriebnahme ............................ 6 ........................6 BSTELLEN DES OTORS ............................6 ÄHEN ............................6 ENDEN Wartung der Maschine ........................6 ............................ -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise 1. Sicherheitsvorschriften beachten. geschlossenen Räumen in Betrieb genommen werden. 2. Diese Bedienungsanleitung sorgfältig durchlesen. 15. Kontrollieren Sie vor jedem Mähen den sicheren Sitz des 3. Jugendliche unter 16 Jahren dürfen den Mäher nicht Messers und die Schneidflächen. Sollte das Messer auf bedienen. -
Seite 4: Warn- & Gefahrenhinweise
1.1 Warn- & Gefahrenhinweise Auf Ihrem HERKULES Allesmäher sind Warn- & Gefahrenhinweise durch Bildzeichen ersetzt. Bitte prägen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. a) Vor Inbetriebnahme die Gebrauchsanweisung lesen. b) Dritte aus dem Gefahrenbereich entfernen. -
Seite 5: Beschreibung Der Bedienelemente
3 Beschreibung der Bedienelemente Fahrkupplung Drücken Sie den Hebel, um den Fahrantrieb einzuschalten („on“) , lassen Sie den Hebels los, um den Fahrantrieb auszuschalten ( „off“). Messerkupplung Drücken Sie den Hebel um den Messerantrieb einzuschalten. Motorstop Schalter zum Stillsetzten des Motors. Schalthebel Bestimmt die Geschwindigkeit der Maschine Gashebel... -
Seite 6: Schnitthöhenverstellung
3.1 Schnitthöhenverstellung Verstellen Sie die Schnitthöhe nur bei nichtlaufendem Motor. Der Allesmäher SH 50 verfügt über eine Höhenverstellung. Zum Verstellen lösen Sie die Stellschraube am Vorderrad und stellen die gewünschte Schnitthöhe ein. Sichern Sie die Stellschraube mit der Kontermutter. Achtung: Der Allesmäher wird ohne Motor- , und Getriebeöl sowie ohne Benzin ausgeliefert. -
Seite 7: Wartungsplan
5.1 Wartungsplan Bitte führen Sie den Jahrescheck (J) einmal im Jahr, den Monatscheck (M) einmal im Monat und den Tagescheck (T) vor jedem Gebrauch durch. Unterlassung von Inspektionen und Wartung kann zu Unfällen führen. Um die Maschine effizient und sicher zu nutzen, inspizieren Sie die Maschine laut folgender Liste. -
Seite 8: Langzeitlagerung
5.3 Langzeitlagerung Wählen Sie einen gut belüfteten Ort. Vor dem Ablassen von Benzin achten Sie darauf, daß Motor und Auspuff abgekühlt sind. Halten Sie Feuer und offenes Licht fern 1. Wenn Sie die Maschine mehr als 30 Tage nicht benutzen, lösen Sie die Benzinablaß-Schraube um das Benzin aus dem Vergaser und dem Tank abzulassen. -
Seite 9: Keilriemen
5.5 Keilriemen Sowohl der Antriebsriemen als auch der Messerriemen nutzen sich mit der Zeit ab. Prüfen Sie beide Keilriemen regelmäßig und tauschen Sie die Keilriemen nötigenfalls aus. Antriebsriemen Messerriemen Bestellnummer 89-6122-002401 89-6132-002401 Einstellintervalle Erstmals nach 20 Stunden, dann alle 100 Stunden 5.6 Wartung des Messers 5.6.1 Inspektion und Austausch 1. -
Seite 10: Fehlverhalten Der Maschine Im Betrieb
5.8 Fehlverhalten der Maschine im Betrieb Sollten folgende Erscheinungen auftreten, behandeln Sie sie entsprechend den Anweisungen. Erscheinung Grund Abhilfe Gras wir nur schlecht geschnitten Gras ist naß Warten Sie, bis es trocken ist. Gras ist zu lang Mähen Sie nochmals mit höherer Schnitthöhe. -
Seite 11: Eg-Konformitätserklärung
EG-Konformitätserklärung Wir, OREC Co., Limited 548-22 Hiyoshi, Hirokawa-cho Yame-gun Fukuoka Pref., 843-01 Japan erklären auf eigene und alleinige Verantwortung, daß die folgenden Maschine Allesmäher Kategorie Handelsmarke OREC SH-50 Modell mit den folgenden gesetzl., Bestimmungen übereinstimmen: Richtlinie 89/392 CEE modifieziert EN292-2: 1991 Ort und Datum der Ausstellung OREC Co., Limited 20 Dezember 1995...
