4.2

Daten auf den Computer laden

Um die Messdaten nach abgeschlossener Datenaufzeichnung auf den Computer zu
übertragen, klicken Sie auf den „Download"-Button im „Data Logger Device" Fenster der
Software. Hier können Sie wieder den erscheinenden Anweisungen folgen um ihre Daten auf
den Computer zu übertragen und dort zu speichern. Bitte beachten Sie, dass Sie für den Fall,
dass sie ein Passwort festgelegt haben, dieses hier korrekt eingeben müssen um diesen Schritt
durchzuführen (in den Werkseinstellungen ist kein Passwort festgelegt).Wenn die Daten
heruntergeladen sind, zeigt sich ein „Download Finished"-Fenster und Sie können auf „Open"
klicken um die Daten anzuzeigen.
4.3

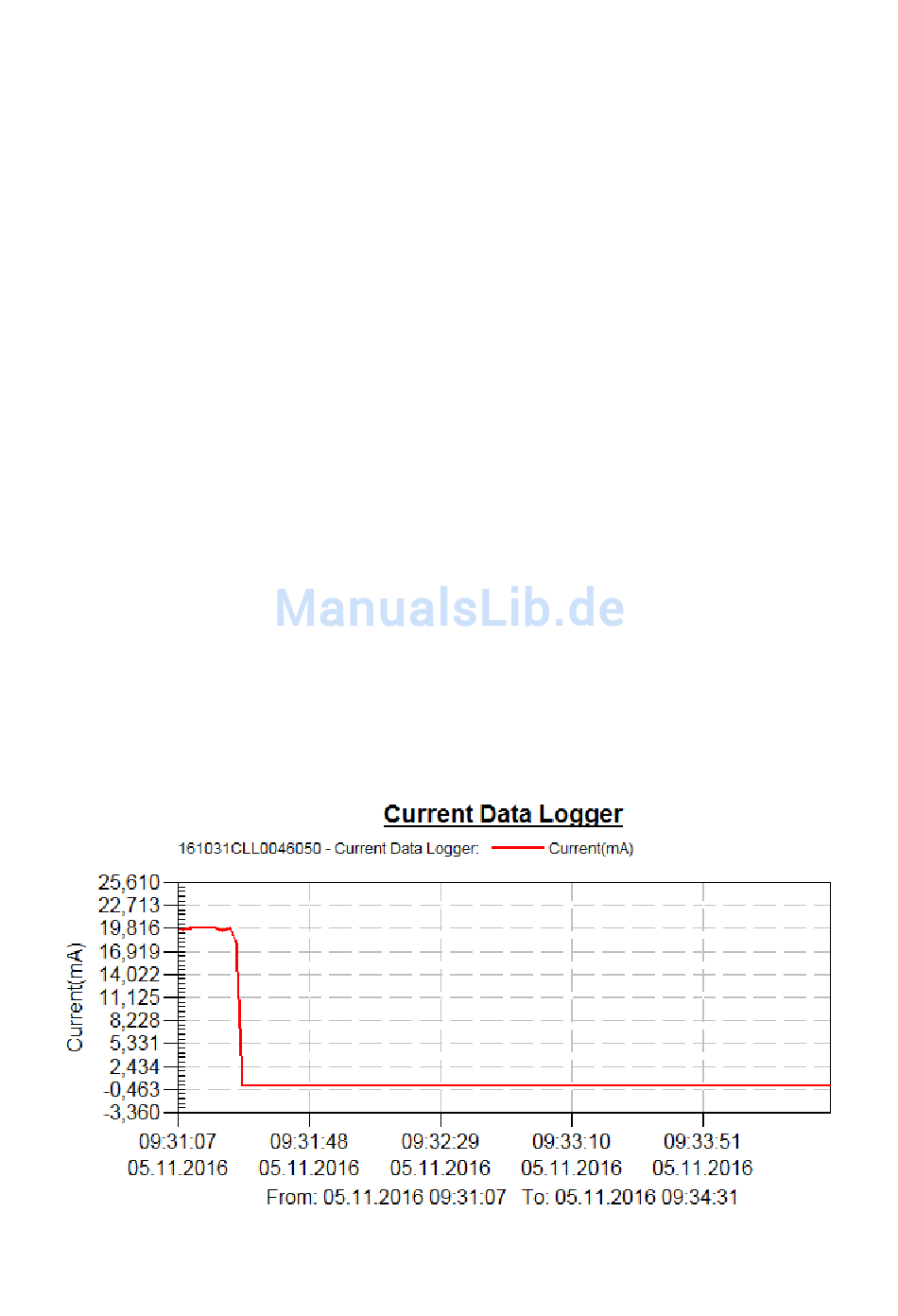

Graphen erstellen

1. Starten Sie die Software.
Sie können eine Datenlogger-Datei (*.dlg, *.mdlg) über das Menü „File -> Open",
2.
wählen und der Graph wird angezeigt.
3. Hineinzoomen: Klicken und ziehen Sie mit der Maus einen Kasten um eine Bereich
des Graphen, um die gewählte Fläche zu vergrößern.
Herauszoomen: Klicken Sie auf „Undo Last" oder „Undo All" in der Toolbar, um die
letzte Vergrößerung rückgängig zu machen bzw. den Graphen in Originalgröße
anzuzeigen.
Verschieben: Drücken und halten Sie die mittlere Maustaste und bewegen Sie die
Maus, um den Graphen in x- bzw. y-Richtung zu verschieben.
4. Datenpunkte können Sie dadurch markieren, dass Sie auf die Fläche des Graphen
rechtsklicken und im auftauchenden Menü „Mark Data Points" auswählen. Dadurch
werden Markierungen auf allen Stichprobenpunkten erscheinen.
5. Einstellungen am Graphen: Rechtsklicken Sie auf die Fläche der Graphen. Es
erscheint wieder das Menü, in welchem Sie „Graph Settings" auswählen müssen.
Danach können Sie Farbe, Schriftart, Größe und Einheiten des Graphen auswählen.
4.4

Ermittelte Daten umrechnen

Grundsätzlich zeigt der Datenlogger PCE-CCL 1 die Messergebnisse in mA an.
