MON201CL | Bedienungshandbuch | Betrieb
4.8

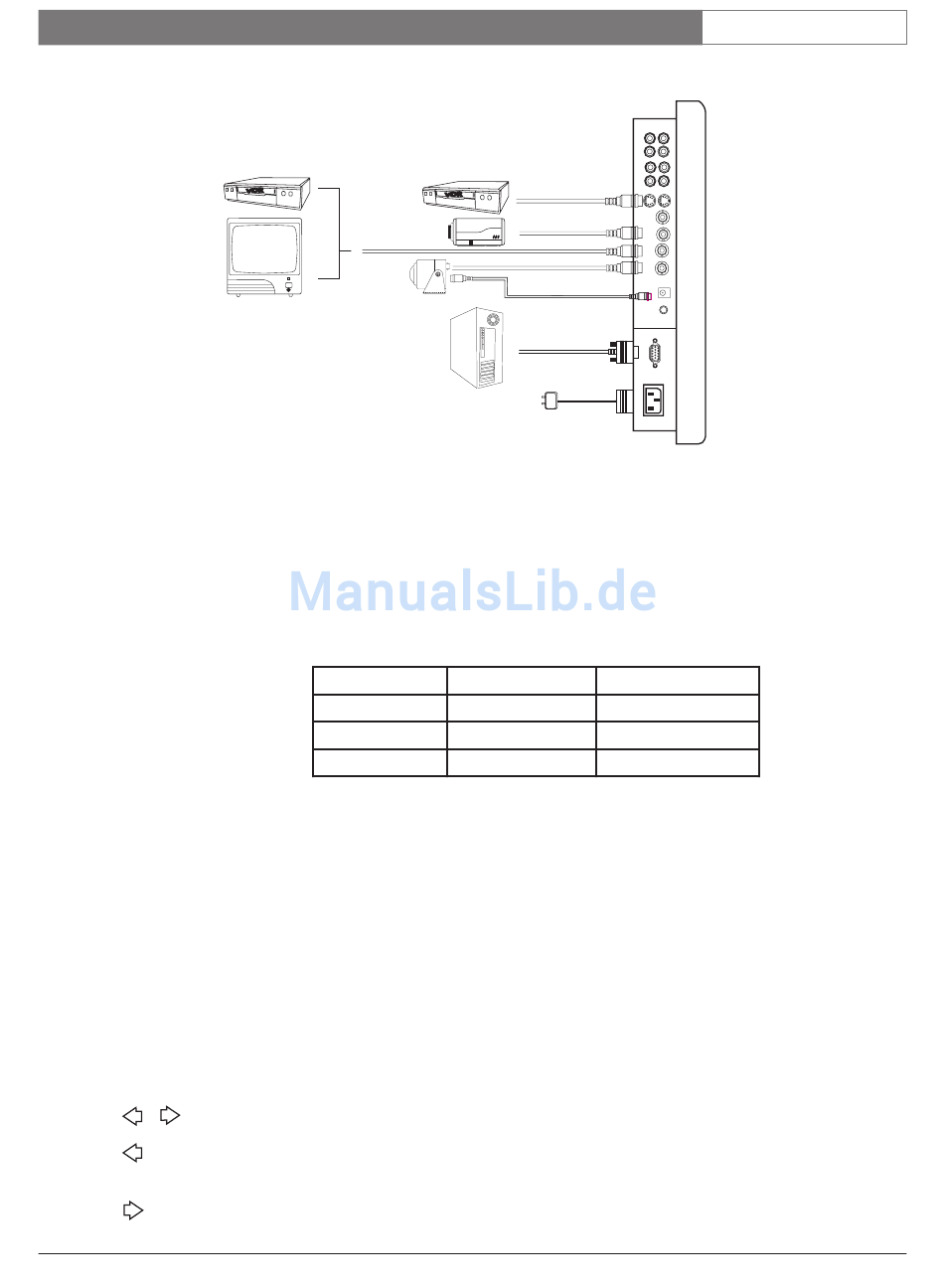

Abbildung der Anschlüsse
Abbildung 6: Anschluss von Geräten
4.9
Ventilation
Damit es nicht zu Überhitzung des Geräts kommen kann, dürfen die Lüftungsöffnungen an der Rückseite des Monitors
nicht abgedeckt sein.
5.0
BETRIEB
5.1
Bedienelemente an der Vorderseite
(Abbildung 1)
Netzschalter
Ein/Ausschalten des Monitors. Wenn
der Monitor ausgeschaltet wurde,
befindet er sich im Standby-Modus.
Adjust
/
Einstellen der Werte im OSD-Menü
Einstellen eines niedrigeren Wertes oder
Ein-/Ausschalten.
Einstellen eines höheren Wertes oder
Ein-/Ausschalten.
Bosch Security Systems | 11 February 2004
Ausschleifen zu
Loop out to
einem anderen
another
Videogerät
video device
a. Schließen Sie den PC über den VGA-Anschluss an den Monitor an,
wie in Abbildung 6 dargestellt.
b. Schließen Sie ein externes Gerät wie z. B. einen DVD- oder Game-
Player an den Monitor an, wie in Abbildung 6 dargestellt.
c. Schließen Sie CCD-Kamera 1 und 2 über die Videoeingänge 1 und 2
(BNC-Anschluss) an den Monitor an, wie in Abbildung 6 dargestellt.
d. Unterstützte Auflösung
640 x 480 60 Hz
800 x 600 56 Hz
640 x 480 72 Hz
800 x 600 70 Hz
640 x 480 75 Hz
800 x 600 72 Hz
800 x 600 75 Hz
Hinweis: Eine 1024 x 768 VGA-Eingabequelle ist Software-skalierbar auf
800 x 600.
Select
Menu
Input
IR-Empfänger
DVD oder eine
andere
DVD or other
Videoquelle
video source
Kamera oder eine
Camera or other
andere
video source
Camera or other
Kamera oder eine
andere Videoquelle
video source
12 V DC Ausgabe
DC 12V Output
PC
PC
AC Core
Netzanschluss
1024 x 768 60 Hz
Auswählen eines Untermenüs über
General / Video / VGA
Aktivieren/Deaktivieren des OSD-Menüs
und Auswählen der Funktion General /
Video / VGA.
Auswählen der Eingabe über CVBS1,
CVBS2, Y/C oder VGA.
Infrarotempfänger für Fernbedienung.
DE | 9
