MON201CL | Bedienungshandbuch | Vorderseite
1

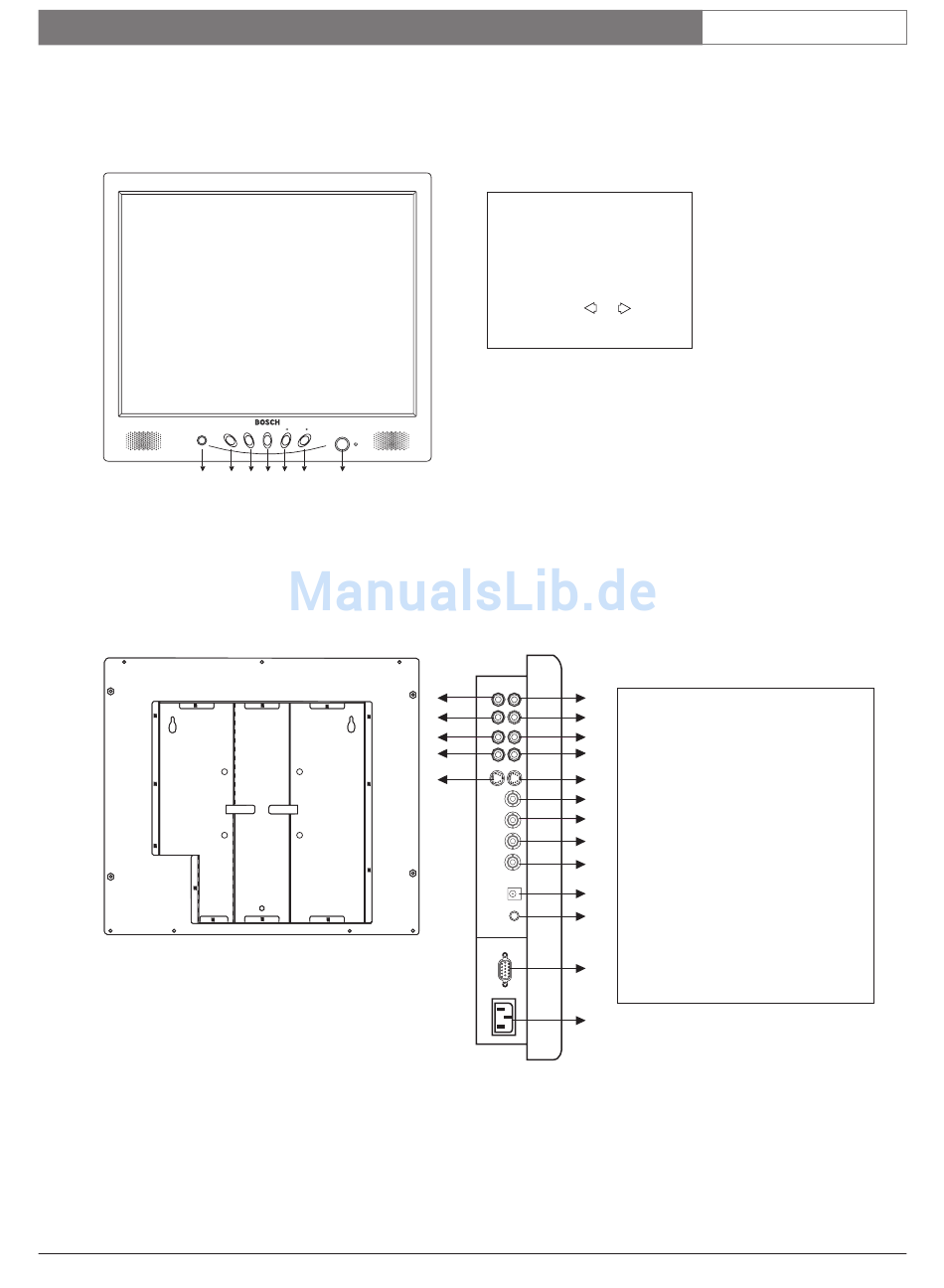

Abbildung 1: Vorderseite
Abbildung 2: Rückseite
Bosch Security Systems | 14. März 2005
MON201CL
Input
Menu
Select
Adjust
2 3 4 5 6
7
Taste
Key:
IR-Empfänger
1
IR Receiver
Input
2
Input
3
Menu
Menu
4
Select
Select
5, 6 Adjust
Adjust
/
7
Power
Netzschalter
1
3
4
2
7
5
6
8
10
9
11
12
13
14
15
16
17
18
Anschluss:
Connector:
1, 2 AUDIO 2 IN (L, R)
1, 2 AUDIO 2 IN (L, R)
3, 4 AUDIO 2 OUT (L, R)
3, 4 AUDIO 2 OUT (L, R)
5, 6 AUDIO 1 IN (L, R)
5, 6 AUDIO 1 IN (L, R)
7, 8 AUDIO 2 OUT (L, R)
7, 8 AUDIO 1 OUT (L, R)
9
9
Y/C IN (S-Video)
Y/C IN (S-Video)
10
Y/C OUT (S-Video)
10
Y/C OUT (S-Video)
11
VIDEO 2 OUT
11
VIDEO 2 OUT
12
VIDEO 2 IN
12
VIDEO 2 IN
13
VIDEO 1 OUT
13
VIDEO 1 OUT
14
VIDEO 1 IN
14
VIDEO 1 IN
15
12 V DC Leistungsabgabe (500 mA)
15
DC12V Power Output (500 mA)
16
AUDIO LIVE OUT (Stereo)
16
AUDIO LIVE OUT (Stereo)
17
PC/VGA INPUT
17
PC/VGA INPUT
18
Netzstecker
18
Mains
