EKCC7-W
Inhalt
1. Geliefertes Zubehör und konzipierte Verwendung .................... 1
2. Allgemeine Anordnung und Einrichten eines Systems.............. 2
3. Installation ................................................................................. 2
3.1.
Anbringungsort............................................................................... 2
3.2.
Zentralsteuerung verkabeln ........................................................... 2
4. Installateur-Einstellungen .......................................................... 3
4.1.
Installateur-Einstellungen in Kraft setzen....................................... 3
4.2.
Sprache.......................................................................................... 3
4.3.
Mögliche Betriebsarten .................................................................. 3
4.4.
Zentraler Brauchwassertank? ........................................................ 3
4.5.
Reserveheizung? ........................................................................... 4
4.6.
Systemanordnung?........................................................................ 4
EIN/AUS-Methode ......................................................................... 4
Konfiguration.................................................................................. 4
4.6.
Systemanordnung?........................................................................ 4
4.7.
Steuerungsparameter .................................................................... 5
4.8.
Diagnose........................................................................................ 5
4.9.
IP-Einstellungen............................................................................. 5
5. Betrieb ....................................................................................... 5
5.1.
Grundlegende Steuerung............................................................... 5
5.2.
Hauptmenü .................................................................................... 5
An System-Info .............................................................................. 5
An Einheiten-Info ........................................................................... 5
An Brauchwasser-Info.................................................................... 6
An Benutzereinstellungen .............................................................. 6
6. Handhabung von Alarmen......................................................... 7
6.1.
Alarm von Einheiten....................................................................... 7
6.2.
Systemalarme ................................................................................ 7
6.3.
Alarm-Menü ................................................................................... 7
7. Fehlerdiagnose und -beseitigung .............................................. 7
8. Abbildungen............................................................................... 8
9. Bedienung der Zentralsteuerung und Menüstruktur ................ 10
Das Original der Anleitung ist in Englisch geschrieben. Bei den
Anleitungen in anderen Sprachen handelt es sich um Übersetzungen
des Originals.
Installations- und Betriebsanleitung
1
Zentralsteuerung für Hydroboxen
1.
Geliefertes Zubehör und konzipierte
Seite
Verwendung
1
4
Konzipierte Verwendung
Die Zentralsteuerung ist für die Steuerung folgender, in Kaskade
geschalteter Einheiten von Daikin.
Baureihe EKHBRD*
Baureihe EKHVM*
HXHD125*
EWAQ16..64
EWYQ16..64
Jede Einheit oder jede Gruppe von Einheiten wird über ein RTD-W
ModBus Gateway (separat zu kaufen bei Daikin) an die
Zentralsteuerung angeschlossen.
Darüber hinaus kann die Zentralsteuerung andere Komponenten der
Installation steuern. Siehe dazu
Einrichten eines Systems" auf Seite
Installations- und
Betriebsanleitung
2
5
6

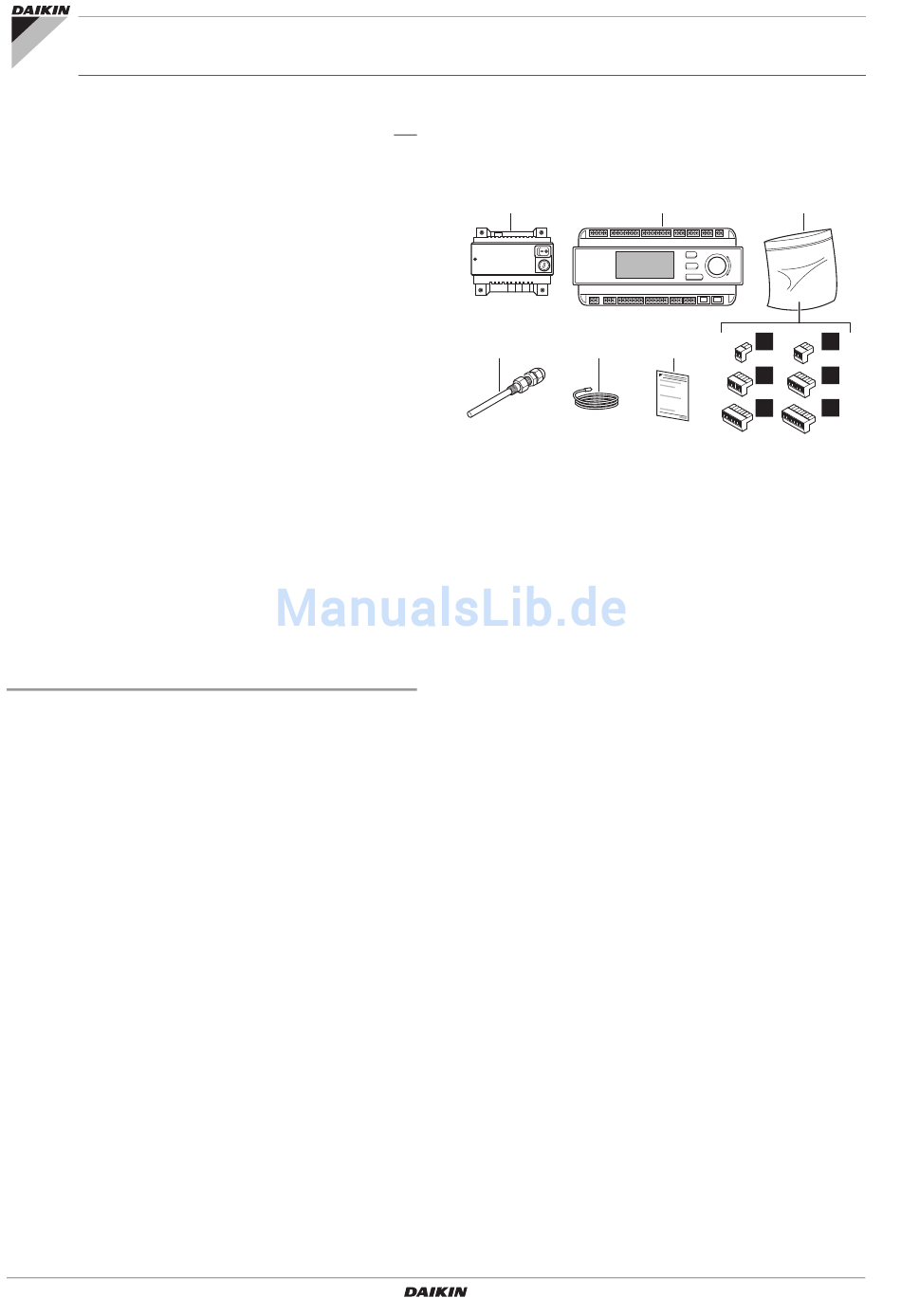

1 Netzteil 24 V AC für Microtech III Controller (Siemens)
2 POL687.70 Microtech III Zentralsteuerung
(Siemens/McQuay)
3 Steckverbinder für Microtech III Controller
4 Sensorhalter
5 Sensor für Wasser-Normalvorlauftemperatur
6 Grundlegende Installationsanweisungen
"2. Allgemeine Anordnung und
2.
Zentralsteuerung für Hydroboxen
3
×2
×5
×1
×1
×1
×2
EKCC7-W
4P341705-1 - 2013.02
