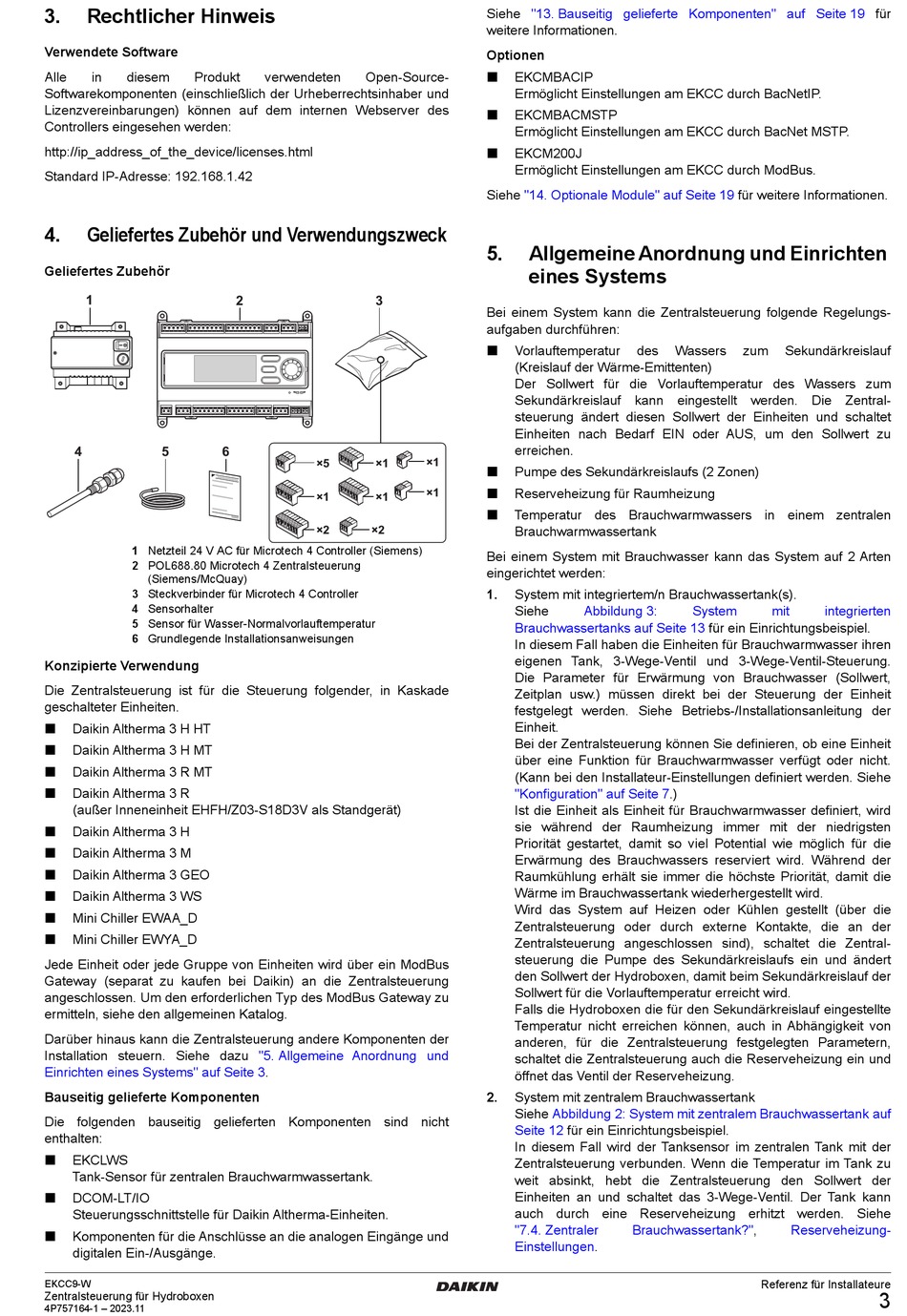

3.
Rechtlicher Hinweis
Verwendete Software
Alle
in
diesem
Produkt
Softwarekomponenten (einschließlich der Urheberrechtsinhaber und
Lizenzvereinbarungen) können auf dem internen Webserver des
Controllers eingesehen werden:
http://ip_address_of_the_device/licenses.html
Standard IP-Adresse: 192.168.1.42
4.
Geliefertes Zubehör und Verwendungszweck
Geliefertes Zubehör
1
4
5
1 Netzteil 24 V AC für Microtech 4 Controller (Siemens)
2 POL688.80 Microtech 4 Zentralsteuerung
(Siemens/McQuay)
3 Steckverbinder für Microtech 4 Controller
4 Sensorhalter
5 Sensor für Wasser-Normalvorlauftemperatur
6 Grundlegende Installationsanweisungen
Konzipierte Verwendung
Die Zentralsteuerung ist für die Steuerung folgender, in Kaskade
geschalteter Einheiten.
Daikin Altherma 3 H HT
Daikin Altherma 3 H MT
Daikin Altherma 3 R MT
Daikin Altherma 3 R
(außer Inneneinheit EHFH/Z03-S18D3V als Standgerät)
Daikin Altherma 3 H
Daikin Altherma 3 M
Daikin Altherma 3 GEO
Daikin Altherma 3 WS
Mini Chiller EWAA_D
Mini Chiller EWYA_D
Jede Einheit oder jede Gruppe von Einheiten wird über ein ModBus
Gateway (separat zu kaufen bei Daikin) an die Zentralsteuerung
angeschlossen. Um den erforderlichen Typ des ModBus Gateway zu
ermitteln, siehe den allgemeinen Katalog.
Darüber hinaus kann die Zentralsteuerung andere Komponenten der
Installation steuern. Siehe dazu
Einrichten eines Systems" auf Seite
Bauseitig gelieferte Komponenten
Die folgenden bauseitig gelieferten Komponenten sind nicht
enthalten:
EKCLWS
Tank-Sensor für zentralen Brauchwarmwassertank.
DCOM-LT/IO
Steuerungsschnittstelle für Daikin Altherma-Einheiten.
Komponenten für die Anschlüsse an die analogen Eingänge und
digitalen Ein-/Ausgänge.
EKCC9-W
Zentralsteuerung für Hydroboxen
4P757164-1 – 2023.11
verwendeten
Open-Source-
2
3
6
×5
×1
×1
×1
×2
×2
"5. Allgemeine Anordnung und
3.
Siehe
"13. Bauseitig gelieferte Komponenten" auf Seite 19
weitere Informationen.
Optionen
EKCMBACIP
Ermöglicht Einstellungen am EKCC durch BacNetIP.
EKCMBACMSTP
Ermöglicht Einstellungen am EKCC durch BacNet MSTP.
EKCM200J
Ermöglicht Einstellungen am EKCC durch ModBus.
Siehe
"14. Optionale Module" auf Seite 19
5.
Allgemeine Anordnung und Einrichten
eines Systems
Bei einem System kann die Zentralsteuerung folgende Regelungs-
aufgaben durchführen:
Vorlauftemperatur
(Kreislauf der Wärme-Emittenten)
Der Sollwert für die Vorlauftemperatur des Wassers zum
Sekundärkreislauf kann eingestellt werden. Die Zentral-
steuerung ändert diesen Sollwert der Einheiten und schaltet
Einheiten nach Bedarf EIN oder AUS, um den Sollwert zu
erreichen.
×1
Pumpe des Sekundärkreislaufs (2 Zonen)
×1
Reserveheizung für Raumheizung
Temperatur des Brauchwarmwassers in einem zentralen
Brauchwarmwassertank
Bei einem System mit Brauchwasser kann das System auf 2 Arten
eingerichtet werden:
1.
System mit integriertem/n Brauchwassertank(s).
Siehe
Abbildung 3:
Brauchwassertanks auf Seite 13
In diesem Fall haben die Einheiten für Brauchwarmwasser ihren
eigenen Tank, 3-Wege-Ventil und 3-Wege-Ventil-Steuerung.
Die Parameter für Erwärmung von Brauchwasser (Sollwert,
Zeitplan usw.) müssen direkt bei der Steuerung der Einheit
festgelegt werden. Siehe Betriebs-/Installationsanleitung der
Einheit.
Bei der Zentralsteuerung können Sie definieren, ob eine Einheit
über eine Funktion für Brauchwarmwasser verfügt oder nicht.
(Kann bei den Installateur-Einstellungen definiert werden. Siehe
"Konfiguration" auf Seite
Ist die Einheit als Einheit für Brauchwarmwasser definiert, wird
sie während der Raumheizung immer mit der niedrigsten
Priorität gestartet, damit so viel Potential wie möglich für die
Erwärmung des Brauchwassers reserviert wird. Während der
Raumkühlung erhält sie immer die höchste Priorität, damit die
Wärme im Brauchwassertank wiederhergestellt wird.
Wird das System auf Heizen oder Kühlen gestellt (über die
Zentralsteuerung oder durch externe Kontakte, die an der
Zentralsteuerung angeschlossen sind), schaltet die Zentral-
steuerung die Pumpe des Sekundärkreislaufs ein und ändert
den Sollwert der Hydroboxen, damit beim Sekundärkreislauf der
Sollwert für die Vorlauftemperatur erreicht wird.
Falls die Hydroboxen die für den Sekundärkreislauf eingestellte
Temperatur nicht erreichen können, auch in Abhängigkeit von
anderen, für die Zentralsteuerung festgelegten Parametern,
schaltet die Zentralsteuerung auch die Reserveheizung ein und
öffnet das Ventil der Reserveheizung.
2.
System mit zentralem Brauchwassertank
Siehe
Abbildung 2: System mit zentralem Brauchwassertank auf
Seite 12
für ein Einrichtungsbeispiel.
In diesem Fall wird der Tanksensor im zentralen Tank mit der
Zentralsteuerung verbunden. Wenn die Temperatur im Tank zu
weit absinkt, hebt die Zentralsteuerung den Sollwert der
Einheiten an und schaltet das 3-Wege-Ventil. Der Tank kann
auch durch eine Reserveheizung erhitzt werden. Siehe
"7.4. Zentraler
Einstellungen.
für weitere Informationen.
des
Wassers
zum
Sekundärkreislauf
System
mit
für ein Einrichtungsbeispiel.
7.)
Brauchwassertank?",
Reserveheizung-
Referenz für Installateure
für
integrierten
3
