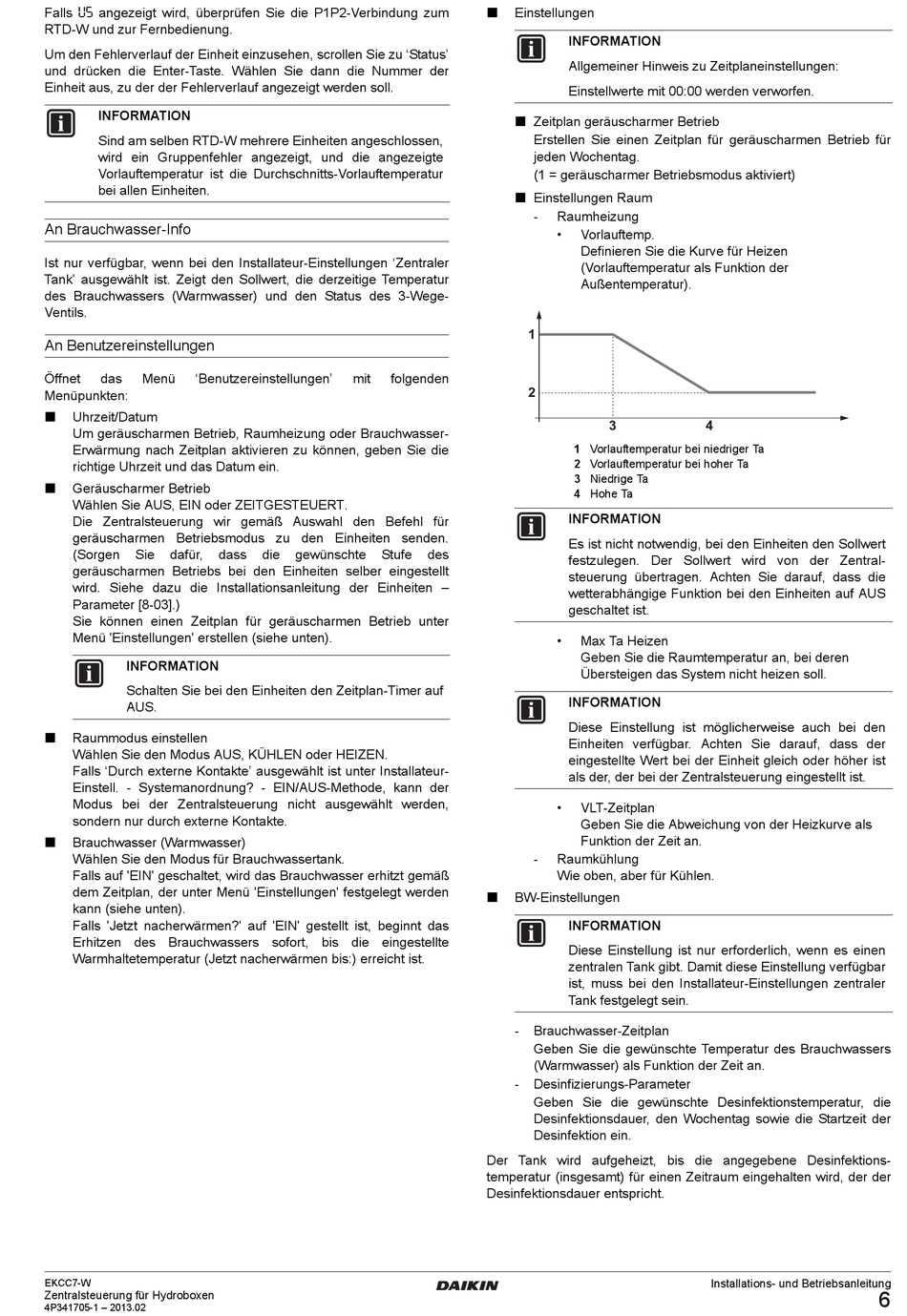

Falls
angezeigt wird, überprüfen Sie die P1P2-Verbindung zum
RTD-W und zur Fernbedienung.
Um den Fehlerverlauf der Einheit einzusehen, scrollen Sie zu 'Status'
und drücken die Enter-Taste. Wählen Sie dann die Nummer der
Einheit aus, zu der der Fehlerverlauf angezeigt werden soll.
INFORMATION
Sind am selben RTD-W mehrere Einheiten angeschlossen,
wird ein Gruppenfehler angezeigt, und die angezeigte
Vorlauftemperatur ist die Durchschnitts-Vorlauftemperatur
bei allen Einheiten.
An Brauchwasser-Info
Ist nur verfügbar, wenn bei den Installateur-Einstellungen 'Zentraler
Tank' ausgewählt ist. Zeigt den Sollwert, die derzeitige Temperatur
des Brauchwassers (Warmwasser) und den Status des 3-Wege-
Ventils.
An Benutzereinstellungen
Öffnet
das
Menü
'Benutzereinstellungen'
Menüpunkten:
Uhrzeit/Datum
Um geräuscharmen Betrieb, Raumheizung oder Brauchwasser-
Erwärmung nach Zeitplan aktivieren zu können, geben Sie die
richtige Uhrzeit und das Datum ein.
Geräuscharmer Betrieb
Wählen Sie AUS, EIN oder ZEITGESTEUERT.
Die Zentralsteuerung wir gemäß Auswahl den Befehl für
geräuscharmen Betriebsmodus zu den Einheiten senden.
(Sorgen
Sie
dafür,
geräuscharmen Betriebs bei den Einheiten selber eingestellt
wird. Siehe dazu die Installationsanleitung der Einheiten –
Parameter [8-03].)
Sie können einen Zeitplan für geräuscharmen Betrieb unter
Menü 'Einstellungen' erstellen (siehe unten).
INFORMATION
Schalten Sie bei den Einheiten den Zeitplan-Timer auf
AUS.
Raummodus einstellen
Wählen Sie den Modus AUS, KÜHLEN oder HEIZEN.
Falls 'Durch externe Kontakte' ausgewählt ist unter Installateur-
Einstell. - Systemanordnung? - EIN/AUS-Methode, kann der
Modus bei der Zentralsteuerung nicht ausgewählt werden,
sondern nur durch externe Kontakte.
Brauchwasser (Warmwasser)
Wählen Sie den Modus für Brauchwassertank.
Falls auf 'EIN' geschaltet, wird das Brauchwasser erhitzt gemäß
dem Zeitplan, der unter Menü 'Einstellungen' festgelegt werden
kann (siehe unten).
Falls 'Jetzt nacherwärmen?' auf 'EIN' gestellt ist, beginnt das
Erhitzen des Brauchwassers sofort, bis die eingestellte
Warmhaltetemperatur (Jetzt nacherwärmen bis:) erreicht ist.
EKCC7-W
Zentralsteuerung für Hydroboxen
4P341705-1 – 2013.02
mit
dass
die
gewünschte
Stufe
Einstellungen
Zeitplan geräuscharmer Betrieb
Erstellen Sie einen Zeitplan für geräuscharmen Betrieb für
jeden Wochentag.
(1 = geräuscharmer Betriebsmodus aktiviert)
Einstellungen Raum
-
Raumheizung
•
1
folgenden
2
des
•
•
-
Raumkühlung
Wie oben, aber für Kühlen.
BW-Einstellungen
-
Brauchwasser-Zeitplan
Geben Sie die gewünschte Temperatur des Brauchwassers
(Warmwasser) als Funktion der Zeit an.
-
Desinfizierungs-Parameter
Geben Sie die gewünschte Desinfektionstemperatur, die
Desinfektionsdauer, den Wochentag sowie die Startzeit der
Desinfektion ein.
Der Tank wird aufgeheizt, bis die angegebene Desinfektions-
temperatur (insgesamt) für einen Zeitraum eingehalten wird, der der
Desinfektionsdauer entspricht.
INFORMATION
Allgemeiner Hinweis zu Zeitplaneinstellungen:
Einstellwerte mit 00:00 werden verworfen.
Vorlauftemp.
Definieren Sie die Kurve für Heizen
(Vorlauftemperatur als Funktion der
Außentemperatur).
3
4
1 Vorlauftemperatur bei niedriger Ta
2 Vorlauftemperatur bei hoher Ta
3 Niedrige Ta
4 Hohe Ta
INFORMATION
Es ist nicht notwendig, bei den Einheiten den Sollwert
festzulegen. Der Sollwert wird von der Zentral-
steuerung übertragen. Achten Sie darauf, dass die
wetterabhängige Funktion bei den Einheiten auf AUS
geschaltet ist.
Max Ta Heizen
Geben Sie die Raumtemperatur an, bei deren
Übersteigen das System nicht heizen soll.
INFORMATION
Diese Einstellung ist möglicherweise auch bei den
Einheiten verfügbar. Achten Sie darauf, dass der
eingestellte Wert bei der Einheit gleich oder höher ist
als der, der bei der Zentralsteuerung eingestellt ist.
VLT-Zeitplan
Geben Sie die Abweichung von der Heizkurve als
Funktion der Zeit an.
INFORMATION
Diese Einstellung ist nur erforderlich, wenn es einen
zentralen Tank gibt. Damit diese Einstellung verfügbar
ist, muss bei den Installateur-Einstellungen zentraler
Tank festgelegt sein.
Installations- und Betriebsanleitung
6
