REPEAT 3100

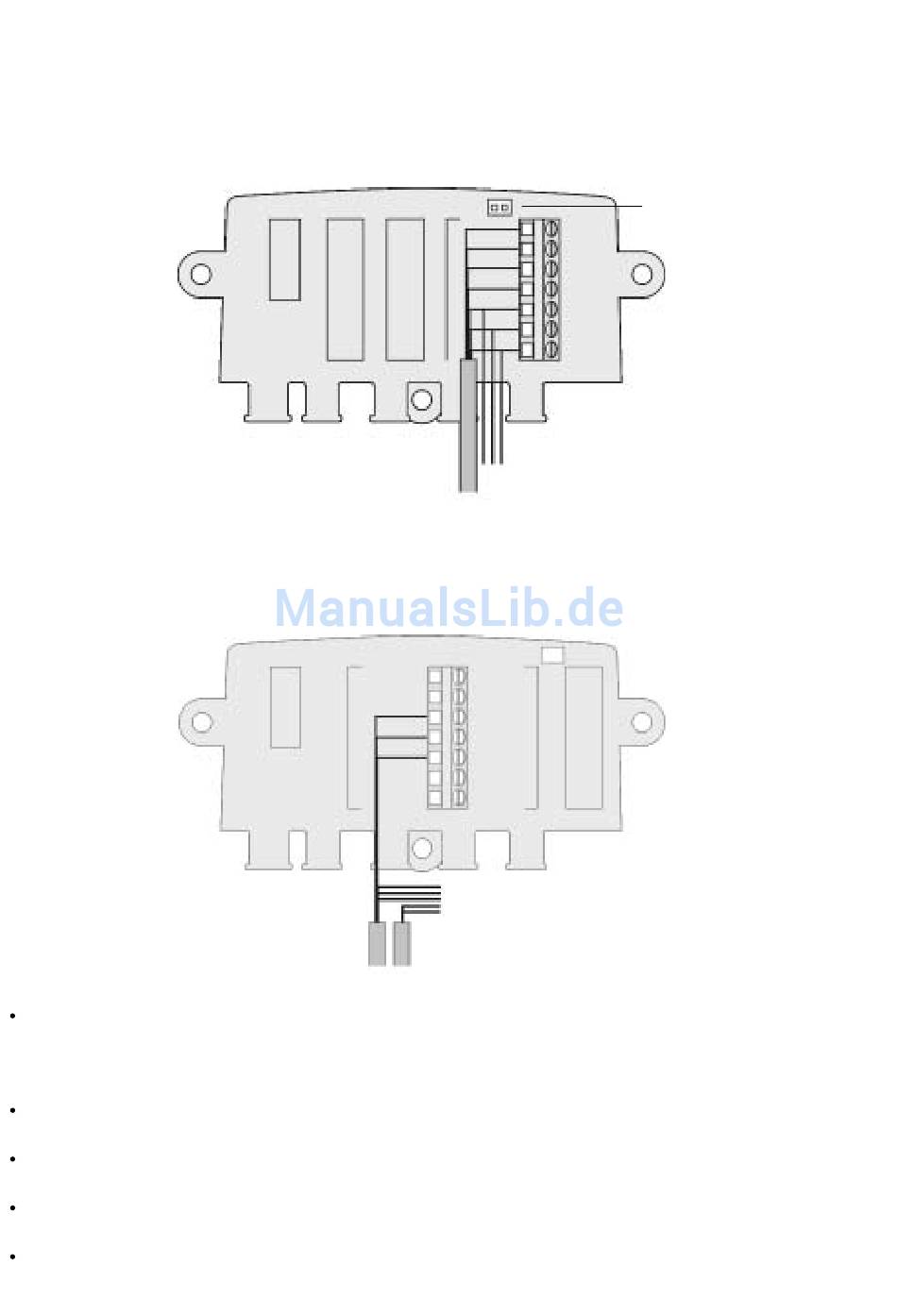

Der REPEAT 3100 wird etwas anders als andere Geräte der NAVMAN-3100-Serie verdrahtet. Der grüne, der
gelbe und der weiße Draht werden für NMEA-Daten verwendet. Darüber hinaus verfügt der REPEAT 3100 über
keinen externen Signaltongeber. Für den Anschluss des REPEAT 3100 ist die Klemmenleiste ganz rechts zu
benutzen und die Drahtbrücke zu entfernen (siehe unten). Alle für das Gerät erforderlichen NMEA-Eingänge
zum REPEAT 3100 werden direkt an die grünen, gelben oder weißen Klemmen angeschlossen. Die Drähte
müssen abisoliert und verzinnt sein.
Verteilerdose
Verdrahtung mit Stromversorgung,
NavBus und externem Signaltongeber
oder Alarmleuchten
Kartenplotter der TRACKER 5000-Serie
Die Drähte des Strom-/Datenkabels (orange, blau und grün) des TRACKER sind an eine der Siebenwege-
Klemmenleisten in der Verteilerdose anzuschließen. Die anderen Drähte sind wie in der Installations- und
Bedienungsanleitung des TRACKER erläutert anzuschließen. Der REPEAT 3100 kann nur an die
Klemmenleiste am Ende angeschlossen werden (siehe oben).
Verdrahtung mit Stromversorgung,
NavBus und externem
Signaltongeber oder Alarmleuchten
Hinweis:
Nah beieinander montierte Geräte werden normalerweise an die gleiche Verteilerdose angeschlossen
und der gleichen Beleuchtungsgruppe zugewiesen (siehe Abschnitt 2-3). Dies ist jedoch nicht
unbedingt erforderlich. Ein Gerät kann einer beliebigen Beleuchtungsgruppennummer zugewiesen
werden.
Weitere Informationen zur Installierung eines Geräts sind der jeweiligen Installations- und
Bedienungsanleitung des Geräts zu entnehmen. In einigen Fällen ist kein Geber erforderlich.
Wenn mehrere Geräte den gleichen NMEA-Eingang benötigen, sollte jedes Gerät an eine andere
Klemmenleiste angeschlossen werden. Die Drähte müssen abisoliert und verzinnt sein.
Die gelben und weißen Klemmen sind in der Verteilerdose nicht miteinander verbunden und können
als beliebige Anschlusspunkte verwendet werden.
Weitere Strom- und Datenkabel sind in Längen von 10 m bei jedem NAVMAN-Händler erhältlich, es
können allerdings auch eigene Kabel des Benutzers verwendet werden.
18
Rot
Schwarz
Orange
Blau
Grün
Gelb
Weiß
Für REPEAT 3100
erforderliche NMEA-Daten
Strom-/Datenkabel, zum REPEAT 3100
Rot
Schwarz
Orange
Blau
Grün
Gelb
Weiß
Sonstige Verdrahtungen (siehe Installations- und
Bedienungsanleitung des TRACKER)
Strom-/Daten- und Stromkabel für die Benzinversorgung,
zum Kartenplotter der TRACKER 5000-Serie
NAVMAN
NavBus Installations- und Bedienungsanleitung
Drahtbrücke muss
entfernt werden
Der REPEAT 3100 kann nur an
diese Klemmenleiste
angeschlossen werden
Verteilerdose
