Bakpanel - Onkyo HT-R695 Bedienungsanleitung

> Innan start > Anslutning

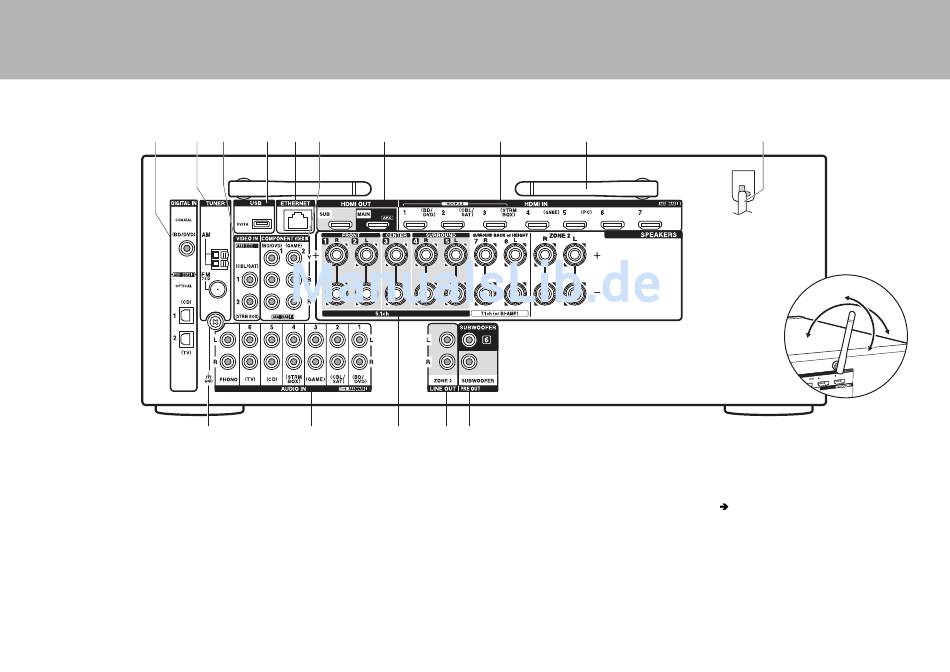

Bakpanel

1 2
11
1. DIGITAL IN OPTICAL/COAXIAL-uttag: Mata in digitala
ljudsignaler från tv- eller AV-komponenter med en digital
optisk kabel eller digital koaxialkabel.
2. TUNER AM/FM 75Ω-kontakt: Anslut de medföljande
antennerna här.
3. VIDEO IN-uttag: Mata in videosignaler från en AV-
komponent med en analog videokabel.
4. USB-port: Här kan du ansluta en USB-lagringsenhet för
uppspelning av lagrade musikfiler. Du kan också förse
USB-enheter (maximalt 5V/1A) med ström med en USB-
kabel.
5. ETHERNET-port: Anslut till nätverket med en Ethernet-
kabel.
6. COMPONENT VIDEO IN-uttag: Mata in videosignaler
från AV-komponenter med en komponentvideokabel.
20
> Inställning
3 4 5 6 7
12 13
7. HDMI OUT-uttag: Skicka video- och ljudsignalerna med
en HDMI-kabel som är ansluten till en skärm som en tv
eller en projektor.
8. HDMI IN-uttag: Skicka video- och ljudsignalerna med en
HDMI-kabel som är ansluten till en AV-komponent.
9. Trådlöst antenn: Används för Wi-Fi-anslutning eller vid
användning av en BLUETOOTH kompatibel enhet.
Justera deras vinklar i enlighet med anslutningsstatus.
10.Strömsladd
11. GND-kontakt: Skivspelarens jordledning är ansluten.
12.AUDIO IN-uttag: Mata in ljudsignaler från tv- eller AV-
komponenter med en analog ljudkabel.
13.SPEAKERS-kontakter: Anslut högtalarna med
högtalarkablar. Du kan ansluta flerkanalshögtalare i
huvudrummet och högtalarna i ett annat rum (ZONE 2).
> Uppspelning
8 9
14 15
> Delarnas namn
10
(Nordamerikanska modeller är kompatibla med
banankontakter.)
14.ZONE 2 LINE OUT-uttag: Mata ut ljudsignaler med en
analog ljudkabel till en integrerad förstärkare i ett annat
rum (ZONE 2) ( P10).
15.SUBWOOFER PRE OUT-uttag: Anslut en aktiv
subwoofer med en subwooferkabel. Det går att ansluta
upp till två aktiva subwoofer. Samma signal matas ut från
varje SUBWOOFER PRE OUT-uttag.
9
90°
180°
