> Vóór het starten

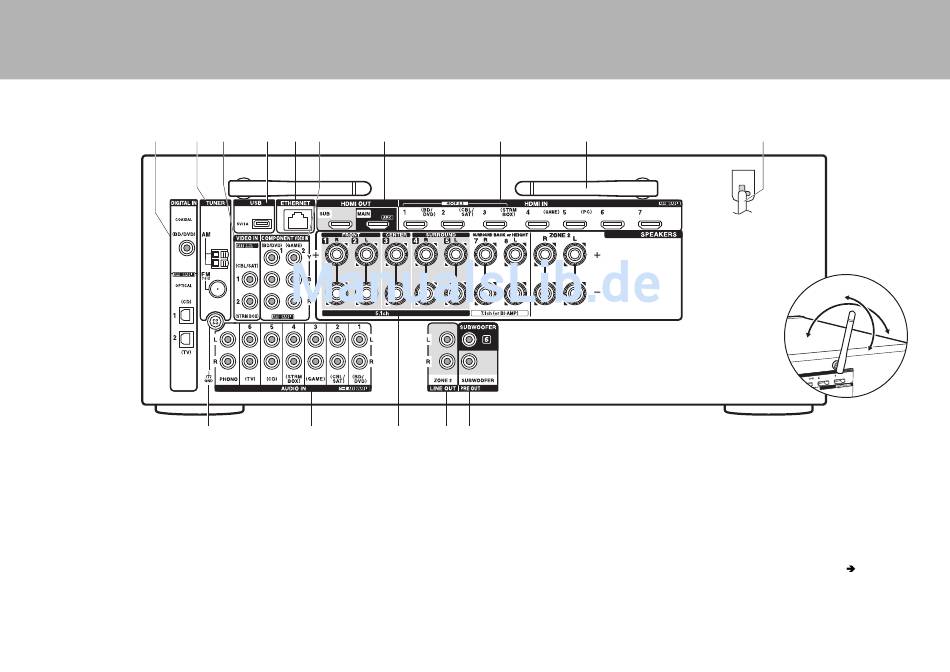

Achterpaneel

1 2
11
1. DIGITAL IN OPTICAL/COAXIAL-aansluitingen: Voert
digitale audiosignalen van TV of AV-component in met
een digitale optische kabel of een digitale coaxiale kabel.
2. TUNER AM/FM 75Ω-aansluiting: De meegeleverde
antennes zijn aangesloten.
3. VIDEO IN-aansluitingen: Voert de videosignalen in
afkomstig van een AV-component met een analoge
videokabel.
4. USB-poort: Een USB-opslagapparaat is aangesloten zodat
muziekbestanden die hierop zijn opgeslagen kunnen
worden afgespeeld. U kunt ook stroom (maximaal 5V/1A)
naar USB-apparaten toevoeren met en USB-kabel.
5. ETHERNET-poort: Maakt verbinding met het netwerk
met een ethernetkabel.
6. COMPONENT VIDEO IN-aansluitingen: Voert de
20
> Aansluiten > Setup
3 4 5 6 7
12 13
videosignalen in afkomstig van AV-componenten met
een component videokabel.
7. HDMI OUT-aansluitingen: Zendt videosignalen en
audiosignalen uit met een HDMI-kabel die met een
monitor verbonden is, zoals een TV of projector.
8. HDMI IN-aansluitingen: Zendt videosignalen en
audiosignalen uit met een HDMI-kabel die met een AV-
component verbonden is.
9. Draadloze antenne: Gebruikt voor de Wi-Fi-verbinding of
wanneer een BLUETOOTH geactiveerd apparaat
gebruikt wordt. Past hun hoeken aan in
overeenstemming met de verbindingsstatus.
10.Netsnoer
11. GND-aansluiting: De aarddraad van de platenspeler is
aangesloten.
> Afspelen > Namen van de onderdelen
8 9
14 15
10
12.AUDIO IN-aansluitingen: Voert de audiosignalen van de
TV of de AV-component in met een analoge audiokabel.
13.SPEAKERS-aansluitingen: Verbindt luidsprekers met
luidsprekerkabels. U kunt de meerkanaals luidsprekers
voor de hoofdkamer verbinden en de luidsprekers voor
en aparte kamer (ZONE 2). (Noord-Amerikaanse
modellen zijn compatibel met banaanstekkers.)
14.ZONE 2 LINE OUT-aansluiting: Voert audiosignalen met
een analoge audiokabel uit naar een geïntegreerde
versterker in een aparte kamer (ZONE 2). ( P10)
15.SUBWOOFER PRE OUT-aansluiting: Verbindt een
actieve subwoofer met en subwooferkabel. Er kunnen
maximaal twee actieve subwoofers verbonden worden.
Hetzelfde signaal wordt uit ieder van de SUBWOOFER
PRE OUT-aansluitingen gezonden.
9
90°
180°
