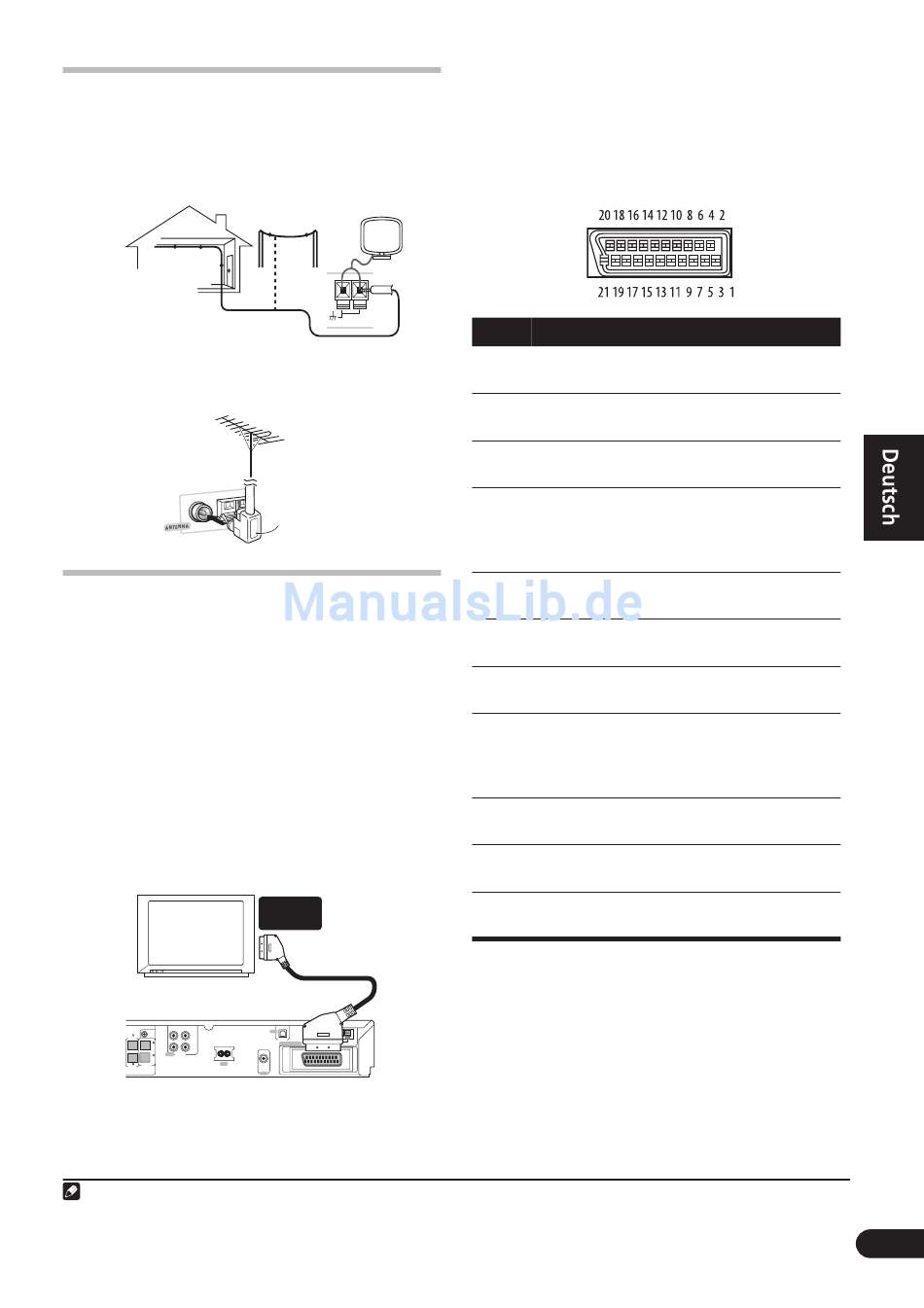

Anschluss externer Antennen

Für eine externe AM-Antenne verwenden Sie
5–6 Meter vinylummantelten Drähte und
bringen Sie dieses innen oder außen an.
Lassen Sie die Ringantenne angeschlossen.
Innenantenne
(vinylbeschichteter
Draht)
Für den Anschluss einer externen FM-Antenne
benutzen Sie einen PAL-Stecker.

Einsatz des SCART-AV-Ausgangs

Es gibt zwei verschiedene Arten von
Videoausgängen, die Sie für den Anschluss
dieses Systems an Ihr Fernsehgerät
verwenden können. Der SCART-Ausgang
dürfte eine höhere Qualität liefern als der
Ausgang im Composite-Video-Standard. Der
SCART-AV-Anschluss arbeitet sowohl als
Video- als auch als Audioausgang.
• Verwenden Sie ein im Handel erhältliches
SCART-Kabel für die Verbindung zwischen
der Buchse AV CONNECTOR und Ihrem
Fernsehgerät.
Fernsehgerät
IN OUT
MCACC
6 MIC L
CENTER
6
L
R
AUDIO
LINE 1
6
R
AC IN
6
SURROUND
SUB
WOOFER
XV-DV333/340
Hinweis
1 SCART-Kabel sind in mehreren Anschlusskonfigurationen erhältlich. Achten Sie darauf, dass dasjenige, welches Sie erwer-
ben, mit diesem System und Ihrem Fernsehgerät/Monitor funktioniert (siehe SCART-Pinbelegungen).
Außenantenne
AM
LOOP ANTENNA
5–6 m
PAL-Anschluss
1
SCART-
EINGANG
OPTICAL IN
AUDIO
LINE 2 FM
AM
ANTENNA
AV CONNECTOR UNBAL 75Ω
LOOP ANTENNA
VIDEO
OUT
VIDEO
SCART-Pinbelegungen
Die Abbildung unten zeigt die Pinbelegung der
SCART-21-Buchse. Diese Buchse liefert die
Video- und Audiosignale für den Anschluss an
einen kompatiblen Farbfernseher oder
Monitor.
Pin-Nr. Belegung
1 Audio R OUT
(Ausgang rechts)
2 Audio R IN
(Eingang links)
3 Audio L OUT
(Ausgang links)
4 GND (Masse/
Erdung; Audio)
5 GND (Masse/
Erdung; Video)
6 Audio L IN
(Eingang links)
7 B OUT (Ausgang
Blau)
8 Status
9 GND (Masse/
Erdung; Video)
10 Nicht belegt
11 G OUT (Ausgang
Grün)
Pin-Nr. Belegung
12 Nicht belegt
13 GND (Masse/
Erdung; Video)
14 GND (Masse/
Erdung; Video)
15 R oder C OUT
(Ausgang Rot
oder
Chrominanz)
16 BLANK OUT
(Dunkeltastung)
17 GND (Masse/
Erdung; Video)
18 GND (Masse/
Erdung; Video)
19 Video oder Y OUT
(Video- oder
Luminanz-
Ausgang)
20 Nicht belegt
21 GND (Masse/
Erdung; Video)
