Delta VFD-B Kurzanleitung Seite 77

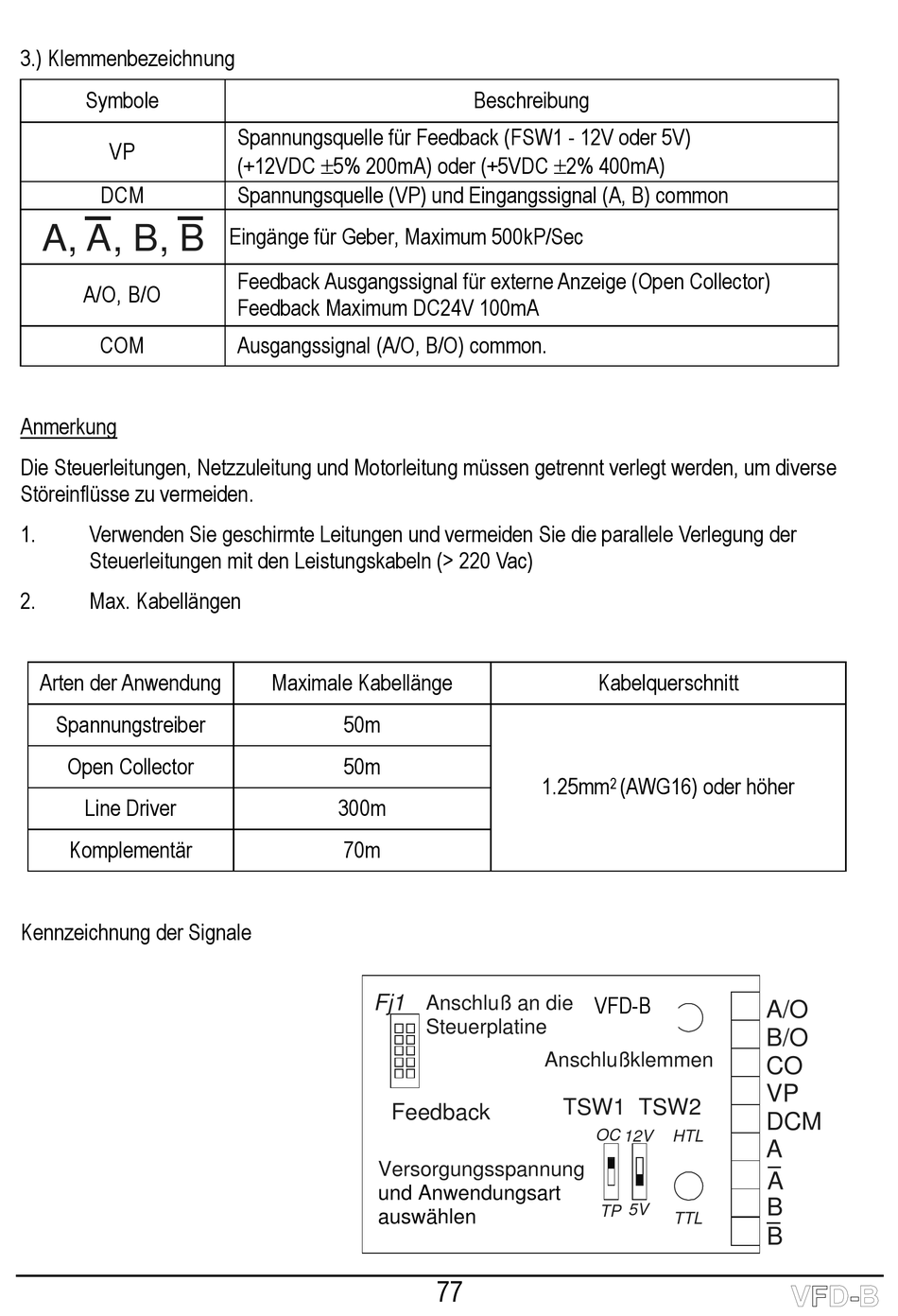

3.) Klemmenbezeichnung
Symbole
VP
DCM
A, A, B, B
A/O, B/O
COM
Anmerkung
Die Steuerleitungen, Netzzuleitung und Motorleitung müssen getrennt verlegt werden, um diverse
Störeinflüsse zu vermeiden.
1. Verwenden Sie geschirmte Leitungen und vermeiden Sie die parallele Verlegung der
Steuerleitungen mit den Leistungskabeln (> 220 Vac)
2. Max. Kabellängen
Arten der Anwendung
Spannungstreiber
Open Collector
Line Driver
Komplementär
Kennzeichnung der Signale
Spannungsquelle für Feedback (FSW1 - 12V oder 5V)
(+12VDC 5% 200mA) oder (+5VDC 2% 400mA)
Spannungsquelle (VP) und Eingangssignal (A, B) common
Eingänge für Geber, Maximum 500kP/Sec
Feedback Ausgangssignal für externe Anzeige (Open Collector)
Feedback Maximum DC24V 100mA
Ausgangssignal (A/O, B/O) common.
Maximale Kabellänge
50m
50m
300m
70m
Fj1
Feedback
Versorgungsspannung
und Anwendungsart
auswählen
Beschreibung
1.25mm
VFD-B
Anschluß an die V2500
Steuerplatine
Anschlußklemmen
TSW1 TSW2
OC
77
Kabelquerschnitt
(AWG16) oder höher
2
A/O
B/O
CO
VP
DCM
12V HTL
A
B
5V
TP
TTL
B
A
