Delta VFD-B Kurzanleitung Seite 28

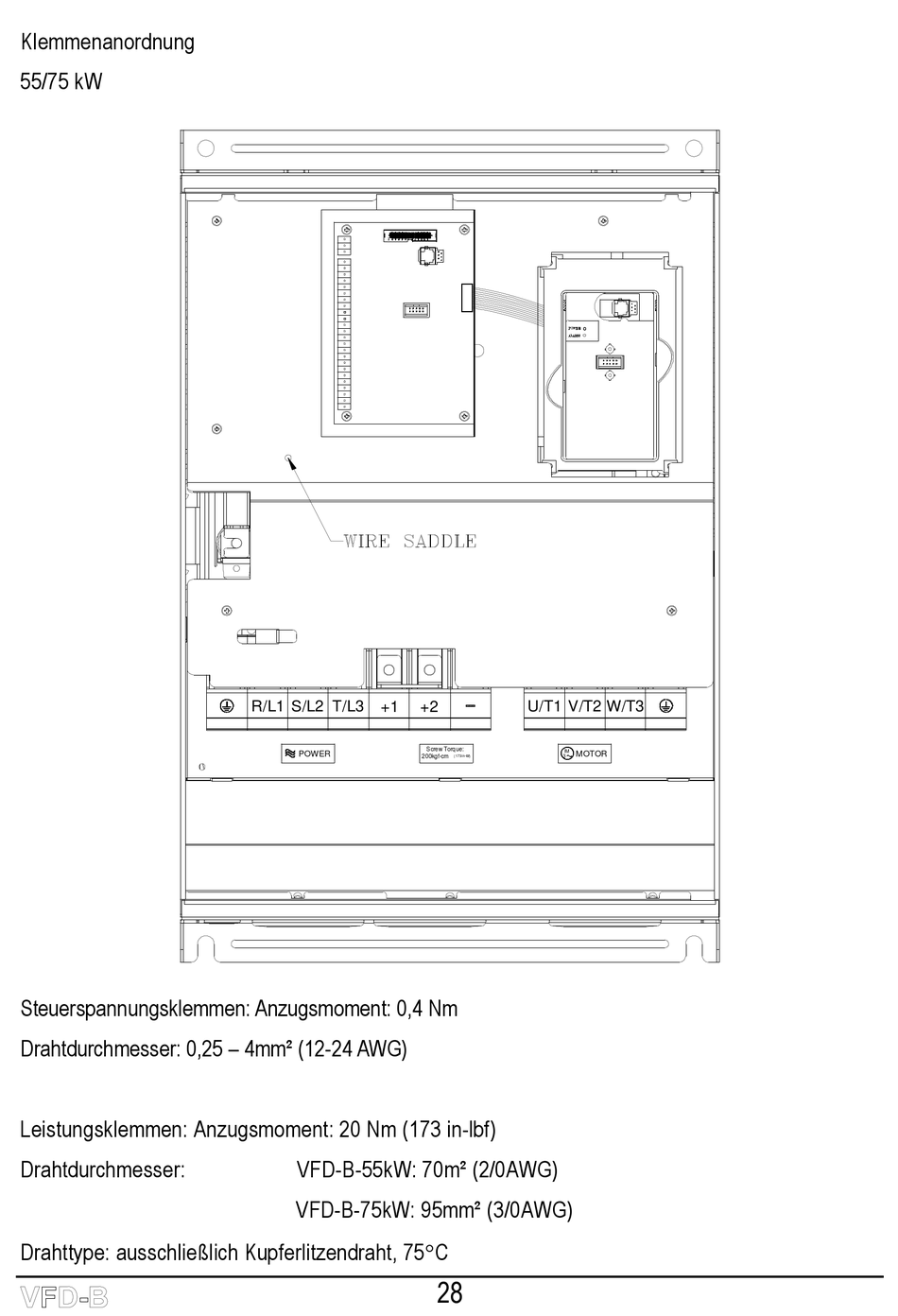

Klemmenanordnung
55/75 kW
R/L1 S/L2 T/L3 +1 +2 U/T1 V/T2 W/T3
Screw Torq ue:
IM
POWER MOTOR
200kgf-cm ( 173in-lbf) 3
Steuerspannungsklemmen: Anzugsmoment: 0,4 Nm
Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG)
Leistungsklemmen: Anzugsmoment: 20 Nm (173 in-lbf)
Drahtdurchmesser: VFD-B-55kW: 70m² (2/0AWG)
VFD-B-75kW: 95mm² (3/0AWG)
Drahttype: ausschließlich Kupferlitzendraht, 75C
28
