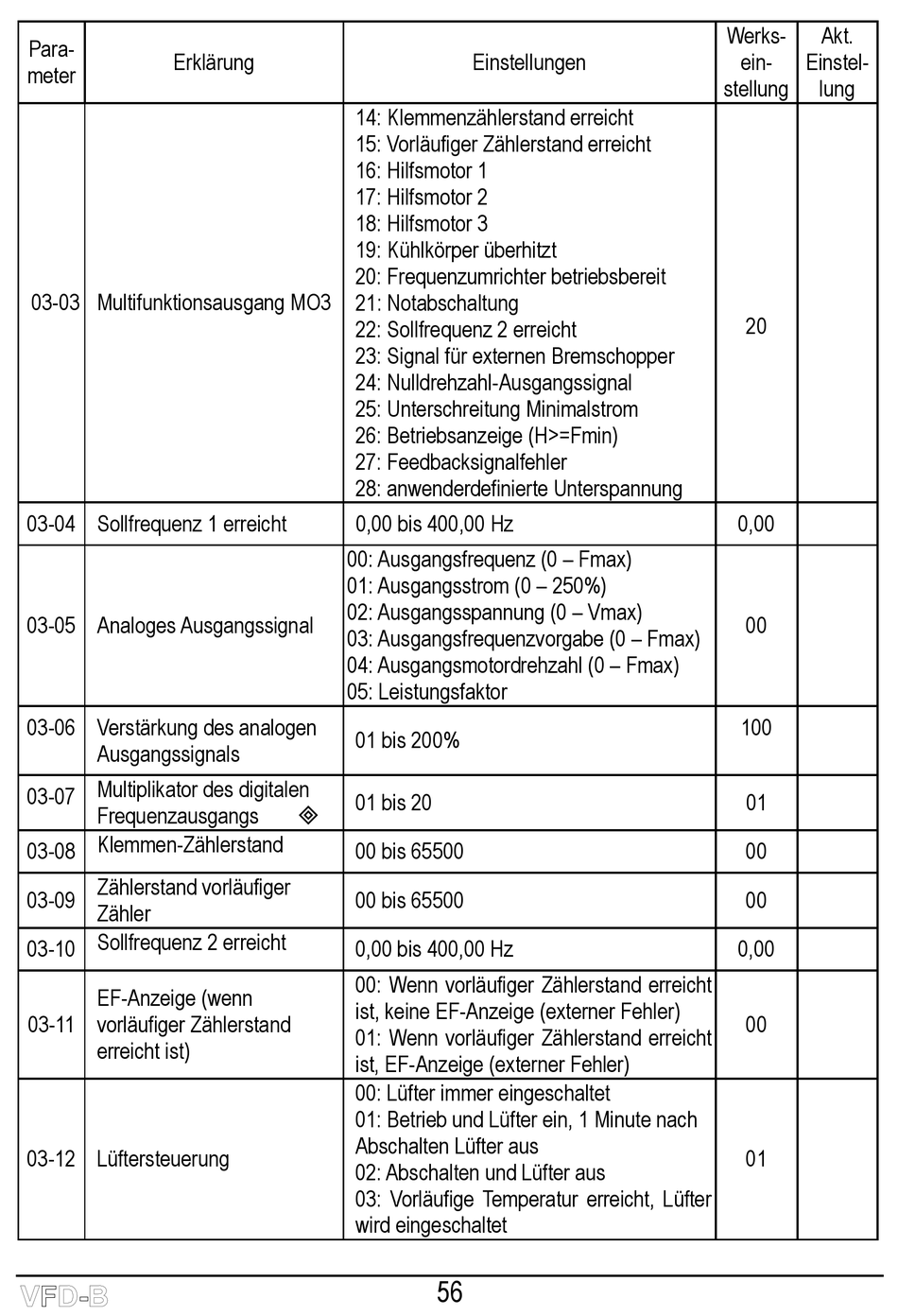

Delta VFD-B Kurzanleitung Seite 56

Para-
Erklärung
meter
03-03 Multifunktionsausgang MO3
03-04 Sollfrequenz 1 erreicht
03-05 Analoges Ausgangssignal
03-06 Verstärkung des analogen
Ausgangssignals
03-07 Multiplikator des digitalen
Frequenzausgangs
03-08 Klemmen-Zählerstand
Zählerstand vorläufiger
03-09
Zähler
03-10 Sollfrequenz 2 erreicht
EF-Anzeige (wenn
03-11 vorläufiger Zählerstand
erreicht ist)
03-12 Lüftersteuerung
14: Klemmenzählerstand erreicht
15: Vorläufiger Zählerstand erreicht
16: Hilfsmotor 1
17: Hilfsmotor 2
18: Hilfsmotor 3
19: Kühlkörper überhitzt
20: Frequenzumrichter betriebsbereit
21: Notabschaltung
22: Sollfrequenz 2 erreicht
23: Signal für externen Bremschopper
24: Nulldrehzahl-Ausgangssignal
25: Unterschreitung Minimalstrom
26: Betriebsanzeige (H>=Fmin)
27: Feedbacksignalfehler
28: anwenderdefinierte Unterspannung
0,00 bis 400,00 Hz
00: Ausgangsfrequenz (0 – Fmax)
01: Ausgangsstrom (0 – 250%)
02: Ausgangsspannung (0 – Vmax)
03: Ausgangsfrequenzvorgabe (0 – Fmax)
04: Ausgangsmotordrehzahl (0 – Fmax)
05: Leistungsfaktor
01 bis 200%
01 bis 20

00 bis 65500
00 bis 65500
0,00 bis 400,00 Hz
00: Wenn vorläufiger Zählerstand erreicht
ist, keine EF-Anzeige (externer Fehler)
01: Wenn vorläufiger Zählerstand erreicht
ist, EF-Anzeige (externer Fehler)
00: Lüfter immer eingeschaltet
01: Betrieb und Lüfter ein, 1 Minute nach
Abschalten Lüfter aus
02: Abschalten und Lüfter aus
03: Vorläufige Temperatur erreicht, Lüfter
wird eingeschaltet
56
Einstellungen
Werks- Akt.
ein- Einstel-
stellung lung
20
0,00
00
100
01
00
00
0,00
00
01
