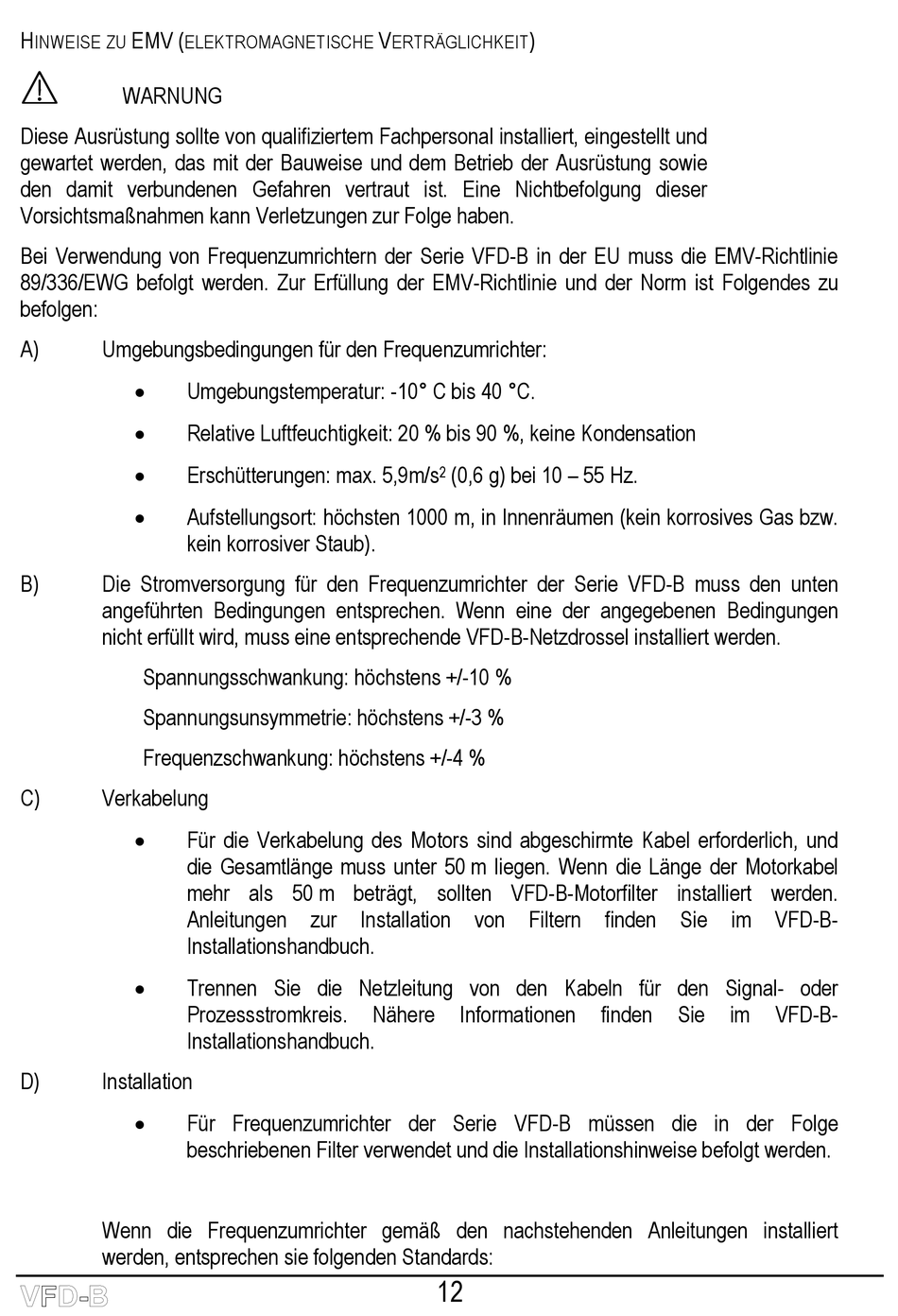

H EMV (
INWEISE ZU ELEKTROMAGNETISCHE
WARNUNG
Diese Ausrüstung sollte von qualifiziertem Fachpersonal installiert, eingestellt und
gewartet werden, das mit der Bauweise und dem Betrieb der Ausrüstung sowie
den damit verbundenen Gefahren vertraut ist. Eine Nichtbefolgung dieser
Vorsichtsmaßnahmen kann Verletzungen zur Folge haben.
Bei Verwendung von Frequenzumrichtern der Serie VFD-B in der EU muss die EMV-Richtlinie
89/336/EWG befolgt werden. Zur Erfüllung der EMV-Richtlinie und der Norm ist Folgendes zu
befolgen:
A) Umgebungsbedingungen für den Frequenzumrichter:

Umgebungstemperatur: -10° C bis 40 °C.

Relative Luftfeuchtigkeit: 20 % bis 90 %, keine Kondensation

Erschütterungen: max. 5,9m/s

Aufstellungsort: höchsten 1000 m, in Innenräumen (kein korrosives Gas bzw.
kein korrosiver Staub).
B) Die Stromversorgung für den Frequenzumrichter der Serie VFD-B muss den unten
angeführten Bedingungen entsprechen. Wenn eine der angegebenen Bedingungen
nicht erfüllt wird, muss eine entsprechende VFD-B-Netzdrossel installiert werden.
Spannungsschwankung: höchstens +/-10 %
Spannungsunsymmetrie: höchstens +/-3 %
Frequenzschwankung: höchstens +/-4 %
C) Verkabelung

Für die Verkabelung des Motors sind abgeschirmte Kabel erforderlich, und
die Gesamtlänge muss unter 50 m liegen. Wenn die Länge der Motorkabel
mehr als 50 m beträgt, sollten VFD-B-Motorfilter installiert werden.

Anleitungen zur Installation von Filtern finden Sie im VFD-B-

Installationshandbuch.

Trennen Sie die Netzleitung von den Kabeln für den Signal- oder
Prozessstromkreis.
Installationshandbuch.
D) Installation

Für Frequenzumrichter der Serie VFD-B müssen die in der Folge
beschriebenen Filter verwendet und die Installationshinweise befolgt werden.
Wenn die Frequenzumrichter gemäß den nachstehenden Anleitungen installiert
werden, entsprechen sie folgenden Standards:
V )
ERTRÄGLICHKEIT
(0,6 g) bei 10 – 55 Hz.
2
Nähere Informationen
12
finden Sie im VFD-B-
