Delta VFD-B Kurzanleitung Seite 27

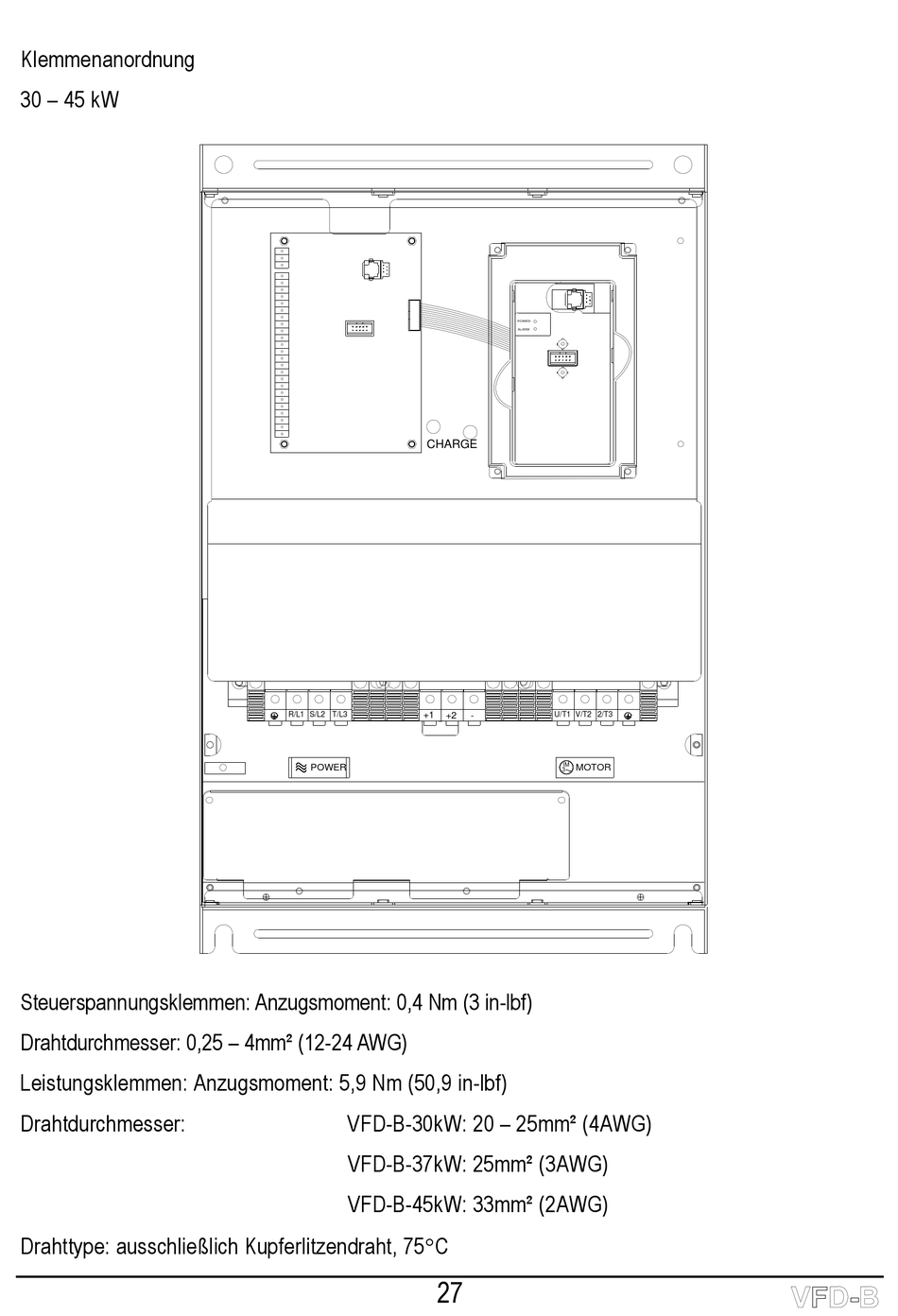

Klemmenanordnung
30 – 45 kW
Steuerspannungsklemmen: Anzugsmoment: 0,4 Nm (3 in-lbf)
Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG)
Leistungsklemmen: Anzugsmoment: 5,9 Nm (50,9 in-lbf)
Drahtdurchmesser:
Drahttype: ausschließlich Kupferlitzendraht, 75C
CHARGE
R/L1 S/L2 T/L3 +1 +2
POWER
VFD-B-30kW: 20 – 25mm² (4AWG)
VFD-B-37kW: 25mm² (3AWG)
VFD-B-45kW: 33mm² (2AWG)
27
POWER
ALARM
- U/T1 V/T2 2/T3
IM
MOTOR
3
