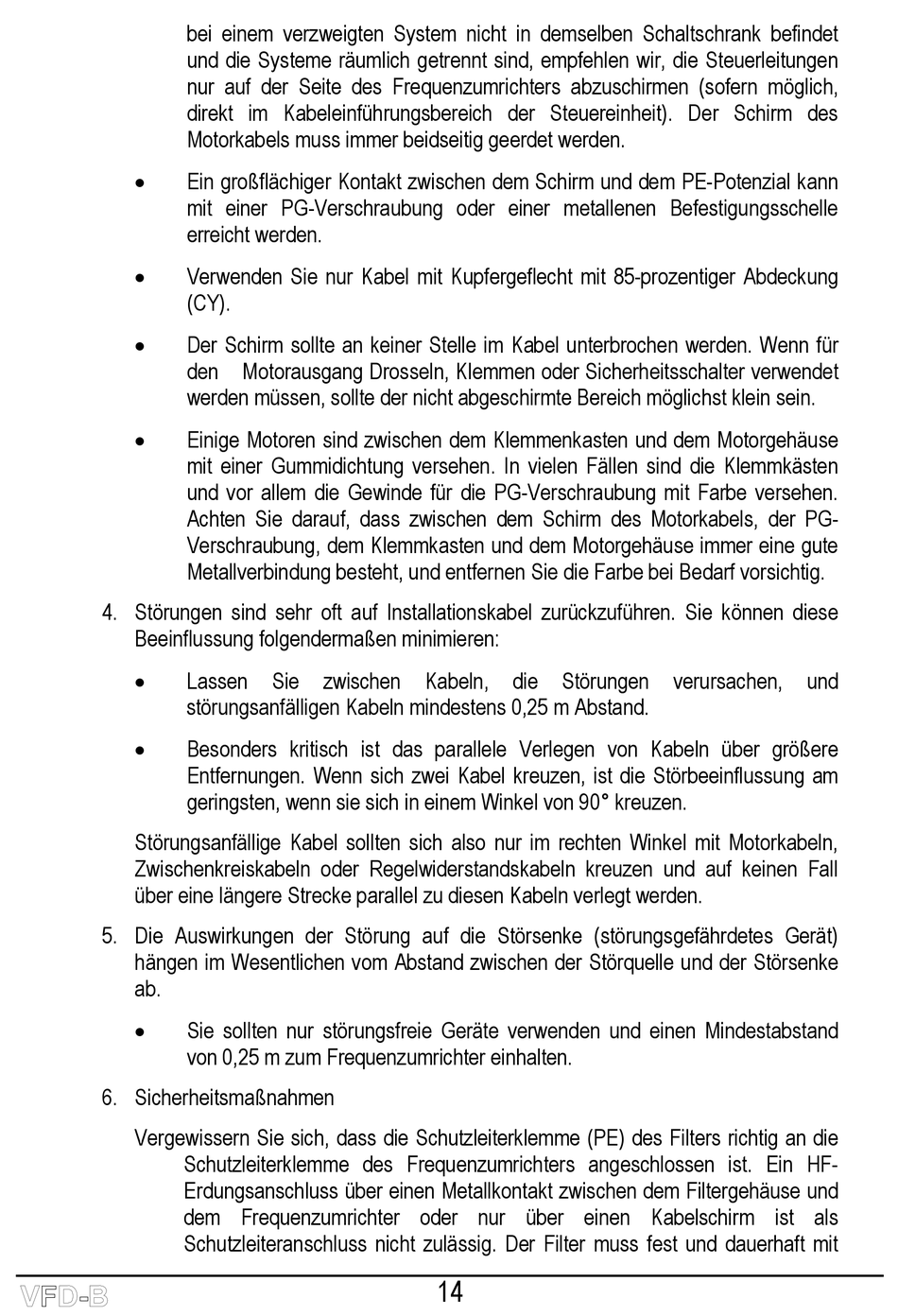

Delta VFD-B Kurzanleitung Seite 14

bei einem verzweigten System nicht in demselben Schaltschrank befindet
und die Systeme räumlich getrennt sind, empfehlen wir, die Steuerleitungen
nur auf der Seite des Frequenzumrichters abzuschirmen (sofern möglich,
direkt im Kabeleinführungsbereich der Steuereinheit). Der Schirm des
Motorkabels muss immer beidseitig geerdet werden.

Ein großflächiger Kontakt zwischen dem Schirm und dem PE-Potenzial kann
mit einer PG-Verschraubung oder einer metallenen Befestigungsschelle
erreicht werden.

Verwenden Sie nur Kabel mit Kupfergeflecht mit 85-prozentiger Abdeckung
(CY).

Der Schirm sollte an keiner Stelle im Kabel unterbrochen werden. Wenn für
den Motorausgang Drosseln, Klemmen oder Sicherheitsschalter verwendet
werden müssen, sollte der nicht abgeschirmte Bereich möglichst klein sein.

Einige Motoren sind zwischen dem Klemmenkasten und dem Motorgehäuse
mit einer Gummidichtung versehen. In vielen Fällen sind die Klemmkästen
und vor allem die Gewinde für die PG-Verschraubung mit Farbe versehen.
Achten Sie darauf, dass zwischen dem Schirm des Motorkabels, der PG-
Verschraubung, dem Klemmkasten und dem Motorgehäuse immer eine gute
Metallverbindung besteht, und entfernen Sie die Farbe bei Bedarf vorsichtig.
4. Störungen sind sehr oft auf Installationskabel zurückzuführen. Sie können diese
Beeinflussung folgendermaßen minimieren:

Lassen Sie zwischen Kabeln, die Störungen verursachen, und
störungsanfälligen Kabeln mindestens 0,25 m Abstand.

Besonders kritisch ist das parallele Verlegen von Kabeln über größere
Entfernungen. Wenn sich zwei Kabel kreuzen, ist die Störbeeinflussung am
geringsten, wenn sie sich in einem Winkel von 90° kreuzen.
Störungsanfällige Kabel sollten sich also nur im rechten Winkel mit Motorkabeln,
Zwischenkreiskabeln oder Regelwiderstandskabeln kreuzen und auf keinen Fall
über eine längere Strecke parallel zu diesen Kabeln verlegt werden.
5. Die Auswirkungen der Störung auf die Störsenke (störungsgefährdetes Gerät)
hängen im Wesentlichen vom Abstand zwischen der Störquelle und der Störsenke
ab.

Sie sollten nur störungsfreie Geräte verwenden und einen Mindestabstand
von 0,25 m zum Frequenzumrichter einhalten.
6. Sicherheitsmaßnahmen
Vergewissern Sie sich, dass die Schutzleiterklemme (PE) des Filters richtig an die
Schutzleiterklemme des Frequenzumrichters angeschlossen ist. Ein HF-
Erdungsanschluss über einen Metallkontakt zwischen dem Filtergehäuse und
dem Frequenzumrichter oder nur über einen Kabelschirm ist als
Schutzleiteranschluss nicht zulässig. Der Filter muss fest und dauerhaft mit
