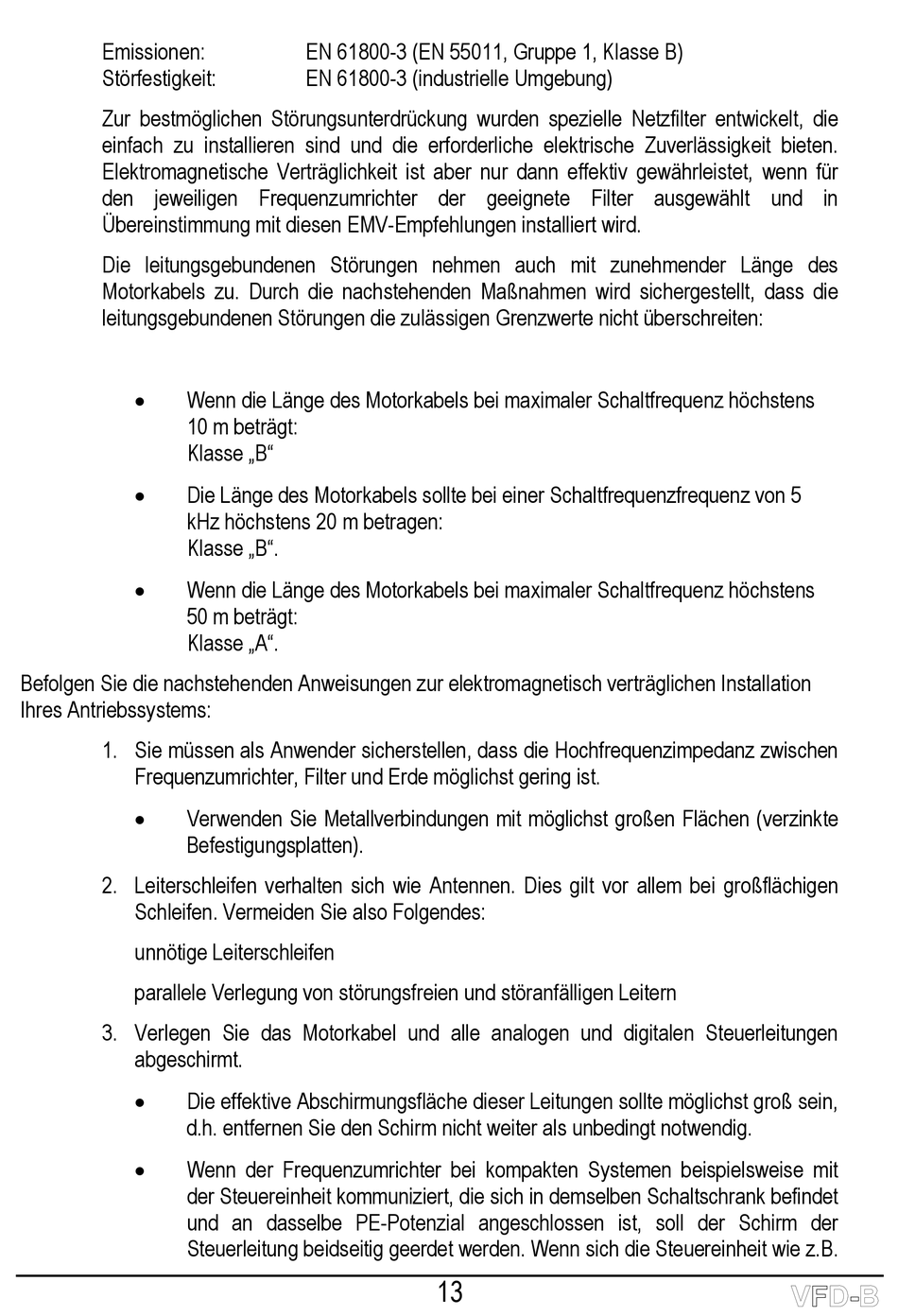

Delta VFD-B Kurzanleitung Seite 13

Emissionen:
Störfestigkeit:
Zur bestmöglichen Störungsunterdrückung wurden spezielle Netzfilter entwickelt, die
einfach zu installieren sind und die erforderliche elektrische Zuverlässigkeit bieten.
Elektromagnetische Verträglichkeit ist aber nur dann effektiv gewährleistet, wenn für
den jeweiligen Frequenzumrichter der geeignete Filter ausgewählt und in
Übereinstimmung mit diesen EMV-Empfehlungen installiert wird.
Die leitungsgebundenen Störungen nehmen auch mit zunehmender Länge des
Motorkabels zu. Durch die nachstehenden Maßnahmen wird sichergestellt, dass die
leitungsgebundenen Störungen die zulässigen Grenzwerte nicht überschreiten:

Wenn die Länge des Motorkabels bei maximaler Schaltfrequenz höchstens
10 m beträgt:
Klasse „B"

Die Länge des Motorkabels sollte bei einer Schaltfrequenzfrequenz von 5
kHz höchstens 20 m betragen:
Klasse „B".

Wenn die Länge des Motorkabels bei maximaler Schaltfrequenz höchstens
50 m beträgt:
Klasse „A".
Befolgen Sie die nachstehenden Anweisungen zur elektromagnetisch verträglichen Installation
Ihres Antriebssystems:
1. Sie müssen als Anwender sicherstellen, dass die Hochfrequenzimpedanz zwischen
Frequenzumrichter, Filter und Erde möglichst gering ist.

Verwenden Sie Metallverbindungen mit möglichst großen Flächen (verzinkte
Befestigungsplatten).
2. Leiterschleifen verhalten sich wie Antennen. Dies gilt vor allem bei großflächigen
Schleifen. Vermeiden Sie also Folgendes:
unnötige Leiterschleifen
parallele Verlegung von störungsfreien und störanfälligen Leitern
3. Verlegen Sie das Motorkabel und alle analogen und digitalen Steuerleitungen
abgeschirmt.

Die effektive Abschirmungsfläche dieser Leitungen sollte möglichst groß sein,
d.h. entfernen Sie den Schirm nicht weiter als unbedingt notwendig.

Wenn der Frequenzumrichter bei kompakten Systemen beispielsweise mit
der Steuereinheit kommuniziert, die sich in demselben Schaltschrank befindet
und an dasselbe PE-Potenzial angeschlossen ist, soll der Schirm der
Steuerleitung beidseitig geerdet werden. Wenn sich die Steuereinheit wie z.B.
EN 61800-3 (EN 55011, Gruppe 1, Klasse B)
EN 61800-3 (industrielle Umgebung)
