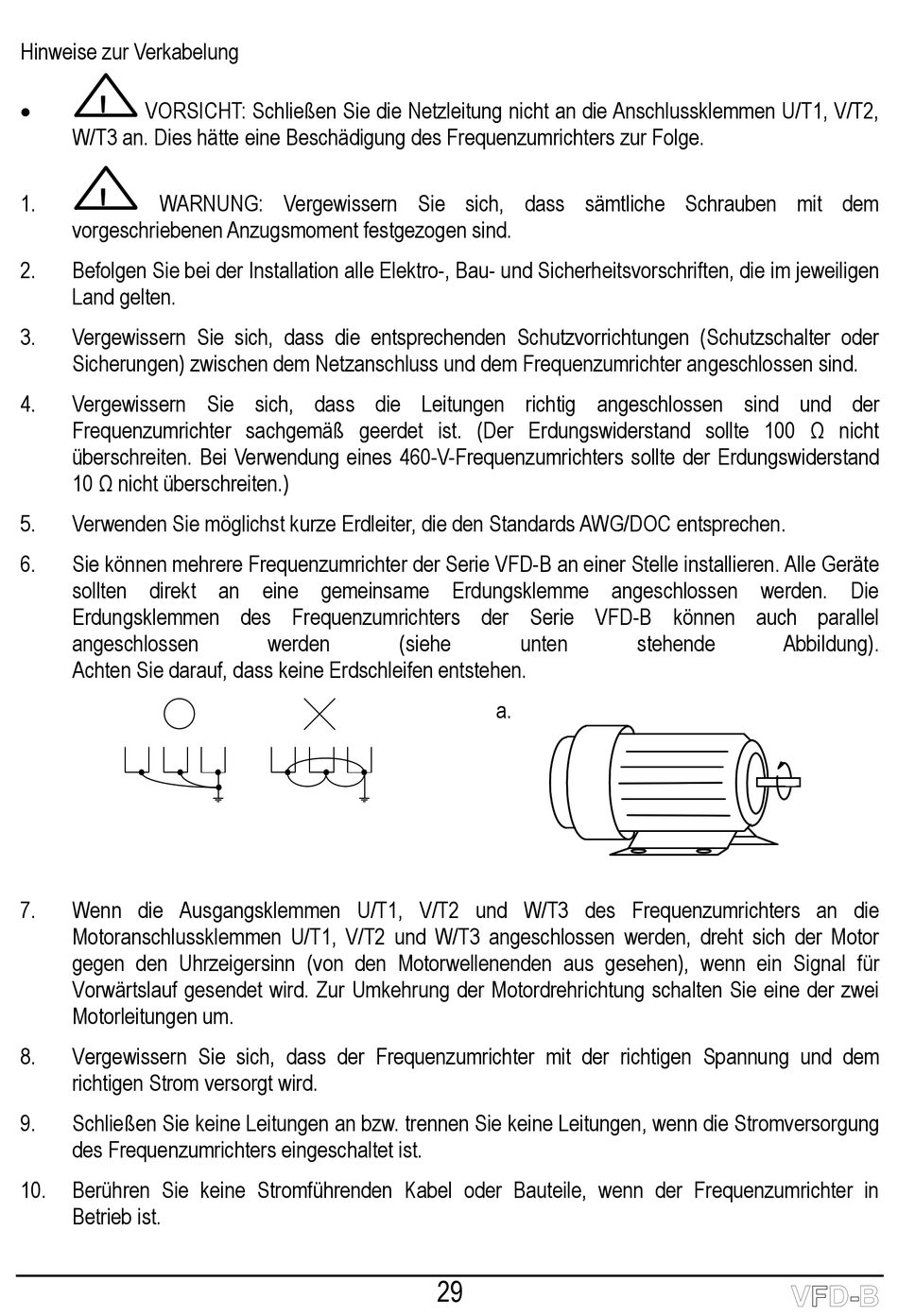

Delta VFD-B Kurzanleitung Seite 29
Inhaltsverzeichnis
Hinweise zur Verkabelung
!
VORSICHT: Schließen Sie die Netzleitung nicht an die Anschlussklemmen U/T1, V/T2,
W/T3 an. Dies hätte eine Beschädigung des Frequenzumrichters zur Folge.
!
1.
WARNUNG: Vergewissern Sie sich, dass sämtliche Schrauben mit dem
vorgeschriebenen Anzugsmoment festgezogen sind.
2.
Befolgen Sie bei der Installation alle Elektro-, Bau- und Sicherheitsvorschriften, die im jeweiligen
Land gelten.
3.
Vergewissern Sie sich, dass die entsprechenden Schutzvorrichtungen (Schutzschalter oder
Sicherungen) zwischen dem Netzanschluss und dem Frequenzumrichter angeschlossen sind.
4.
Vergewissern Sie sich, dass die Leitungen richtig angeschlossen sind und der
Frequenzumrichter sachgemäß geerdet ist. (Der Erdungswiderstand sollte 100 Ω nicht
überschreiten. Bei Verwendung eines 460-V-Frequenzumrichters sollte der Erdungswiderstand
10 Ω nicht überschreiten.)
5.
Verwenden Sie möglichst kurze Erdleiter, die den Standards AWG/DOC entsprechen.
6.
Sie können mehrere Frequenzumrichter der Serie VFD-B an einer Stelle installieren. Alle Geräte
sollten direkt an eine gemeinsame Erdungsklemme angeschlossen werden. Die
Erdungsklemmen des Frequenzumrichters der Serie VFD-B können auch parallel
angeschlossen
Achten Sie darauf, dass keine Erdschleifen entstehen.
7.
Wenn die Ausgangsklemmen U/T1, V/T2 und W/T3 des Frequenzumrichters an die
Motoranschlussklemmen U/T1, V/T2 und W/T3 angeschlossen werden, dreht sich der Motor
gegen den Uhrzeigersinn (von den Motorwellenenden aus gesehen), wenn ein Signal für
Vorwärtslauf gesendet wird. Zur Umkehrung der Motordrehrichtung schalten Sie eine der zwei
Motorleitungen um.
8.
Vergewissern Sie sich, dass der Frequenzumrichter mit der richtigen Spannung und dem
richtigen Strom versorgt wird.
9.
Schließen Sie keine Leitungen an bzw. trennen Sie keine Leitungen, wenn die Stromversorgung
des Frequenzumrichters eingeschaltet ist.
10.
Berühren Sie keine Stromführenden Kabel oder Bauteile, wenn der Frequenzumrichter in
Betrieb ist.
werden
(siehe
29
unten
stehende
a.
Abbildung).
