Inhaltsverzeichnis

Werbung

Quicklinks

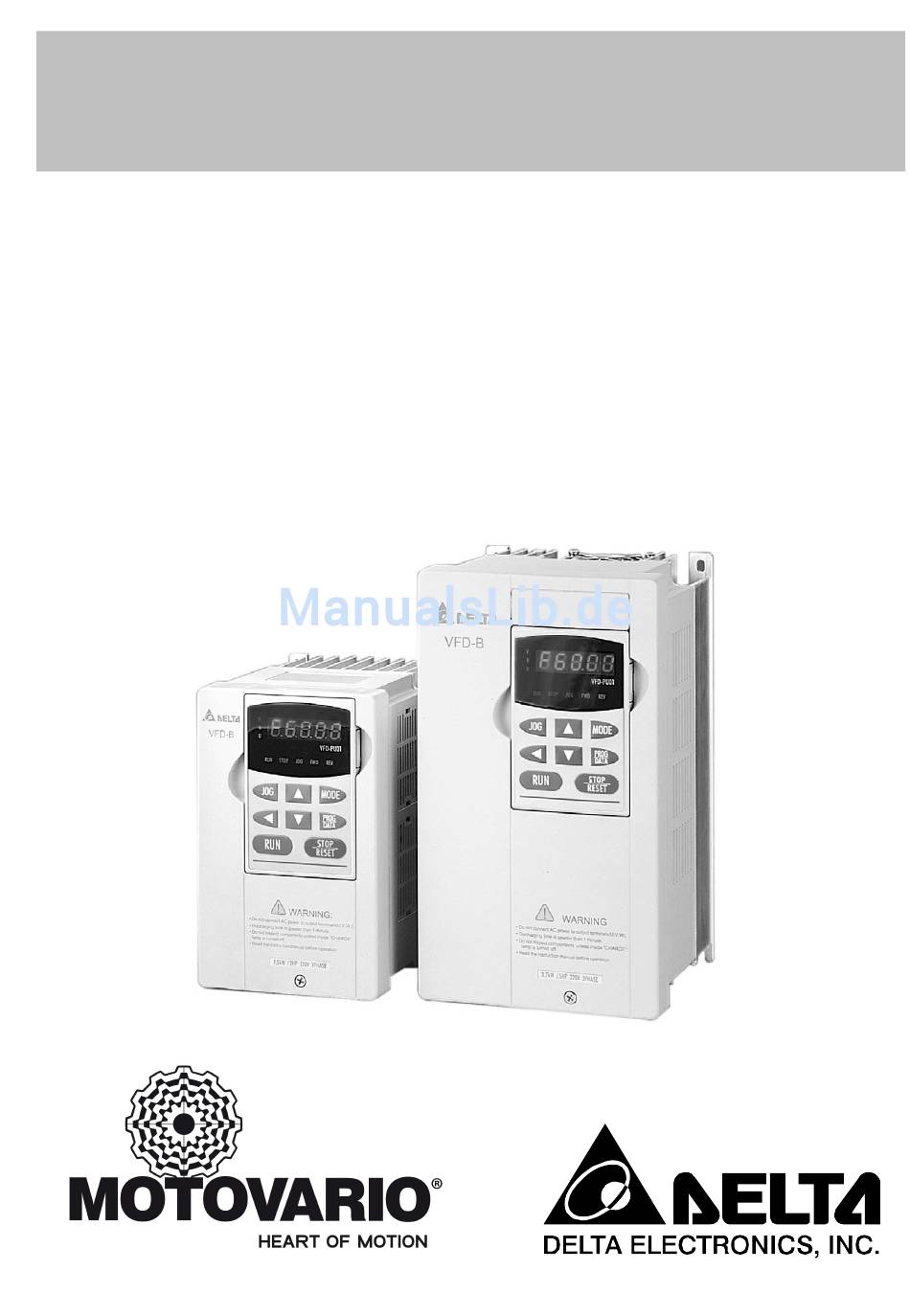

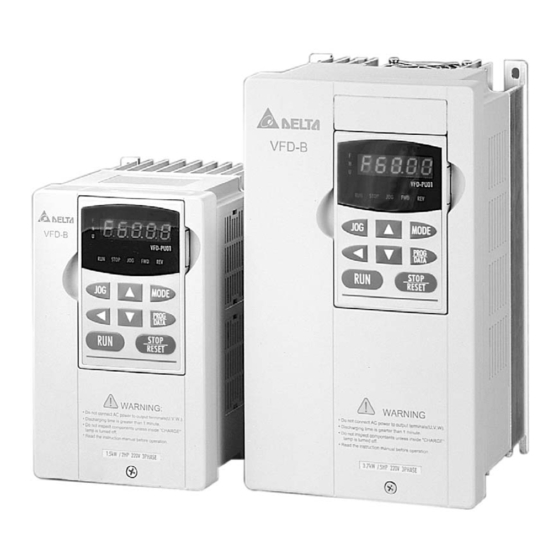

Inbetriebnahme-
Kurzanleitung
Frequenzumrichter mit Vektorregelung
für Drehstrommotore von 0,75 kW bis 75 kW
B-line
VFD-B
27.06.2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Delta VFD-B

  • Seite 1 Inbetriebnahme- Kurzanleitung Frequenzumrichter mit Vektorregelung für Drehstrommotore von 0,75 kW bis 75 kW B-line VFD-B 27.06.2013...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: Einleitung und Sicherheitshinweise .............. 3 Annahme und Überprüfung ................7 Lagerung und Installation ................9 Verkabelung ....................11 Anschlußpläne..................16 Funktionen der Leistungsklemmen............21 Funktionen der Steuerklemmen............. 22 Klemmenanordnungen ................23 Bedienung der digitalen Tastatur ..............31 Kurzeinführung zur schnellen Inbetriebnahme .......... 35 Skalierung der analogen Eingänge zur Drehzahlvorgabe ......

  • Seite 3: Einleitung Und Sicherheitshinweise

    Einleitung und Sicherheitshinweise Lesen Sie dieses Handbuch bitte vor der Installation und Inbetriebnahme eines Frequenzumrichters der Serie VFD-B sorgfältig und befolgen Sie alle hier enthaltenen Anleitungen. Dieses Handbuch kann auch als Referenzhandbuch verwendet werden und sollte aus diesem Grund immer bereitgehalten werden.
  • Seite 4 ACHTUNG! Der Anwender ist dafür verantwortlich, dass die angetriebenen Maschinen sicher betrieben werden können. Anderenfalls kann es zu einem Geräteschaden und einer Verletzung kommen, wenn ein Fehler auftritt. ACHTUNG! GEFAHR EINES ELEKTROSCHOCKS. SCHALTEN SIE DIE STROMZUFUHR AB, BEVOR SIE MIT DIESEM REGLER ARBEITEN. Wenn die Stromzufuhr eingeschaltet ist, dürfen keine Leitungen und Anschlussstecker angeschlossen oder getrennt werden.
  • Seite 5 Leiterplatten nicht mit Metallgegenständen oder bloßen Händen, damit diese Komponenten nicht beschädigt werden. VORSICHT! Erden Sie den Frequenzumrichter der Serie VFD-B mit einer Erdungsklemme. Die Erdung muss gemäß den geltenden Gesetzen des Landes erfolgen, in dem der Frequenzumrichter installiert wird. Siehe Grundschaltplan (Kapitel 3).
  • Seite 6 Schalten Sie die Stromzufuhr nur dann ein, wenn die Zwischenkreiskondensatoren ganz entladen sind. VORSICHT! Der Kühlkörper kann während des Betriebs eine Temperatur von mehr als 70° C erreichen. Berühren Sie den Kühlkörper nicht. Sämtliche oben angeführten Anleitungen sowie alle anderen in diesem Handbuch enthaltenen Anforderungen, Empfehlungen und Sicherheitshinweise müssen genau eingehalten werden.

  • Seite 7: Annahme Und Überprüfung

    Annahme und Überprüfung Dieser Frequenzumrichter der Serie VFD-B wurde vor der Auslieferung im Werk strengsten Qualitätskontrollen unterzogen. Überprüfen Sie nach dem Erhalt des Frequenzumrichters bitte Folgendes: Bei Erhalt Überprüfen Sie, ob ein Frequenzumrichter, das Benutzerhandbuch, Staubschutzabdeckungen und Schaumstoffschutz im Lieferumfang enthalten sind.
  • Seite 8 Erklärung der Seriennummer:...

  • Seite 9: Lagerung Und Installation

    Lagerung und Installation Lagerung Der Frequenzumrichter sollte bis zur Installation in der Originalverpackung bleiben. Um den Garantieanspruch nicht zu verlieren, sollte der Frequenzumrichter sachgemäß gelagert werden, wenn er für längere Zeit nicht verwendet wird. Umgebungsbedingungen: Lufttemperatur: -10 C bis +40 Betrieb (+50 C ohne Staubschutzabdeckung.)
  • Seite 10  Installieren Sie den Frequenzumrichter nicht an einer Stelle, die hohen Temperaturen, hoher Luftfeuchtigkeit, starken Erschütterungen, korrosiven Gasen bzw. Flüssigkeiten oder Schwebestaub bzw. schwebenden Metallteilchen ausgesetzt ist.  Montieren Sie den Frequenzumrichter vertikal und achten Sie darauf, dass die Luft ungehindert zu den Kühlkörperrippen strömen kann.

  • Seite 11: Verkabelung

    Bei einer Installation gemäß CE-Standards sind die im Abschnitt „Hinweise zu EMV“ in diesem Kapitel angeführten Anleitungen zu befolgen. Sämtliche Frequenzumrichter der Serie VFD-B sind nach Underwriters Laboratories, Inc. (UL) und Canadian Underwriters Laboratories (cUL) gelistet und erfüllen somit die Anforderungen gemäß...

  • Seite 12: Anleitungen Zur Installation Von Filtern Finden Sie Im Vfd-B

    Gefahren vertraut ist. Eine Nichtbefolgung dieser Vorsichtsmaßnahmen kann Verletzungen zur Folge haben. Bei Verwendung von Frequenzumrichtern der Serie VFD-B in der EU muss die EMV-Richtlinie 89/336/EWG befolgt werden. Zur Erfüllung der EMV-Richtlinie und der Norm ist Folgendes zu befolgen: Umgebungsbedingungen für den Frequenzumrichter:...
  • Seite 13 Emissionen: EN 61800-3 (EN 55011, Gruppe 1, Klasse B) Störfestigkeit: EN 61800-3 (industrielle Umgebung) Zur bestmöglichen Störungsunterdrückung wurden spezielle Netzfilter entwickelt, die einfach zu installieren sind und die erforderliche elektrische Zuverlässigkeit bieten. Elektromagnetische Verträglichkeit ist aber nur dann effektiv gewährleistet, wenn für den jeweiligen Frequenzumrichter der geeignete Filter ausgewählt und in Übereinstimmung mit diesen EMV-Empfehlungen installiert wird.
  • Seite 14 bei einem verzweigten System nicht in demselben Schaltschrank befindet und die Systeme räumlich getrennt sind, empfehlen wir, die Steuerleitungen nur auf der Seite des Frequenzumrichters abzuschirmen (sofern möglich, direkt im Kabeleinführungsbereich der Steuereinheit). Der Schirm des Motorkabels muss immer beidseitig geerdet werden. ...
  • Seite 15 Zweck den Filter an einen Erdungsleiter (mindestens 10 mm²) an. Sie können aber auch einen zweiten Erdungsleiter mit einer eigenen Erdungsklemme parallel zum Schutzleiter anschließen (der Querschnitt jeder Schutzleiterklemme muss für die jeweilige Nennlast ausgelegt sein). Schrankeinbau des VFD-B-Unterbaufilters:...

  • Seite 16: Anschlußpläne

    Anschlußpläne Die Anschaltung des Frequenzumrichters muss gemäß einer der nachfolgenden Abbildungen erfolgen. Der RS485-Kommunikationsstecker ist nicht für den Anschluss eines Modems oder eines Telefons geeignet; er könnte dadurch beschädigt werden. Die Spannungsversorgung an Klemmen 1 und 2 ist für die Versorgung der optionalen Kopiereinheit und ist nicht zur Versorgung der RS485- Kommunikationseinheit geeignet.
  • Seite 17 Abbildung 1 für folgende VFD-B-Geräte: VFD007B21A/23A/43A, VFD015B21A/21B/23A/23B/43A, VFD022B23B/43B DC-Dros se l (optiona l) Br ems widersta nd (optional ) Bruecke Lei tungsschutz +2/B1 Moto r R(L1) U(T1) S(L2) AS M V(T2) T(L3) W(T3) Mult if unktions- Relaisau sgang interne (Wechsler)
  • Seite 18 Abbildung 2 für folgende VFD-B-Geräte: VFD022B21A/21B/23A/43A, VFD037B23A/23B/43A//43B, VFD055B23A/23B/43A/43B/, VFD075B23A/23B/43A/43B, VFD110B23A/43A DC-Dros sel (optiona l) Bruecke Br emswide rsta nd (optional ) Lei tungsschutz +2/ B1 - (minus) Moto r R(L1) U(T1) S(L2) AS M V(T2) T(L3) W(T3) Mult if unktions- Relaisau sgang...
  • Seite 19 Abbildung 3 für folgende VFD-B-Geräte VFD150B23A/43A, VFD185B23A/43A, VFD220B23A/43A, VFD300B23A/43A, VFD370B23A/43A, VFD450B43A, VFD550B43A, VFD750B43A, DC-Dros sel Br ems wide rsta nd (optional ) (optiona l) e xt. Bre mschoppe r (opti ona l) Bruecke Lei tungsschutz - (minus) Moto r R(L1)
  • Seite 20 Abbildung 7: SINK und SOURCE Mode Vorwärts/Stop Rückwärts/Stop Tippbetrieb Externer Fehler Fixfrequenz 1 Fixfrequenz 2 Fixfrequenz 3 Werkseinstellung Fixfrequenz 4 RESET Zähler Bezugspotential Achtung: Keine Spannung >24VDC bzw. Wechselspannung an die Steuerklemmmen anschließen. Vorwärts/Stop Sink Rückwärts/Stop Tippbetrieb Source Externer Fehler Fixfrequenz 1 Fixfrequenz 2 Fixfrequenz 3...

  • Seite 21: Funktionen Der Leistungsklemmen

    Funktionen der Leistungsklemmen Klemmenbezeichnung Erklärung der Klemmenfunktion R/L1, S/L2, T/L3 Eingangsklemmen für Netzspannungsversorgung U/T1, V/T2, W/T3 Ausgangsklemmen zur Motorspeisung +1,+2 Anschlussklemmen für Gleichstromdrossel (optional) +2/B1-B2 Anschluss für Bremswiderstand (optional) +2 - -(Minus Zeichen) Anschluss für externe Bremseinheit (VFD-B-Serie) +2/B1- -(Minus Zeichen) Erdungsanschluss...

  • Seite 22: Funktionen Der Steuerklemmen

    Funktionen der Steuerklemmen Klemmenbez. Klemmenfunktionen Werkseinstellung Vorwärts-Stop Befehl Rückwärts-Stop Befehl Tipp-Befehl Eingang für externen Fehler Eingang für externen Zähler Multifunktionseingang 1 Multifunktionseingang 2 Multifunktionseingang 3 Siehe Pr.04-04 bis Pr.04-09 der Multifunktionseingänge Multifunktionseingang 4 Multifunktionseingang 5 Multifunktionseingang 6 Werkseinstellung 1:1 Digitaler Frequenzausgang (Maximum 48VDC, 50mA) (+24V, 20mA), im Spannungsquellen-(pnp- +24V...

  • Seite 23: Klemmenanordnungen

    Klemmenanordnung 0,75 – 2,2 kW (1 ~ 0,75 – 1,5 kW; 3 ~ 0,75 – 2,2 kW) / B1 / T3 Steuerspannungsklemmen: Anzugsmoment: 0,4 Nm (3 in-lbf) Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG) Leistungsklemmen: Anzugsmoment: 1,8 Nm (15,6 in-lbf) Drahtdurchmesser: 0,75 – 6mm² (10-18 AWG) Drahttype: ausschließlich Kupferlitzendraht, 75C...
  • Seite 24 Klemmenanordnung 2,2 – 4,0 kW (1 ~ 2,2 kW;3 ~ 4 kW) Klemmleiste (TB1) - Steuerklemmen (TB2) - Steuerklemmen M03M02M01 MCM AFM AUI ACM ACI AVI +10V +24V M I6 M I5 M I4 M I3 M I2 M I1 (DTB1) - Leistungsklemmen +2 B U/T1 V/T2 W/T3...
  • Seite 25 Klemmenanordnung 5,5 kW – 11 kW POWER MOTOR Steuerspannungsklemmen: Anzugsmoment: 0,4 Nm (3 in-lbf) Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG) Leistungsklemmen: Anzugsmoment: 3 Nm (26 in-lbf) Drahtdurchmesser: 4,0 – 10mm² (12-8 AWG) Drahttype: Kupferdraht Bemerkung: Wenn der verwendete Drahtdurchmesser 13-16mm² (6 AWG) entspricht, muss ein passender Ringschuh am Kabelende aufgebracht werden.
  • Seite 26 Klemmenanordnung 15 – 22 kW R/L1 T/L3 +1 S/L2 V/T2 W/T3 ( ) + - ( ) POWER MOTOR Steuerspannungsklemmen : Anzugsmoment: 0,4 Nm (3 in-lbf) Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG) Leistungsklemmen: Anzugsmoment: 3 Nm (26 in-lbf) Drahtdurchmesser: 10 - 35mm² (8-2 AWG) Bemerkung: Wenn der verwendete Drahtdurchmesser 40mm²...
  • Seite 27 S/L2 T/L3 U/T1 V/T2 2/T3 POWER MOTOR Steuerspannungsklemmen: Anzugsmoment: 0,4 Nm (3 in-lbf) Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG) Leistungsklemmen: Anzugsmoment: 5,9 Nm (50,9 in-lbf) Drahtdurchmesser: VFD-B-30kW: 20 – 25mm² (4AWG) VFD-B-37kW: 25mm² (3AWG) VFD-B-45kW: 33mm² (2AWG) Drahttype: ausschließlich Kupferlitzendraht, 75C...
  • Seite 28 S/L2 T/L3 U/T1 V/T2 W/T3 Screw Torq ue: POWER MOTOR 200kgf-cm ( 173in-lbf) Steuerspannungsklemmen: Anzugsmoment: 0,4 Nm Drahtdurchmesser: 0,25 – 4mm² (12-24 AWG) Leistungsklemmen: Anzugsmoment: 20 Nm (173 in-lbf) Drahtdurchmesser: VFD-B-55kW: 70m² (2/0AWG) VFD-B-75kW: 95mm² (3/0AWG) Drahttype: ausschließlich Kupferlitzendraht, 75C...
  • Seite 29 10 Ω nicht überschreiten.) Verwenden Sie möglichst kurze Erdleiter, die den Standards AWG/DOC entsprechen. Sie können mehrere Frequenzumrichter der Serie VFD-B an einer Stelle installieren. Alle Geräte sollten direkt an eine gemeinsame Erdungsklemme angeschlossen werden. Die Erdungsklemmen des Frequenzumrichters der Serie VFD-B können auch parallel...
  • Seite 30 Bei 1~230V-Netzen kann die Netzleitung an zwei der drei Eingangsklemmen R/L1, S/L2 und T/L3 angeschlossen werden. Hinweis: Dieser Frequenzumrichter ist nicht für eine Verwendung mit Einphasenmotoren vorgesehen. Verlegen Sie die Netz- und Steuerleitungen getrennt oder in einem Winkel von 90°.Wenn ein Filter zur Verringerung der EMV erforderlich ist, installieren Sie ihn möglichst nahe beim Frequenzumrichter.

  • Seite 31: Bedienung Der Digitalen Tastatur

    Bedienung der digitalen Tastatur In diesem Kapitel werden die verschiedenen Bedienelemente der digitalen Tastatur und die Anzeige beschrieben. Lesen Sie dieses Kapitel genau, bevor Sie die unter den Parametereinstellungen beschriebenen Maßnahmen zur Inbetriebnahme ergreifen.  Beschreibung der Tastatur  Beschreibung der Anzeige ...
  • Seite 32 Beschreibung der digitalen Tastatur LED-Anzeige Status Anzeige Tipp Betrieb Betriebsart MODE Cursortaste Eingabetaste PROG DATA Auf- und Ab-Taste STOP/RESET STOP RESET Starttaste Anzeige Beschreibung Der Frequenzsollwert des Frequenzumrichters wird angezeigt. Die tatsächliche Betriebsfrequenz an Anschlussklemme U/T1, V/T2 und W/T3 wird angezeigt. Anwenderdefinierte Einheit, wobei U = F x Pr.00-05...
  • Seite 33 Anzeige Beschreibung Der Ausgangsstrom an Anschlussklemme U/T1, V/T2, und W/T3 wird angezeigt. Vorwärtslauf des Frequenzumrichters wird angezeigt. Rückwärtslauf des Frequenzumrichters wird angezeigt. Der Zählerstand (C). Die angegebene Parametereinstellung wird angezeigt. Der im angegebenen Parameter gespeicherte Wert wird angezeigt. Externer Fehler. „End“...
  • Seite 34 Bedienung der digitalen Tastatur Auswählen der Betriebsart START MODE MODE MODE MODE MODE GO START PRO G Drücken Sie im Auswahlmodus die Taste um die Parameter einzustellen. DATA Einstellen von Parametern Parameter wurde eingestellt und gespeichert. PROG PROG PROG MODE DATA DATA DATA...

  • Seite 35: Kurzeinführung Zur Schnellen Inbetriebnahme

    Kurzeinführung zur schnellen Inbetriebnahme Die Frequenzumrichter der Type VFD-B besitzen werksseitig voreingestellte Parameterwerte, die im typischen Anwendungsumfeld häufig auftreten. Unter Beachtung der Warnhinweise in der Einleitung sowie der Lager- und Installationshinweise in Kapitel 2 und der Verkabelungsvorschriften in Kapitel 3 kann die Inbetriebnahme deshalb meist in kürzester Zeit durchgeführt werden.
  • Seite 36 Gruppe 2: Betriebsparameter 00: Digitale Tastatur oder Motorpoti 01: 0 bis +10 V von AVI 02: 4 bis 20 mA von ACI 03: Potentiometersteuerung (-10 bis +10 V Erste Frequenzsollwert- 02-00 04: Kommunikationsschnittstelle RS-485 Vorgabe 05: Kommunikationsschnittstelle RS 485. Die Frequenz wird nicht gespeichert.
  • Seite 37 01: Geschwindigkeitsablaufbefehl 1 Multifunktionseingang 1 04-04 02: Geschwindigkeitsablaufbefehl 2 (MI1) 03: Geschwindigkeitsablaufbefehl 3 04: Geschwindigkeitsablaufbefehl 4 05: extern zurückgesetzt 06: Beschleunigungs-/ Verzögerungszeit gesperrt 07: Auswahl der ersten oder zweiten Beschleunigungs-/ Verzögerungszeit 08: Auswahl der dritten oder vierten Beschleunigungs-/ Verzögerungszeit 09: Externe Endstufenfreigaben Multifunktionseingang 2 (Öffnungskontakt) 04-05...
  • Seite 38 Gruppe 5: Geschwindigkeitsablauf- und Ablaufprogrammparameter Gruppe 6 - Schutzfunktionsparameter Gruppe 7 - Motorparameter 07-00 Motor-Nennstrom 30 bis 120% (von FU-Ausgangsstrom) 0 bis 90% (von FU-Ausgangsstrom - 07-01 Motor-Leerlaufstrom weniger als Pr.07-00) 07-04 Anzahl der Motorpole 2 bis 10 00: deaktiviert 01: aktiviert (stationäres Autotuning) Automatische + RUN-Taste (Betrieb) drücken...

  • Seite 39: Skalierung Der Analogen Eingänge Zur Drehzahlvorgabe

    Skalierung der analogen Eingänge zur Drehzahlvorgabe Beispiel 1: Maximale Ausgangs- Pr.01-00 frequenz 60Hz Werkseinstellungen Pr.01-00=60Hz-- Maximale Ausgangsfrequenz Pr.04-11=0%-- Vorspannungseinstellung 30Hz Pr.04-12 =0-- Polarität der Vorspannung Pr.04-13=100% -- Potentiometer-Frequenzverstärkung Pr.04-14=0 -- Rückwärtslauf bei negativer Abweichung deaktiviert 12mA 20mA Beispiel 2: In diesem Beispiel ist das Potentiometer auf 0 V eingestellt und die Ausgangsfrequenz beträgt 10 Hz. Die mittlere Frequenz ist 35 Hz.
  • Seite 40 Beispiel 4: Dieses Beispiel zeigt einen Potentiometerbereich von 0 bis 5 Volt. Neben der Vorspannung können Sie auch Pr. 01-00 auf 100 Hz einstellen. Maximale Ausgangs- frequenz Verstärkungs- Pr.01-00 Werkseinstellungen einstellung Pr.01-00=60Hz-- Maximale Ausgangsfrequenz 60Hz Pr.04-11=0.0% Vorspannungseinstellung Pr.04-12=0 -- Polarität der Vorspannung Pr.04-13=200% -- Potentiometer-Frequenzverstärkung 30Hz Pr.04-14=0 -- Rückwärtslauf bei negativer Abweichung deaktiviert...
  • Seite 41 Maximale Ausgangs- frequenz Vorspannungs- Pr.01-00 einstellung Werkseinstellungen 60Hz Pr.01-00=60Hz--Maximale Ausgangsfrequenz Pr.04-11=10%-- Vorspannungseinstellung Pr.04-12=1 -- Polarität der Vorspannung Pr.04-13=111% -- Potentiometer-Frequenzverstärkung Pr.04-14=0 -- Rückwärtslauf bei negativer Abweichung deaktiviert Berechnung der Verstärkung: Negative Abweichung Pr.04-13=( 10V )X100%=111% 6.6Hz...
  • Seite 42 Beispiel 7: In diesem Beispiel ist das Potentiometer zum Betrieb eines Motors im Vorwärts- und Rückwärtslauf programmiert. Der Motor ist im Leerlauf, wenn der Messwert in der Mitte der Skala liegt. In diesem Beispiel wird die externe Vorwärts- und Rückwärtslaufsteuerung deaktiviert. Pr.01-00 Maximale Ausgangsfrequenz 60Hz...

  • Seite 43: Störungssuche Und Fehlerbeschreibung

    Störungssuche und Fehlerbeschreibung Der Frequenzumrichter verfügt über ein umfassendes Fehlerdiagnosesystem mit verschiedenen Warnungen und Fehlermeldungen. Wenn ein Fehler festgestellt wird, werden die entsprechenden Schutzfunktionen aktiviert. Die folgenden Fehler werden auf der digitalen Anzeige des Frequenzumrichters angezeigt. Die vier letzten Fehler können auf der digitalen Anzeige eingesehen werden.
  • Seite 44 Fehlerbeschreibung Abhilfe Vergewissern Sie sich, dass die Umgebungs- temperatur innerhalb des vorgeschriebenen Temperaturbereichs liegt. Vergewissern Sie sich, dass die Lüftungs- Der Temperaturfühler des öffnungen nicht verstopft sind. Frequenzumrichters hat eine Entfernen Sie etwaige Fremdkörper von den zu hohe Temperatur Kühlkörpern und überprüfen Sie, ob die festgestellt.
  • Seite 45 Fehlerbeschreibung Abhilfe Verringern Sie die Motorlast. Motorüberlast. Überprüfen Sie die Parametereinstel- Korrigieren Sie die Einstellung zur lungen (Pr.6-03 bis Pr.6- Feststellung eines zu hohen Drehmoments (Pr.06-03 bis Pr.06-05). Überprüfen Sie die Verbindung zwischen dem Frequenzumrichter und dem Computer auf losen Kontakt. Überprüfen Sie, das eingestellte Kommunikationsfehler Kommunikationsprotokoll...
  • Seite 46 Fehlerbeschreibung Abhilfe Überstrom bei Dauerbetrieb. Überprüfen Sie, ob die Ausgangsleitung Kurzschluss bei ausreichend isoliert ist. Motorausgang. Überprüfen Sie, ob der Motor blockiert ist. Plötzliche Zunahme der Motorlast. Verwenden Sie einen Frequenzumrichter mit einer höheren Leistung. Ausgangsleistung des Frequenzumrichters zu gering. Wenn die externe Klemme EF-GND geschlossen ist, wird der Ausgang Die externe Klemme EF-...
  • Seite 47 Fehlerbeschreibung Abhilfe Fehler bei automatischer Verwenden Sie die automatische Beschleunigung / Beschleunigung / Verzögerung Verzögerung nicht. Erdschluss: Fehler an Frequenzumrichter- Leistungsklemme. Wenn die Ausgangsklemme Erdschluss Erdschluss: hat (Kurzschlussstrom 50 % über dem Nennstrom des Überprüfen Sie, ob ein IGBT-Leistungsmodul Frequenzumrichters), kann beschädigt ist.
  • Seite 48 Fehlerbeschreibung Abhilfe Leitung zwischen Umrichter und Motor kontrollieren und Vorgang wiederholen Fehler bei der automatischen Kontrollieren ob der Motor zum Umrichter Motorerkennung passt: Motornennstrom > 30 % und < 100 % von Umrichternennstrom Kontrollieren ob Motor defekt.

  • Seite 49: Beschreibung Der Kommunikations-Fehlermeldungen (Ce Xx)

    Beschreibung der Kommunikations-Fehlermeldungen (CE xx) Fehler - Beschreibung Code Falsche Funktion: Die vom Umrichter empfangene Funktion ist für den Antrieb nicht vorgesehen. Falsche Adresse: Die vom Umrichter empfangene Adresse ist im Antrieb nicht enthalten. Falscher Datenwert: Der vom Umrichter empfangene Datenwert ist für den Antrieb nicht vorgesehen.

  • Seite 50: Parametereinstellungen (Alle)

    Parametereinstellungen (alle) : Der Parameter kann während des Betriebs eingestellt werden. *: Doppelter bzw. erhöhter Wert bei Klasse 400/460 V. Gruppe 0: Anwenderparameter Akt. Para- Werksein- Erklärung Einstellungen Einstel- meter stellung lung 00-00 Kenncode des Schreibgeschützt Frequenzumrichters 00-01 Anzeige des Nennstroms Schreibgeschützt ##,# 08: Tastatursperre...
  • Seite 51 Akt. Para- Werksein- Erklärung Einstellungen Einstel- meter stellung lung Anwenderdefinierter 00-05 0,01 bis 160,00 1,00 Koeffizient K  00-06 Softwareversion Schreibgeschützt #,## 00-07 Kennwortentschlüsselung 1 bis 65535 00-08 Kennwortvorgabe 0 bis 65535 00: U/f-Steuerung 01: U/f-Steuerung + Impulsgeber- Rückführung (siehe auch Pr.10-09 bis 10-11) 00-09 Steuerungsmethoden 02: Vektorregelung - SVC...
  • Seite 52 Werksein- Akt. Para- Erklärung Einstellungen stellung Einstel- meter lung 01-11 0,01 bis 3600,0 s 10,0 Beschleunigungszeit 2 01-12 Verzögerungszeit 2 0,01 bis 3600,0 s 10,0 Beschleunigungszeit / 01-13 0,01 bis 3600,0 s Tippbetrieb 01-14 0,10 bis 400,00 Hz 6,00 Tippfrequenz 00: Lineare Beschleunigung / Verzögerung 01: Automatische Beschleunigung /...
  • Seite 53 Gruppe 2: Betriebsparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 00: Digitale Tastatur oder Motorpoti 01: 0 bis +10 Vdc von AVI 02: 4 bis 20 mA von ACI 03: -10 bis +10 Vdc von AUI 04: Kommunikationsschnittstelle RS-485 Erste Frequenzsollwert- 02-00...

  • Seite 54: Setzt Betrieb Mit Der Letzten

    Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 00: FWD/STOP, REV/STOP Zwei-/ 02-05 01: FWD/REV, RUN/STOP Dreileiterbetriebsregelmodus 02: Dreileiterbetrieb 00: Deaktiviert 02-06 Anfahrsperre 01: Aktiviert 00: Verzögerung auf 0 Hz 01: Hält sofort an und aktiviert „EF“. 02-07 Verlust des ACI-Signals 02: Setzt Betrieb mit der letzten Frequenzsollwert-Vorgabe fort.
  • Seite 55 Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 00: Über digitale Tastatur 01: Steuerung durch externe Klemme, Tastatur-STOP aktiviert. 02: Steuerung durch externe Klemme, Tastatur-STOP deaktiviert. 02-14 Zweite Steuerbefehlsvorgabe  Steuerung wird durch Kommunikationsschnittstelle RS-485, Tastatur-STOP aktiviert. Steuerung durch Kommunikationsschnittstelle RS-485,...
  • Seite 56 Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 14: Klemmenzählerstand erreicht 15: Vorläufiger Zählerstand erreicht 16: Hilfsmotor 1 17: Hilfsmotor 2 18: Hilfsmotor 3 19: Kühlkörper überhitzt 20: Frequenzumrichter betriebsbereit 03-03 Multifunktionsausgang MO3 21: Notabschaltung 22: Sollfrequenz 2 erreicht 23: Signal für externen Bremschopper 24: Nulldrehzahl-Ausgangssignal 25: Unterschreitung Minimalstrom...
  • Seite 57 Gruppe 4: Eingangsfunktionsparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung AVI-Analogeingangs- 04-00 0,00 bis 100,00 % 0,00 abweichung Polarität der AVI- 00: Positive Abweichung 04-01 Vorspannung 01: Negative Abweichung AVI-Eingangsverstärkung 04-02 1 bis 200 %  00: keine negative AVI-Abweichung 01: negative Abweichung, Rückwärtslauf Negative AVI-Abweichung 04-03...
  • Seite 58 20: Notabschaltung (Öffnerkontakt) 21: Frequenzsollwertauswahl AVI/ACI 22: Frequenzsollwertauswahl AVI/AUI 23: Steuerbefehlsauswahl (lokal/fern) Multifunktionseingang 5 24: Deaktivieren der automatischen 04-08 (MI5) Beschleunigung / Verzögerung 25: Zwangsstopp (Öffnerkontakt) 26: Zwangsstopp (Schließkontakt) 27: Parametersperre aktiviert (Öffnerkontakt) (offen: gesperrt; geschlossen: frei) 28: PID-Funktion deaktiviert 29: Vorwärts Tippen / Rückwärts Tippen (mit externem TIPP-Befehl aktiviert) 30: Zurücksetzen (Öffnerkontakt)
  • Seite 59 00: keine negative AUI-Abweichung 01: negative Abweichung, Rückwärtslauf Negative AUI-Abweichung 04-18 aktiviert Rückwärtslauf aktiviert 02: negative Abweichung, Rückwärtslauf deaktiviert AVI-Analogeingangs- 04-19 0,00 bis 10,00 s 0,10 verzögerung ACI-Analogeingangs- 04-20 0,00 bis 10,00 s 0,10 verzögerung AUI Analogeingangs- 04-21 0,00 bis 10,00 s 0,10 verzögerung 00: 0,01 Hz...
  • Seite 60 Gruppe 5: Geschwindigkeitsablauf- und Ablaufprogrammparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 1. Fixfrequenz / Geschwindig- 05-00 0,00 bis 400,00 Hz 0,00 keitsablauf-Frequenz 2. Fixfrequenz / Geschwindig- 05-01 0,00 bis 400,00 Hz 0,00 keitsablauf-Frequenz 3. Fixfrequenz / Geschwindig- 05-02 0,00 bis 400,00 Hz 0,00...
  • Seite 61 Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung Vorwärts-/Rückwärtslauf 0 bis 32767 (0: FWD / Vorwärts, 1: 05-16 Ablaufprogramm REV / Rückwärts, binärcodiert!) 05-17 Zeitdauerschritt 1 0,0 bis 65500 s 05-18 Zeitdauerschritt 2 0,0 bis 65500 s 05-19 Zeitdauerschritt 3 0,0 bis 65500 s 05-20 Zeitdauerschritt 4 0,0 bis 65500 s...
  • Seite 62 Gruppe 6 - Schutzfunktionsparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 230 V-Serie: 330V ~ 410V 06-00 Überspannungskippschutz 400 / 460 V-Serie: 660V ~ 820V 390* 0: Deaktiviert 20 bis 250% VORSICHT: Überstrom verringert die Überstromschutz bei 06-01 Lebensdauer des Frequenzumrichters Beschleunigung...
  • Seite 63 00: Kein Fehler aufgetreten 01: Überstrom (oc) 02: Überspannung (ov) 03: Überhitzung (oH) 04: Überlast (oL) 05: Überlast (oL1) 06-08 Letzter gespeicherter Fehler 06: Externer Fehler (EF) 07: IGBT-Schutz (occ) 08: Zentraleinheitfehler (cF3) 09: Hardwareschutzfehler (HPF) 10: Überstrom bei Beschleunigung (ocA) 11: Überstrom bei Verzögerung (ocd) 12: Überstrom bei Dauerbetrieb (ocn) 13: Erdschluss (GFF)
  • Seite 64 Anwenderdefinierte 220VDC bis 300VDC* 06-16 Unterspannung 0: deaktiviert Anwenderdefinierte Erken- 06-17 0,1~ 3600,0 s nungszeit für Unterspannung Gruppe 7 - Motorparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 07-00 Motor-Nennstrom 30 bis 120% (von FU-Ausgangsstrom)  0 bis 90% (von FU-Ausgangsstrom - 07-01 Motor-Leerlaufstrom ...
  • Seite 65 Gruppe 8 - Sonderparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 08-00 DC-Bremsstrom 00 bis 100% 08-01 DC-Bremszeit beim Start 0,0 bis 60,0 s 08-02 DC-Bremszeit beim Anhalten 0,0 bis 60,0 s 08-03 Anfangspunkt für DC-Bremse 0,00 bis 400,00 Hz 0,00 00: Betrieb wird nach kurzzeitigem Netzausfall angehalten.
  • Seite 66 Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 00: Frequenzeinstellung Startfrequenz für 08-20 01: Maximale Betriebsfrequenz (01- Drehzahlsuche Automatische Rücksetzzeit nach 08-21 00 bis 60000 s Rücksetzung eines Fehler Drehzahlschwankungs- 08-22 0~1000 Kompensationskoeffizient Gruppe 9: Kommunikationsparameter Werks- Akt. Para- Erklärung Einstellungen...
  • Seite 67 Gruppe 10: PID-Steuerungsparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 00: PID-Betrieb gesperrt 01: Negatives PID-Feedback von externer Klemme (AVI), 0 bis +10 V 02: Negatives PID-Feedback von 10-00 Eingang für PID-Feedback externer Klemme (ACI), 4 bis 20 mA 03: Positives PID-Feedback von externer Klemme (AVI), 0 bis +10 V 04: Positives PID-Feedback von externer...
  • Seite 68 Gruppe 11: Lüfter- und Pumpensteuerungsparameter Werks- Akt. Para- Erklärung Einstellungen ein- Einstel- meter stellung lung 00: U/f-Kurve wird durch Pr.01-00 bis Pr.01-06 bestimmt 01: 1,5 Leistungskurve 11-00 U/f-Kurvenauswahl 02: 1,7 Leistungskurve 03: quadratische Kurve 04: kubische Kurve 11-01 Startfrequenz Hilfsmotor 0,00 bis 120,00 Hz 0,00 11-02...

  • Seite 69: Technische Daten

    Technische Daten Netzspannungsklasse 230V Class 400/460V class UDGVFD _ _ _B_ _ _ 007B21A 015B21A 022B21A 007B43A 015B43A 022B43B 037B43A Max. Motor-Nennleistung (kW) 0,75 0,75 Max. Motor-Nennleistung (HP) Ausgangs-Scheinleistg.(kVA) Ausgangs-Nennstrom (A) 11,0 Max. Ausgangsspannung (V) Proportional zur Eingangsspannung: 3 ~ 0 - 200...240V (380...480V) Eingangs-Nennstrom (A) 11,9/ 7,0 15,3/ 7,6...
  • Seite 70 400/460V class (ff) Netzspannungsklasse UDGVFD _ _ _B_ _ _ 055B43A 075B43A 11 0B43A 1 50B43A 1 85B43A 220B43A 300B43A 370B43A 450B43A 550B43A 750B43A Max. Motor-Nennleistung (kW) 18,5 Max. Motor-Nennleistung (HP) Ausgangs-Scheinleistg.(kVA) 13,7 18,3 24,4 28,9 34,3 45,7 55,6 69,3 Ausgangs-Nennstrom (A) Max.

  • Seite 71: Zubehör

    Zubehör Absicherung Motorvario GmbH empfiehlt gemäß UL 508C, § 45.8.4, Part a,) die in der Tabelle angegeben Sicherungen. Vergleichbare Sicherungstypen können verwendet werden. 1. Die Absicherung der 1~ Geräte richtet sich nach dem maximalen Eingangsstrom. 2. Die Absicherung der 3~ Geräte richtet sich nach dem maximalen Ausgangsstrom 1 x 230 V 3 x 460 V Max.
  • Seite 72 I (A)*1 I (A)*2 UDGVFD-007B21A 11,9 UDGVFD-015 B21A 15,3 UDGVFD-022 B21A 22,0 UDGVFD-007B43A UDGVFD-015B43A UDGVFD-022B43B UDGVFD-037B43A 11,2 UDGVFD-055B43A UDGVFD-075B43A UDGVFD-110B43A Spezifikation der Sicherungen Sicherungen mit geringeren Auslöseströmen können verwendet werden. Sicherung Model I-in (A) I-out (A) I (A)*1) I (A)*2) UDGVFD-150B43A UDGVFD-185B43A UDGVFD-220B43A...
  • Seite 73 Netzfilter Fuß- Abmessungen Model Filter Ausführung B/H/T [mm] UDGVFD-007B21A Siehe Seite B-4 UDZNFV-015S1 UDGVFD-015B21A UDGVFD-022B21A Siehe Seite B-5 UDZNFV-022S1 UDGVFD-007B43A UDGVFD-015B43A Siehe Seite B-6 UDZNFV-022T1 UDGVFD-022B43B UDGVFD-037B43A Siehe Seite B-7 UDZNFV-037T1 UDGVFD-055B43A UDGVFD-075B43A Siehe Seite B-8 UDZNFV-110T1 UDGVFD-110B43A UDGVFD-150B43A nein Siehe Seite B-9 UDZNFV-185T1 UDGVFD-185B43A...

  • Seite 74: Encoderplatine (Udz-Feedback)

    Encoderplatine (UDZ-FEEDBACK) (Einstellung Parameter 10-10 bis 10-15) 1.) Installation 1.1) 0,75 kW bis 1,5 kW...
  • Seite 75 1.2) 2,2 kW bis 3,7 kW 1.3) > 5,5 kW...

  • Seite 76: Rückführungsplatine Und Impulsgeber

    2.) Verkabelung (UDZ-FEEDBACK) R(L1) R(L1) U(T1) Motor S(L2) V(T2) S(L2) T(L3) W(T3) T(L3) VFD-B Feedback +12V Pulse Generator Ausgang 12V DC Rückführungsplatine und Impulsgeber...
  • Seite 77 Steuerleitungen mit den Leistungskabeln (> 220 Vac) Max. Kabellängen Arten der Anwendung Maximale Kabellänge Kabelquerschnitt Spannungstreiber Open Collector 1.25mm (AWG16) oder höher Line Driver 300m Komplementär Kennzeichnung der Signale VFD-B Anschluß an die V2500 Steuerplatine Anschlußklemmen TSW1 TSW2 Feedback Versorgungsspannung und Anwendungsart auswählen...
  • Seite 78 Typen der Geber TSW1 und TSW2 Schalter Gebertypen...

  • Seite 79: Anschluß Eines Motor-Ptc's (Thermistor)

    Anschluß eines Motor-PTC’s (Thermistor) VFD-B PNP mode (source) NPN mode (sink) oder +24V extern +24V +24V Motor 1,5 kOhm* Kaltleiter (PTC) Motor Kaltleiter 1,5 kOhm* Funktion für MI6: (PTC) Funktion für MI6: Parameter 4-09 Parameter 4-09 auf 19 stellen! auf 19 stellen!
