Installation optionaler Zusatzmodule

45.6

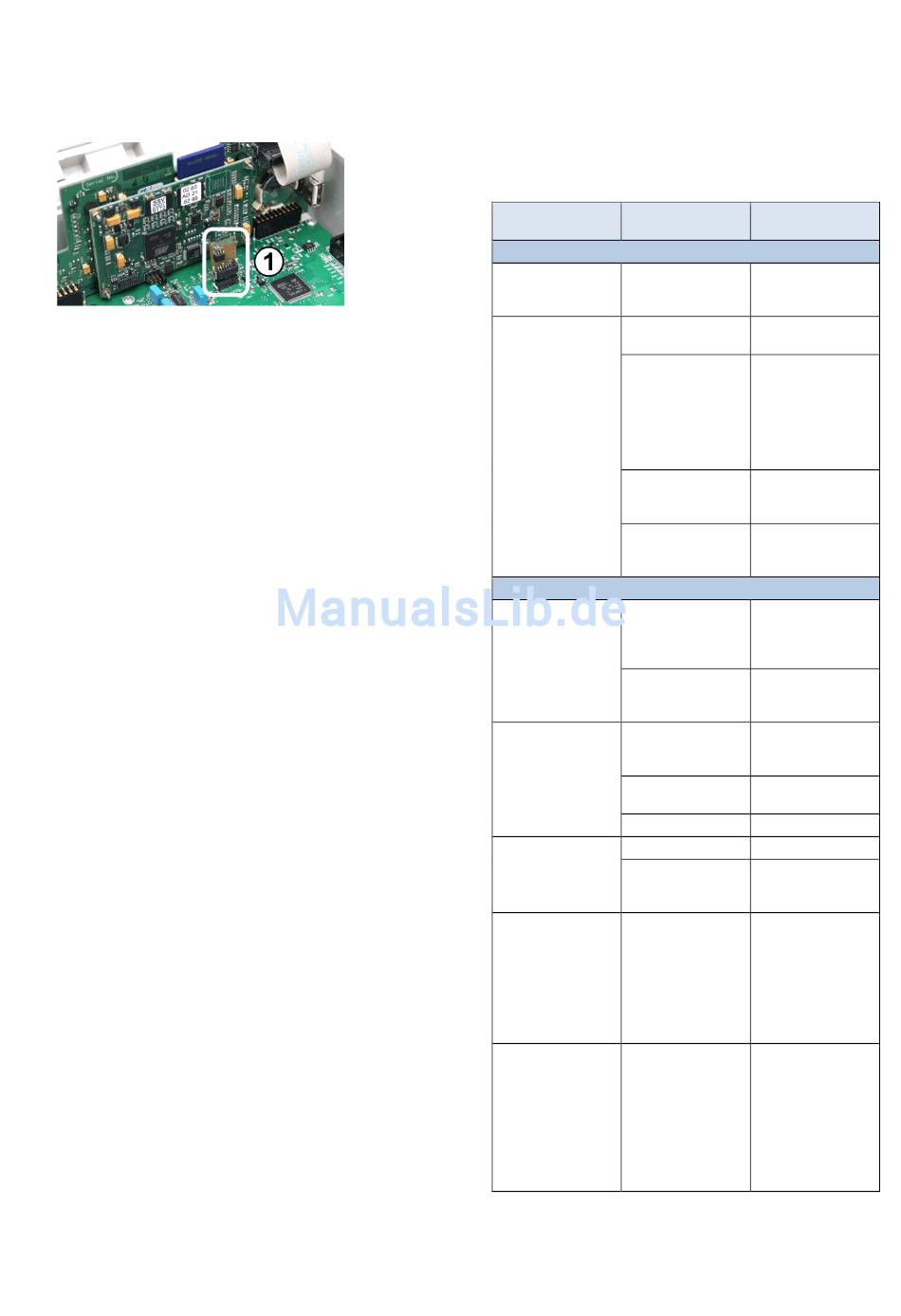

Austausch des Konfig-Moduls

Das Konfig-Modul speichert die Geräte-Konfiguration des Analyts,
Pflegeprogramm, optionale Zusatz-Funktionen, etc.
Das Konfig-Modul ist in einen Stecksockel eingesteckt und kann so
leicht ausgetauscht oder in ein anderes Gerät gesteckt werden.
46 Installation optionaler Zusatzmodule
46.1 4-fach Stromausgänge 0/4...20mA:
PM5-SA4 KONVERTER 0/4-20MA (127011)
Das Zusatzmodul PM5-SA4 KONVERTER 0/4-20MA (Art.-Nr. 127011)
stellt vier Stromausgänge 4-20mA zur Verfügung. Bei Bedarf kann ein
zweites Modul bestückt werden, so dass insgesamt acht
Stromausgänge zur Verfügung stehen.
Das Modul wird einfach auf einen der drei Modul-Steckplätze des
Analyts aufgesteckt und anschließend im Menü konfiguriert.
Die Stromausgänge können für folgende Funktionen genutzt werden:
Ausgabe aktueller Messwerte (pH, mV, Temp.) als Stromsignal 4-
•
20mA (für Bildschirmschreiber, Fernanzeigen, Gebäude-
automatisierung)
Ansteuerung externer Systeme
•
(z.B. variable Filterpumpen, Salzelektrolyse-Systeme)
Weitere Details entnehmen Sie bitte der separaten Dokumentation
zum PM5-SA4 KONVERTER 4-20MA (Art.-Nr. 127011).
47

Fehlersuche und -beseitigung

In der nachfolgenden
zusammengestellt, die beim Betrieb Analyts auftreten können. Zu
jedem dieser Probleme sind mögliche Ursachen und Abhilfe-
Maßnahmen angegeben.
Die Tabelle ist entsprechend der Module pH, Redox (mV), O2
(BayroSoft) und Temperatur gegliedert.
Art des Problems
pH-Messung
pH-Kontrollmessung und
Anzeige am Gerät
zeigen Differenzen
Kalibrierfehler bei der
pH-Kalibrierung
pH-Regelung / pH-Dosierung
Am Gerät wird eine
Dosierleistung von 0%
angezeigt, obwohl eine
Abweichung zwischen
Istwert und Sollwert
vorliegt
Die Dosierpumpe
arbeitet nicht, obwohl am
Gerät eine Dosier-
leistung ungleich 0%
angezeigt wird
Die Dosierpumpe
arbeitet, es erfolgt aber
keine pH-Korrektur
pH-Wert schwankt um
den Sollwert
pH-Wert weicht über
längere Zeit vom
Sollwert ab
Betriebsanleitung Analyt
Tabelle sind typische
Mögliche Behebung des
Problemursache Problems
Kalibrierung fehlerhaft Neu-Kalibrierung
oder liegt lange zurück durchführen
Fehlerhafte Eingabe der Kalibrierung wiederholen
Kalibrierwerte
Elektrode verschmutzt Elektrode in 5-10%iger
oder defekt Salzsäure abbeizen und
in destilliertem Wasser
spülen. Lässt sich die
Elektrode danach nicht
kalibrieren, so muss sie
erneuert werden.
Feuchtigkeit in der Kabelkombination
Kabelkombination trocknen bzw.
austauschen
Messverstärker defekt Gerät muss repariert
bzw. ausgetauscht
werden
Die Dosierung ist durch Alarmursache
einen Alarm blockiert beseitigen,
(Flow-, Niveau- oder Alarm quittieren
Dosierzeitalarm)
Einschaltverzögerung Ende der
läuft noch Einschaltverzögerung
abwarten
Sicherung der Sicherung ersetzen
Dosierpumpe (2AT)
ist durchgebrannt
Dosierrelais defekt Betreffendes Relais
ersetzen
Dosierpumpe defekt Dosierpumpe ersetzen
Behälter ist leer Pflegeprodukt erneuern
Dosierpumpe hat Luft Dosierkopf entlüften
gezogen und dosiert
nicht mehr
Dosierleistung der pH- Größeren Wert für den p-
Regelung ist zu hoch Bereich einstellen,
dadurch verringert sich
die Dosierleistung.
Auch eine Reduzierung
der Mindest-Dosier-
leistung verhindert eine
Überdosierung.
Dosierleistung der pH- Kleineren Wert für den p-
Regelung ist zu gering Bereich einstellen,
dadurch erhöht sich die
Dosierleistung.
Auch eine Erhöhung der
Mindest-Dosierleistung
hat eine schnellere
Annäherung an den
Sollwert zur Folge.
