40
Netzwerkanschluss
40
Netzwerkanschluss
Erforderliche Benutzer Qualifikation:
IT-SPEZIALIST
Der Netzwerkanschluss darf nur durch einen
IT-SPEZIALISTEN im Sinne der Definition im Kapitel
Benutzer Qualifikation durchgeführt werden.
Der Analyt bietet umfangreiche und sehr komfortable Möglichkeiten für
den Fernzugriff aus einem lokalen Netzwerk oder dem Internet.
Um diese Möglichkeiten zu nutzen, muss der Analyt an ein TCP/IP
Netzwerk angeschlossen werden (TCP/IP bezeichnet die Standard-
Übertragungsprotokolle, die in Netzwerken und im Internet verwendet
werden).
Im Klemmraum des Analyts befindet sich eine Standard Ethernet-
Buchse (Typ RJ45). In diese Buchse kann ein einfaches Standard-
Netzwerkkabel (Cat5 oder Cat6) eingesteckt werden.
Das
Netzwerkkabel
wird
Kabelverschraubung in den Klemmraum eingeführt, um die Schutzart
IP65 aufrecht zu erhalten.

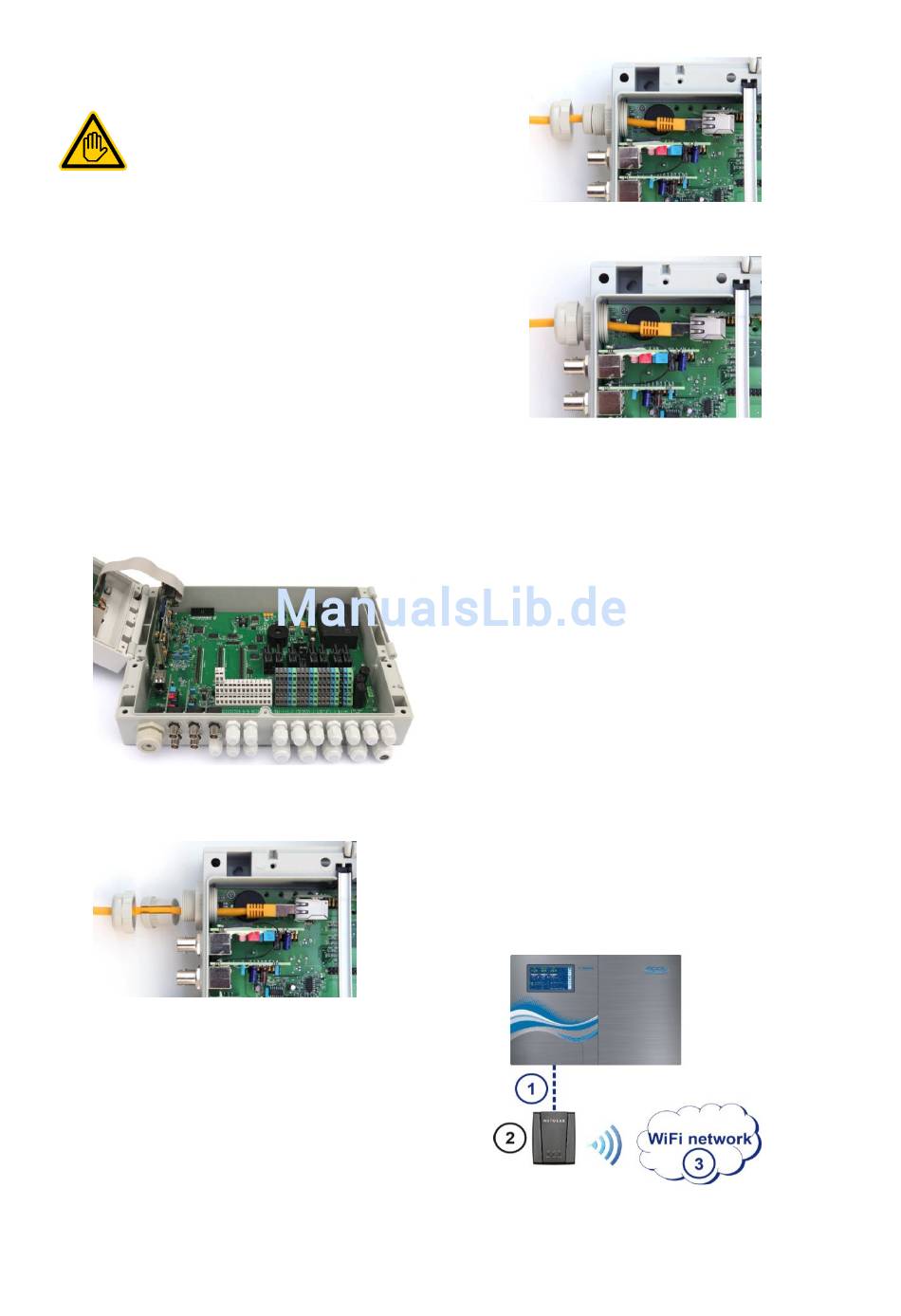

40.1
Schritt für Schritt
1.
Schalten Sie die Netzversorgung des Analyts aus.
2.
Lösen Sie die vier Schrauben des Klemmraumdeckels,
und entfernen Sie diesen.
3.
Lösen Sie die große Kabelverschraubung ganz links.
4.
Führen Sie ein Standard-Netzwerk-Kabel mit RJ45-Stecker in
den Klemmraum ein, wie in den folgenden Abbildungen gezeigt.
5.
Stecken Sie zunächst das Kabel durch den Deckel der
Kabelverschraubung und durch die Verschraubung selbst.
6.
Stecken Sie das Kabel in die RJ45 Buchse ein.
Achten Sie auf eine saubere Verriegelung des Steckers
7.
Stülpen Sie die geschlitzte Gummidichtung über das Kabel wie
in der Abbildung gezeigt.
durch
eine
spezielle
große
Betriebsanleitung Analyt
8.
Drücken Sie die Gummidichtung in die Kabelverschraubung.
9.
Schrauben Sie die Kabelverschraubung wieder gut fest, um
eine zuverlässige Abdichtung zu erzielen.
10.
Schließen Sie das Gehäuse wieder. Ziehen Sie die Schrauben
des Klemmraumdeckels handfest an, um eine zuverlässige
Abdichtung zu erzielen.
11.
Schalten Sie die Netzversorgung des Analyts wieder ein.
40.2
Optionen
40.2.1
Funknetzwerk (WLAN / WiFi)
40.2.1.1 Funk-Anbindung des Analyts
Der Analyt kann auf einfache Weise auch in ein vorhandenes
Funknetzwerk eingebunden werden. Dazu benötigen Sie einen Funk-
Netzwerk-Adapter (auch WLAN-Adapter oder WiFi-Adapter). Solche
Adapter sind von verschiedenen Herstellern preiswert im Fachhandel
erhältlich. Ein aktuelles Modell ist z.B. der Universal Wireless Internet
Adapter (WNCE2001) des Herstellers Netgear.
Der Adapter wird per Standard-Netzwerkkabel mit dem Analyt
verbunden, und stellt dann eine transparente Datenverbindung vom
Analyt zum vorhandenen Funknetzwerk her.
Zuvor muss der Funk-Adapter einmalig konfiguriert werden, damit er
automatisch die Verbindung zum gewünschten Funknetzwerk herstellt.
Diese Grund-Konfiguration findet in der Regel mit Hilfe eines PCs
statt. Details entnehmen Sie bitte der Dokumentation des verwendeten
Funk-Adapters.
Die folgende Abbildung zeigt schematisch die Einbindung des Analyts
in ein Funknetzwerk.
1
Standard-Netzwerkkabel (Ethernet)
2
Funk-Netzwerk-Adapter (WLAN- / WiFi-Adapter)
3
Funk-Netzwerk
71
