Inbetriebnahme
Die Kabel werden getrennt an den Scanner und den Drucker angeschlossen. Wir empfehlen
Ihnen, zuerst die Kabel des Scanner-Teils anzuschließen.

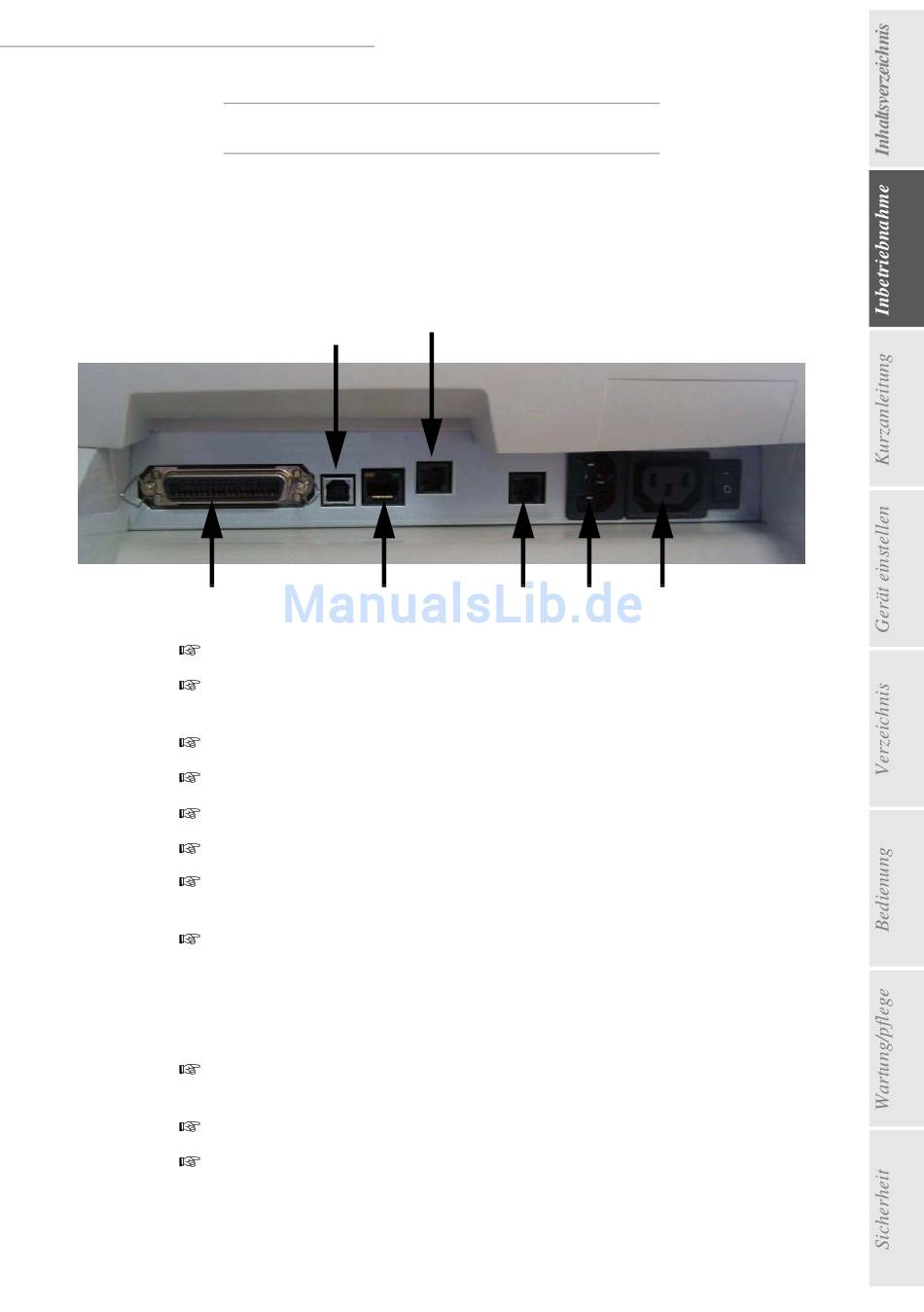

Anschluss der Kabel an den Scanner

1
Achten Sie darauf, dass die Schalter des Scanners und des Druckers auf "O" stehen.
1 - Stecken Sie das Centronics-Kabel in den Scanner und verriegeln Sie es mit den beiden
Metallklammern.
2 - Stecken Sie das LAN-Kabel (nicht mitgeliefert) in die LAN-Buchse des Scanners ein.
3 - Stecken Sie das Telefonkabel in die Telefonbuchse des Scanners ein.
4 - Stecken Sie das Netzkabel in die Netzbuchse des Scanners ein.
5 - Stecken Sie das Netz-Verlängerungskabel 220/240V des Druckers in die Buchse am Scanner ein.
6 - Verbinden Sie gegebenenfalls das USB-Kabel (nicht mitgeliefert) mit der
Slave-USB-Buchse.
7 - Je nach Modell können Sie eine zweites Telefonkabel in die andere Telefonbuchse des
Scanners stecken.

Anschluss der Kabel an den Drucker

1 - Stecken Sie das Centronics-Kabel in den Drucker und verriegeln Sie es mit den beiden
Metallklammern.
2 - Stecken Sie das LAN-Kabel (nicht mitgeliefert) in die LAN-Buchse des Druckers ein.
3 - Stecken Sie das Verlängerungskabel in die Netzbuchse des Druckers ein.
A
NSCHLÜSSE
7
6
2
1-11
3 4 5
