2. Vor der Aufnahme

Grundsystem 1

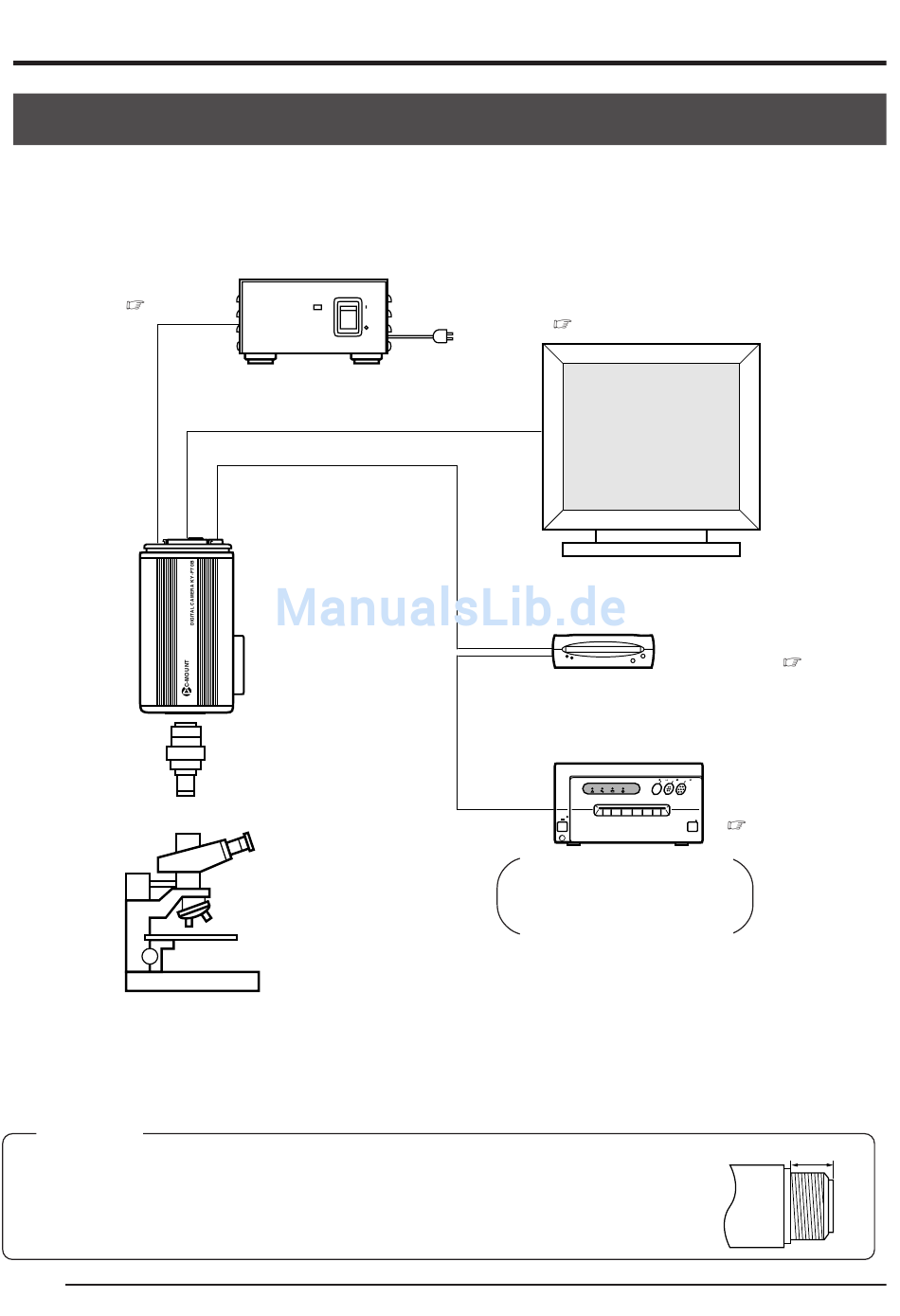

Die Bilder von der Kamera werden auf dem Monitor überprüft und dann zu einem MO-Laufwerk,
einem Zip ® -Laufwerk oder einem Drucker ausgegeben.
An die Stromversorgung
anschließen. ( Seite 18)
DC IN
• Das letzte Gerät der SCSI-Kette muß mit einem Abschlußwiderstand versehen werden.
• Verwenden Sie für die Stromversorgung immer das Netzgerät AA-P700.
ACHTUNG
Verwenden Sie einen mit dem verwendeten Mikroskop kompatiblen
Mikroskopadapter mit einer 1/2-Zoll-C-Fassung.
Verwenden Sie zur Vermeidung von Beschädigung des Gerätes immer einen
Adapter mit einer Länge von 4 mm oder weniger von der Objektivfassungsseite.
G14
AA-P700
AC ADAPTER AA-P700
POWER
ON
OFF
Netzgerät
MONITOR
SCSI
Mikroskopadapter
Den PC Monitor anschließen (VGA).
AC
( Seite 19)
VIDEO IN
MO-Laufwerk oder
®
Zip -Laufwerk
ALARM SHEET
POWER
Kompatibler Drucker
MITSUBISHI CP-700DSU/E
VGA-Monitor
Das MO/Zip ® -Laufwerk
anschileßen. (
Den Drucker
MITSUBISHI
CP700DSA
PAPER FEED & CUT COPY ONLINE
PAPER DATA
anschließen.
( Seite 21)
OPEN
CP-770DW
CP-800DW
4 mm oder weniger
Adapter
Seite 20)
