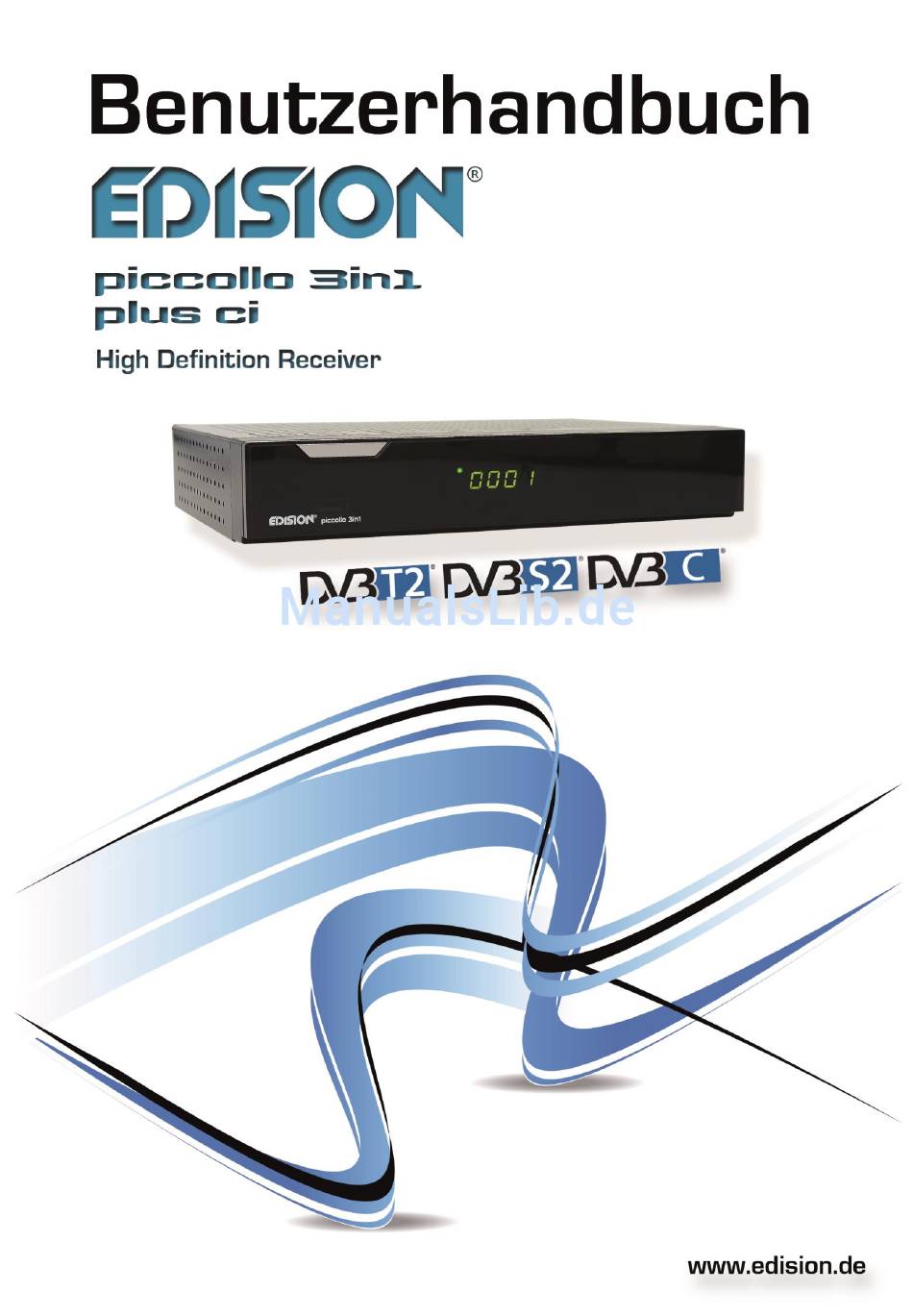

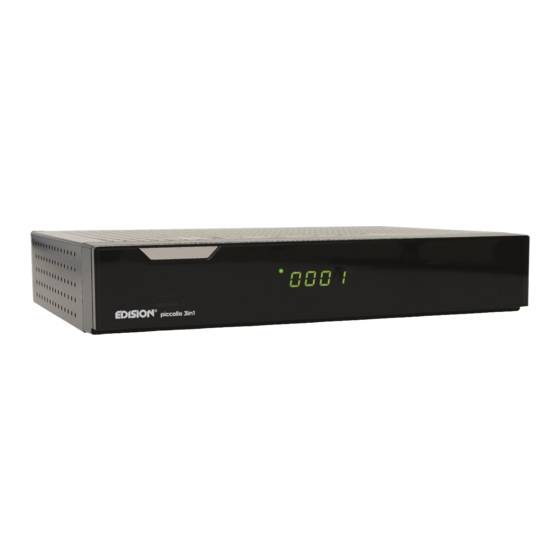

- Seite 1 Version vom 12. September 2014 Seite 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ►Wichtige Sicherheitshinweise ....................... 4 ►Fernbedienung ............................6 ►Beschreibung ............................7 Front panel ............................7 Rear Panel ............................7 ►Features ..............................8 ►Informationsleiste / InfoBar ........................9 So ändern Sie die Zeit für die Einblendung der Informationsleiste: ............. 9 Funktionen und Einstellungen: ......................9 ►EDIVISION - Ihr elektronischer Programmbegleiter ................ - Seite 3 Zeiteinstellungen ..........................27 Timer ..............................28 Audio + Video ............................29 ►Menü System ............................30 Information ............................30 Werkseinstellung ..........................30 Update von USB/HDD ........................30 Sicherung auf USB/HDD........................31 ►Menü Spiele ............................32 Tetris ..............................32 Snake ..............................32 Othello ..............................
-
Seite 4: Wichtige Sicherheitshinweise
►Wichtige Sicherheitshinweise Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen sorgfältig auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Reinigung nur mit einem trockenen Tuch. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen. - Seite 5 Dieses Symbol zeigt an, dass die Gefahr eines Stromschlags vorhanden ist. Dieses Symbol zeigt an, dass wichtige Betriebs-und Wartungshinweise in der Bedienungsanleitung vorhandem sind. Dieses Symbol zeigt an, dass zwischen dem Produkt eine doppelte Isolierung zwischen Netzspannung und Benutzer zugänglichen Teile vorhandem ist. Bei der Reparatur nur zulässige Ersatzteile benutzen.
-
Seite 6: Fernbedienung
►Fernbedienung Version vom 12. September 2014 Seite 6... -
Seite 7: Beschreibung
►Beschreibung Front panel Card Slot: 1x Conax Kartenleser Common Interface: 1x CI Schacht USB A: USB 2.0 Für Software-Upgrade und Medienwiedergabe und 3G dongle. Display: (LED type) Zeigt den Status des Receivers Rear Panel LNB IN 13/18V 400mA MAX: LNB Eingang. RF IN: DVB T2 und DVB C Kabel Eingang S/PDIF: Digital Audio interface USB B: USB 2.0 Für Software-Upgrade und Medienwiedergabe und 3G dongle. -
Seite 8: Features
►Features + Typ: HDTV-Receiver für DVB-S2,DVB-T2 und DVB C + 1 x CI Schacht + 1 Conax Kartenleser integriert + S/PDIF Audio Ausgang + DiSEqC 1.0, 1.1, 1.2 und USALS, Unicable fähig (LNB Control:13/18V, 0/22K, 0/12V) + RS 232 Schnittstelle + HDMI HD-Video-/ Audio-Ausgang + Mögliche Bildschirmauflösungen: 720p_50,720p_60, 1080i_50, 1080i_60 + LAN 10/100 Mbps Ethernet RJ45 Schnittstelle... -
Seite 9: Informationsleiste / Infobar
►Informationsleiste / InfoBar Mit der können Sie sich im TV- oder Radio-Modus eine Informationsleiste (InfoBar) am 'INFO'-Taste unteren Bildschirmrand anzeigen lassen. Diese Leiste wird bis zu 10 Sekunden eingeblendet. So ändern Sie die Zeit für die Einblendung der Informationsleiste: Drücken Sie die und öffnen damit das Hauptmenü. -
Seite 10: Edivision - Ihr Elektronischer Programmbegleiter
►EDIVISION - Ihr elektronischer Programmbegleiter Grundlegendes: EDIVISION ist ein elektronische Programmbegleiter mit eigenem OSD Menü. EDIVISION stellt hierbei die vom Programmanbieter angebotenen Informationen in verschiedenen Ansichten umfangreich und übersichtlich dar. Ausserdem können Sie von hier aus bis zu 8 zeitgesteuerte Aufnahmen (Timer) programmieren. Beachten Sie, dass nicht alle Sender/Programmanbieter programmbegleitende Informationen zur Verfügung stellen. - Seite 11 Fenster EDIVISION im Modus 'Mehr' Im Modus 'Mehr' werden Programminformationen in zeitlicher Abfolge tabellarisch dargestellt. Mit den Pfeiltasten navigieren Sie zwischen den zeitlichen Programminformationen eines links/rechts Senders, mit den Pfeiltasten bewegen Sie den Cursor (gelbe Markierung) in der oben/unten Senderliste. U.U. müssen Sie noch die drücken, wenn Sie einen anderen Sender gewählt OK-Taste haben und programmbegleitende Informationen angezeigt haben möchten.
- Seite 12 Information zu dieser Sendung anzeigen lassen (sofern vorhanden). Im Modus 'Zeitplan' werden links die aktuell gewählte Programmliste und rechts die Programminformationen in Wochenform tabellarisch dargestellt. Mit den Pfeiltasten links/rechts navigieren Sie zwischen Senderliste und Wochentagübersicht, mit den Tasten navigieren PREV/NEXT Sie zwischen den Wochentagen, mit den Pfeiltasten navigieren Sie in der jeweiligen Liste oben/unten...
-
Seite 13: Programmliste
►Programmliste Über die auf der Fernbedienung oder am Receiver rufen Sie im TV- oder Radio-Modus die OK-Taste Programmliste auf. Das Fenster der Programmliste kann in 3 Formen dargestellt werden. So wechseln Sie die Ansicht der Programmliste: Programmliste in der Standardansicht 1. - Seite 14 Grüne Taste: Zeigt, wenn vorhanden, zum ausgewähltem Sender programmbegleitende Informationen in Form von EDIVISION an. Gelbe Taste: Öffnet das Fenster 'Optionen'. Sie können den gewählten Sender zu einer Favoritenliste hinzufügen, Sperren, zum Überspringen markieren, Löschen und/oder Umbenennen. Blaue Taste: Ermöglicht das Sortieren der Sender nach verschiedenen Kriterien. FIND-Taste: Suchen Sie über eine Eingabemasken nach Sendern, von denen Sie eventuell nur den Anfangsbuchstaben kennen.
-
Seite 15: Menü Programm
►Menü Programm Sender bearbeiten In diesem Menü können Sie Ihre Senderliste(n) für TV- oder Radio-Sender gestalten. Hinweise: Achten Sie darauf, in welchem Modus sich der Receiver befindet. Möchten Sie Radio- Senderlisten bearbeiten, muss der Receiver sich im Radio-Modus befinden. Mit der TV/Radio-Taste können Sie zwischen dem TV- und Radio-Modus umschalten. -
Seite 16: So Verschieben Sie Einen Sender
So verschieben Sie einen Sender: Bewegen Sie den Cursor (gelber Balken) in der Senderliste auf den Sender, welchen Sie verschieben möchten. Wechseln Sie nun mit der Pfeiltaste in den rechten Teil des Menüs und navigieren den rechts Cursor mit den Pfeiltasten auf das Symbol für 'Bewegen'. -
Seite 17: So Benennen Sie Einen Sender Um
So benennen Sie einen Sender um: Bewegen Sie den Cursor (gelber Balken) in der Senderliste auf den Sender, welchen Sie umbenennen möchten. Wechseln Sie nun in den rechten Teil des Menüs mit der Pfeiltaste und navigieren den rechts Cursor auf das Symbol für 'Umbenennen'. Das Symbol wird farbig hervorgehoben. Drücken Sie die OK-Taste Es erscheint ein Fenster mit Eingabefeld. -
Seite 18: Favoriten Bearbeiten
Favoriten bearbeiten In diesem Menü können Sie Ihre Favoritenlisten für TV- oder Radio-Programme gestalten. In Favoritenlisten können Sie Ihre favorisierten Sender bzw. Lieblingssender organisieren und stellen somit eine nützliche Erweiterung dar. Grundlegendes: Dieses Menü ist in 3 Spalten aufgebaut. Auf der linken Seite finden Sie die Liste der verfügbaren Sender, je nachdem, welche Übersicht Sie gewählt haben. -
Seite 19: So Fügen Sie Einen Sender Zu Einer Favoritenliste Hinzu
Mit der können Sie die Favoritenliste wechseln, um diese anzusehen oder zu bearbeiten. 'FAV'-Taste Drücken Sie die , um sich die Übersicht der Favoritenlisten anzeigen zu lassen. Wählen 'FAV'-Taste Sie mit den und der die Favoritenliste aus, welche Sie bearbeiten Pfeiltasten oben/unten OK-Taste... -
Seite 20: So Benennen Sie Eine Favoritenliste Um
So benennen Sie eine Favoritenliste um: Drücken Sie die und wählen Sie die Favoritenliste aus, welche Sie umbenennen 'FAV'-Taste wollen. Wechseln Sie nun in den mittleren Teil des Menüs und navigieren den Cursor auf das Symbol für 'Umbenennen'. Das Symbol wird farbig hervorgehoben. Drücken Sie die OK-Taste Es erscheint ein Fenster mit Eingabefeld. -
Seite 21: Menü System
►Menü System Weitere Einstellungen Funktionen und Einstellungen im Menü: TV Liste Wählen: Stellen Sie hier ein, wie die Programmliste angzeigt werden soll. Es gibt eine vereinfachte (TV Liste einfach) und eine ausführliche Anzeige (TV Liste Standard). Subtitle Auto: Legen sie hier fest, ob vorhandene Untertitel automatisch angezeigt werden sollen oder nicht. -
Seite 22: Menü Installation
►Menü Installation Satelliten Installation Bitte beachten Sie vor der Konfiguration im Menü folgende Hinweise: Für HDTV-SAT-Fernsehen ist eine Satellitenschüssel mit Mindestgröße von 80cm notwendig. Die Anlage sollte von einem Fachmann mit einem digitalen Fernsehpegelmeßgerät eingemessen sein. Je nachdem welche Einstellung Sie treffen, sehen Sie im unteren Bereich, welches Intensitätslevel und welche Qualität das Signal hat. - Seite 23 Mit der rufen Sie das Menü für die Suche von Sendern nach den eingestellten Werten grünen Taste beim Punkt TP Index (Transponder Index) auf. Folgende Einstellungen können Sie festlegen: Such Modus: Wählen Sie hier zwischen dem Wert Alle (Sender) oder Frei(e Sender). Beim Wert Alle wird nach verschlüsselten und frei empfangbaren Sendern gesucht.
-
Seite 24: Auto Installation
Auto Installation Wählen Sie diesen Punkt um automatisch mit voreingestellten Parametern Satelliten und Sender zu installieren. Der Receiver sucht dabei zunächst im ersten Schritt nach möglichen Satelliten und im zweiten Schritt (sofern Satelliten mit ausreichender Signalstärke gefunden wurden) nach Sender, um diese in die Programmliste aufzunehmen. -
Seite 25: Cable Installation
Cable Installation TP Index: Stellen Sie hier den Transponder ein. Frequenz: Stellen Sie hier die Frequenz ein. Symbol Rate: Stellen Sie hier die Symbol Rate ein. Modulation: Stellen Sie hier die Quam ein. (16-QAM, 32-QAM, 64-QAM und 128-QAM) NIT Suche: Stellen Sie hier ein, ob die NIT (Network Information Table) bei der Suche verwendet werden soll. -
Seite 26: Menü System Einstellungen
►Menü System Einstellungen Sprachen Funktionen und Einstellungen im Menü: Menüsprache: Hier legen Sie die Sprache fest, in der die Texte der Menüs angezeigt werden. Erstes Audio: Stellen Sie hier die Audiosprache für den ersten Kanal ein. Zweites Audio: Stellen Sie hier die Audiosprache für den zweiten Kanal ein. Audio Priorität: Hier können Sie festlegen, welcher Audio-Modus (sofern vorhanden) bevorzugt verwendet werden soll. -
Seite 27: Jugendschutz
Jugendschutz Auf diesen Menüpunkt haben Sie nur über die Eingabe eines PIN Codes Zugriff. Die Voreinstellung des PIN Codes ist: 0000. Funktionen und Einstellungen im Menü: Menüsperre: Hier können Sie einstellen, ob Sie den Zugriff auf das Menü erlauben bzw. verweigern. -
Seite 28: Timer
Timer In diesem Menü können Sie bis zu 8 zeitgestützte Ereignisse programmieren. Neben dem Programmieren von Aufnahmen von Radio- oder TV-Sendungen können Sie auch Ereignisse wie einen netten Gruß zum Geburtstag oder Jubiläum zu einer bestimmten Zeit anzeigen lassen, oder festlegen, mit welchem Sender Sie geweckt werden möchten. -
Seite 29: Audio + Video
Audio + Video Funktionen und Einstellungen im Menü: Anzeigen Modus: Wählen Sie hier zwischen den Optionen Auto, By Native TV, 720p_50, 720p_60, 1080i_50 oder 1080i_60 aus. Aspekt Modus: Legen Sie hier fest, mit welchem Seitenverhältnis das Bild angezeigt werden soll. (16:9, 4:3PS, 4:3LB, AUTO) Video Ausgang: Wählen Sie den Farbmodus für die Bildwiedergabe. -
Seite 30: Menü System
Weitere Voraussetzung für ein 'Update von USB/HDD' ist, daß sich auf dem USB-Datenspeicher die entsprechende Software-Datei befindet. Diese Datei mit der Dateiendung '.abs' können Sie über einen PC mit Internetanschluß von der Edision Internetseite herunterladen: http://www.edision.de Speichern Sie die heruntergeladene Datei von Ihrem PC auf den USB-Datenspeicher und stecken Sie diesen Datenspeicher in den USB-Anschluß... -
Seite 31: Sicherung Auf Usb/Hdd
Sie verlassen das Menü 'Update von USB/HDD' durch Drücken der EXIT-Taste Sicherung auf USB/HDD Grundlegendes: In dieses Menü gelangen Sie nur, wenn ein geeigneter USB-Datenspeicher angeschlossen und vom Receiver erkannt wurde. Ansonsten ist dieses Menü nicht erreichbar. Funktionen und Einstellungen im Menü: Sicherung der Datei: Legen Sie hier den Dateinamen für die Sicherungsdatei fest. -
Seite 32: Menü Spiele
►Menü Spiele Tetris Grundlegendes: Ordnen Sie die herunterfallenden Steine zu durchgehenden Reihen an. Funktionen und Einstellungen: Mit den Pfeiltasten navigieren Sie auf der rechten Seite in den Einstellungen. Benutzen oben/unten Sie auf dem Punkt 'Einstellung' die Pfeiltasten , um die (Geschwindigkeits-)Klasse (1-10) links/rechts festzulegen. -
Seite 33: Menü Common Interface
►Menü Common Interface Smartcard Info Grundlegendes: Es steht Ihnen 1 Smart Card Reader (Lesegerät) mit CONAX System zur Verfügung. Wenn Sie Karten von Anbietern verschiedener Bezahlprogramme hier einsetzen, können Sie viele Programme sehen, die mit diesem System verschlüsselt sind. In diesem Menü finden Sie Informationen zur Smart Card, die Sie in einen Schacht eingeschoben haben. -
Seite 34: Menü / Media
Hinweis: Das Menü 'USB' ist nur erreichbar, wenn ein geeignetes USB-Speichergerät eingesteckt und vom Receiver erkannt wurde. ►Menü / Media Aufnahme In diesem Menü finden Sie ihre Aufnahmen Movie In diesem Menü können Sie ihre Filme vom USB Medium abspielen Version vom 12. -
Seite 35: Music
Music In diesem Menü können Sie ihre Musik vom USB Medium abspielen Bild In diesem Menü können Sie ihre Bilder vom USB Medium abspielen Version vom 12. September 2014 Seite 35... -
Seite 36: Disk Manager
Disk Manager In diesem Menü finden Sie Informationen über das angeschlossene USB-Speichergerät. Mit der rufen Sie die USB / HDD Information auf Taste Gelb Volume: Zeigt die Bezeichnung an. Total Size: Zeigt die gesamte Speicherkapazität an. Free Size: Zeigt die freie Speicherkapazität an. Rec Size: Zeigt den möglichen Speicherplatz für Aufnahmen an. -
Seite 37: Pvr Einstellungen
PVR Einstellungen Hinweis: Dieser Menüpunkt ist nur erreichbar, wenn ein USB-Speichergerät mit einer Schreibgeschwindigkeit von mehr als 25MBit/s eingesteckt und vom Receiver erkannt wurde. Dieser Menüpunkt ist ausserdem gesperrt, wenn eine/mehrere Aufnahme(n) durchgeführt werden. Funktionen und Einstellungen im Menü: TimeShift Hier können Sie die TimeShift-Funktionalität Ein- oder Ausschalten. -
Seite 38: Menü / System / Ethernet Einstellungen
►Menü / System / Ethernet Einstellungen Hinweis: Die Punkte IP Adress, Subnet Maske, Gateway, DNS Preferred und DNS Alternate sind nur erreichbar, wenn beim Punkt 'DHCP' der Wert 'Aus' eingestellt wurde. Funktionen und Einstellungen im Menü: DHCP: Wenn Sie einen DHCP-Server in Ihrem Netzwerk einsetzen, können Sie dem Receiver automatisch eine IP-Adresse zuteilen lassen. -
Seite 39: Menü / System / Software Update
Auto Upgrade Bei Auswahl dieses Menüpunktes versucht der Receiver sich mit dem werkseitig eingestellten Server von EDISION zu verbinden. Eine korrekte Kabelkonfiguration und Ihrem Netzwerk entsprechend richtige Werte im Menüpunkt 'Netzwerkeinstellungen' vorausgesetzt, verbindet sich der Receiver und holt die Dateiliste vom Server. Dabei werden Dateiname, Datum, Uhrzeit und Dateigröße angezeigt. -
Seite 40: Menü / Anwendungen
►Menü / Anwendungen Weather Forecast (Wettervorschau) Über diesen Menüpunkt können Sie sich bei bestehender Internetverbindung aktuelle und die Wetterdaten der nächsten Tage zu einem bestimmten Ort anzeigen lassen. Drücken Sie die grüne und benutzen Sie zur Auswahl und zum Navigieren im Buchstabenfeld die und die Taste Pfeiltasten... -
Seite 41: Rss Reader
RSS Reader Dieser Menüpunkt bietet Ihnen den Zugang zu Kurzinformationen aus dem Internet. In der linken Spalte finden Sie die Liste der Informationsanbieter (RSS channel list), in der rechten Spalte (RSS news list) die (sofern übers Internet erreichbar) angebotenen Meldungen/Informationen. Mit den Pfeiltasten wechseln Sie zeilenweise in den Listen, mit den Pfeiltasten oben/unten... -
Seite 42: Specifications
►Specifications SYSTEM RESOURCES Main Processor 594MHz based CPU Flash Memory 16 Mbyte DDR SDRAM 256 Mbyte Tuner/Front-end(Optional) Tuner Type DVB-S / DVB-S2 Input Connector F-type, Connector, Female Signal Level -65 to -25 dBm LNB Power & Polarization Vertical: +13V Horizontal: +18V Current: Max. - Seite 43 Input Level -82.0dBm and -20.0dBm Active ANT Power DC 5V at max 75 mA, Overload protection Bandwidth VHF/UHF: 6MHz, 7MHz, 8MHz Demodulation COFDM Transmission mode(FFT) 1k, 2k, 4k, 8k normal and extended, 16k normal and extended, 32k normal and extended. Constellations QPSK, 16-QAM, 64-QAM, 256-QAM Both rotated and non-rotated...
- Seite 44 Sampling Rate 32, 44.1 and 48KHz A/V & DATA INPUT/OUTPUT Video CVBS output AV OUT Audio L/R output 38Khz Transfer rate 115.2Kbps RS-232 9 pin D-sub Type 100M Two USB 2.0 slot Compatible VER1.3 HDMI Type A PHYSICAL SPECIFICATION Size[W*H*D] 220×169×46mm Net Weight 1.2KG...
