Inhaltsverzeichnis ►Wichtige Sicherheitshinweise ........................4 ►Fernbedienung ..............................6 ►Beschreibung ..............................7 Bei dem erstem Start bitte wählen Sie ihre Sprache aus................8 ►Features ................................8 ►Informationsleiste / InfoBar ...........................9 So ändern Sie die Zeit für die Einblendung der Informationsleiste: .............9 Funktionen und Einstellungen: ........................9 ►EDIVISION - Ihr elektronischer Programmbegleiter ...................10 Funktionen und Einstellungen: ........................10 ►Programmliste .............................13...
Seite 3
►Menü / Media / Disk Manager ........................30 ►Menü / Conditional / Software Update ......................31 Http Upgrade ..............................31 Update von USB/HDD ..........................31 Sicherung auf USB/HDD ..........................32 Version vom 14. Juni 2016...
► Wichtige Sicherheitshinweise Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen sorgfältig auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Reinigung nur mit einem trockenen Tuch. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
Seite 5
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR Dieses Symbol zeigt an, dass die Gefahr eines Stromschlags vorhanden ist. Dieses Symbol zeigt an, dass wichtige Betriebs-und Wartungshinweise in der Bedienungsanleitung vorhanden sind. Dieses Symbol zeigt an, dass bei diesem Produkt eine doppelte Isolierung zwischen Netzspannung und Benutzer, zugängliche Teile vorhanden sind.
► Fernbedienung Ein/Aus-Taste. Stummschaltung Ein/Aus. Ändert den Bildschirm TV Standard. USB Sicheres Entfernen Zeigt die Liste der Satelliten an. Zeigt die Favoriten-Listen an. Zum Suchen von Programmen in Listen. Zeigt eine Dateiliste an. Blättert in Listen Senderliste vor (+) oder zurück (-). Zeigt das Hauptmenü...

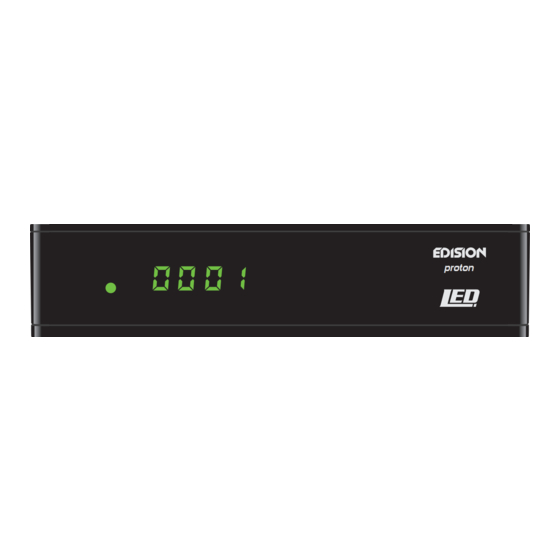

► Beschreibung Vorderseite Infrarot-Sensor für den Empfang proton der Befehle von der Fernbedienung Display: Zeigt u.a. Zeit und den Programmplatz an. Rückseite LNB IN: Anschluss für das Koaxialkabel mit dem Signal von der Satellitenanlage. S/PDIF: Für den Anschluss digitaler LNB IN 13/18V DC 12V/1,0 A S/PDIF HDMI...
Bei dem erstem Start bitte wählen Sie ihre Sprache aus. ►Features • Full HD Receiver fur DVB-S2 • Empfang via Satellit von frei empfangbaren Programmen (FTA) • Unterstützt 480i, 480p, 576i, 576p, 720p, 1080i, 1080p • DiSEqC 1.0, 1.1, 1.2, 13/18V, 0/22K LNB Steuerung •...
►Informationsleiste / InfoBar Mit der ‘INFO’-Taste können Sie sich im TV- oder Radio-Modus eine Informationsleiste (InfoBar) am unteren Bildschirmrand anzeigen lassen. Diese Leiste wird bis zu 10 Sekunden eingeblendet. So ändern Sie die Zeit für die Einblendung der Informationsleiste: Drücken Sie die ‘MENÜ’-Taste und öffnen damit das Hauptmenü. Navigieren Sie mit den Pfeiltasten links/rechts zum Punkt ‘System’.
►EDIVISION - Ihr elektronischer Programmbegleiter Grundlegendes: EDIVISION ist ein elektronische Programmbegleiter mit eigenem OSD Menü. EDIVISION stellt hierbei die vom Programmanbieter angebotenen Informationen in verschiedenen Ansichten umfangreich und übersichtlich dar. Beachten Sie, dass nicht alle Sender/Programmanbieter programmbegleitende Informationen zur Verfügung stellen. Sie starten Ihren Programmbegleiter mit der EDIVISION-Taste auf der Fernbedienung.
Seite 11
Im Modus ‘Mehr’ werden Programminformationen in zeitlicher Abfolge tabellarisch dargestellt. Mit den Pfeiltasten links/rechts navigieren Sie zwischen den zeitlichen Programminformationen eines Senders, mit den Pfeiltasten oben/unten bewegen Sie den Cursor (gelbe Markierung) in der Senderliste. U.U. müssen Sie noch die OK-Taste drücken, wenn Sie einen anderen Sender gewählt haben und programmbegleitende Informationen angezeigt haben möchten.
Seite 12
navigieren Sie zwischen Senderliste und Wochentagübersicht, mit den Tasten PREV/NEXT navigieren Sie zwischen den Wochentagen, mit den Pfeiltasten oben/unten navigieren Sie in der jeweiligen Liste Fenster EDIVISION im Modus ‘Zeitplan’ in die entsprechende Richtung. Befindet sich der Cursor in der rechten Spalte auf einem Programmtitel, können Sie sich durch Drücken der OK-Taste noch mehr Informationen zu dieser Sendung anzeigen lassen (sofern vorhanden).
►Programmliste Über die OK-Taste auf der Fernbedienung oder am Receiver rufen Sie im TV- oder Radio-Modus die Programmliste auf. Das Fenster der Programmliste kann in 3 Formen dargestellt werden. TV Liste 3 So wechseln Sie die Ansicht der Programmliste: 1. Drücken Sie die Weiße-Taste um die Ansichten zu wechseln TV Liste 1 TV Liste 2 Mit den Pfeiltasten links/rechts auf der Fernbedienung wechseln Sie zwischen den Spalten, mit den...
Seite 14
Befindet sich der Cursor in der linken Spalte, haben Sie folgende Möglichkeiten: Rote Taste: Zeigt,Übersicht aller Senderlisten/Sendergruppen Gelbe Taste: Zeigt, wenn vorhanden, zum ausgewähltem Sender programmbegleitende Informationen in Form von EDIVISION an. Grüne Taste: Öffnet das Fenster ‘Optionen’. Sie können den gewählten Sender zu einer Favoritenliste hinzufügen, Sperren, zum Überspringen markieren, Löschen und/oder Umbenennen.
►Menü Programm Sender bearbeiten In diesem Menü können Sie Ihre Senderliste(n) für TV- oder Radio-Sender gestalten. Hinweise: Achten Sie darauf, in welchem Modus sich der Receiver befindet. Möchten Sie Radio- Senderlisten bearbeiten, muss der Receiver sich im Radio-Modus befinden. Mit der TV/Radio-Taste können Sie zwischen dem TV- und Radio-Modus umschalten.
So verschieben Sie einen Sender: Bewegen Sie den Cursor (gelber Balken) in der Senderliste auf den Sender, welchen Sie verschieben möchten. Wechseln Sie nun mit der Pfeiltaste rechts in den rechten Teil des Menüs und navigieren den Cursor mit den Pfeiltasten oben/unten auf das Symbol für ‘Bewegen’. Das Symbol wird farbig hervorgehoben.
So benennen Sie einen Sender um: Bewegen Sie den Cursor (gelber Balken) in der Senderliste auf den Sender, welchen Sie umbenennen möchten. Wechseln Sie nun in den rechten Teil des Menüs mit der Pfeiltaste rechts und navigieren den Cursor auf das Symbol für ‘Umbenennen’. Das Symbol wird farbig hervorgehoben. Drücken Sie die OK-Taste.
Favoriten bearbeiten In diesem Menü können Sie Ihre Favoritenlisten für TV- oder Radio-Programme gestalten. In Favoritenlisten können Sie Ihre favorisierten Sender bzw. Lieblingssender organisieren und stellen somit eine nützliche Erweiterung dar. Grundlegendes: Dieses Menü ist in 3 Spalten aufgebaut. Auf der linken Seite finden Sie die Liste der verfügbaren Sender, je nachdem, welche Übersicht Sie gewählt haben.
angezeigt. Mit der EXIT-Taste verlassen Sie das Suchfenster. Mit der ‘FAV’-Taste können Sie die Favoritenliste wechseln, um diese anzusehen oder zu bearbeiten. Drücken Sie die ‘FAV’-Taste, um sich die Übersicht der Favoritenlisten anzeigen zu lassen. Wählen Sie mit den Pfeiltasten oben/unten und der OK-Taste die Favoritenliste aus, welche Sie bearbeiten möchten. Die Liste erscheint dann auf der rechten Seite im Menü.
So benennen Sie eine Favoritenliste um: Drücken Sie die ‘FAV’-Taste und wählen Sie die Favoritenliste aus, welche Sie umbenennen wollen. Wechseln Sie nun in den mittleren Teil des Menüs und navigieren den Cursor auf das Symbol für ‘Umbenennen’. Das Symbol wird farbig hervorgehoben. Drücken Sie die OK-Taste.
►Menü System Weitere Einstellungen Funktionen und Einstellungen im Menü: Gehe in den Standby: Hier können Sie eine Zeit in Minuten einstellen, in welcher der Receiver in den Standby-Modus schalten soll (30 Minuten bis 3 Stunden). 0,5 Watt Standby: Legen Sie hier fest, ob der Receiver im 0,5 Watt Standby-Modus geschaltet wird.
►Menü Installation Satelliten Installation Bitte beachten Sie vor der Konfiguration im Menü folgende Hinweise: Für HDTV-SAT-Fernsehen ist eine Satellitenschüssel mit Mindestgröße von 80cm notwendig. Die Anlage sollte von einem Fachmann mit einem digitalen Fernsehpegelmeßgerät eingemessen sein. Je nachdem welche Einstellung Sie treffen, sehen Sie im unteren Bereich, welches Intensitätslevel und welche Qualität das Signal hat.
Seite 23
Mit der grünen Taste rufen Sie das Menü für die Suche von Sendern nach den eingestellten Werten beim Punkt TP Index (Transponder Index) auf. Folgende Einstellungen können Sie festlegen: Such Modus: Wählen Sie hier zwischen dem Wert Alle (Sender) oder Frei(e Sender). Beim Wert Alle wird nach verschlüsselten und frei empfangbaren Sendern gesucht.
Auto Installation Wählen Sie diesen Punkt um automatisch mit voreingestellten Parametern Satelliten und Sender zu installieren. Der Receiver sucht dabei zunächst im ersten Schritt nach möglichen Satelliten und im zweiten Schritt (sofern Satelliten mit ausreichender Signalstärke gefunden wurden) nach Sender, um diese in die Programmliste aufzunehmen.
►Menü System Einstellungen Sprachen Funktionen und Einstellungen im Menü: Menüsprache: Hier legen Sie die Sprache fest, in der die Texte der Menüs angezeigt werden. Audio Sprache: Stellen Sie hier die Audiosprache für den ersten Kanal ein. EDIVISION: Legen Sie hier die Sprache fest, in welcher der elektronische Programmbegleiter EDIVISION (EDV) angezeigt werden soll.
Jugendschutz Auf diesen Menüpunkt haben Sie nur über die Eingabe eines PIN Codes Zugriff. Die Voreinstellung des PIN Codes ist: 0000. Funktionen und Einstellungen im Menü: Menüsperre: Hier können Sie einstellen, ob Sie den Zugriff auf das Menü erlauben bzw. verweigern.
Audio + Video Funktionen und Einstellungen im Menü: Anzeigen Modus: Wählen Sie hier zwischen den Optionen Auto, By Native TV, 720p_50, 720p_60, 1080i_50 oder 1080i_60 aus. Bildseitenverhältnis: Legen Sie hier fest, mit welchem Seitenverhältnis das Bild angezeigt werden soll. (16:9, 4:3PS, 4:3LB, AUTO) Digital Audio Out: Hier können Sie festlegen, in welchem Modus der digitale Audio Ausgang arbeiten soll.
►Menü Conditional Information Hier werden Ihnen Informationen zum Gerät angezeigt. Diese Informationen sind unter Umständen wichtig, wenn Sie mit Ihrem Händler Kontakt aufnehmen möchten. Außerdem erfahren Sie hier die Version der Receiver-Software. Sie verlassen das Menü ‘Information’ durch Drücken der EXIT-Taste. Werkseinstellung Wählen Sie einen der folgenden Menüpunkte mit den Pfeiltasten oben/unten aus und drücken Sie die OK- Taste.
►Menü / Media Mit den Pfeiltasten können Sie zwischen die Modus “Movie” “Music” “Bild” “Disk Manager” “Ebook” “USB/HDD Entfernen wählen Im Modus Movie können Sie ihre Videos vom USB Medium anschauen. Im Modus Bild können Sie ihre Bilder vom USB Medium abspielen. Im Modus Disk Manager können Sie Informationen zu ihrem USB Medium abrufen.
►Menü / Media / Disk Manager In diesem Menü finden Sie Informationen über das angeschlossene USB-Speichergerät. Volume: Zeigt die Bezeichnung an. Gesamter Speicher: Zeigt die gesamte Speicherkapazität an. Freier Speicher: Zeigt die freie Speicherkapazität an. Datei System: Zeigt das verwendete Dateisystem an. Sie haben die Möglichkeit, den USB-Speicher durch Drücken der grünen Taste (HDD Formatieren) zu formatieren.
Weitere Voraussetzung für ein ‘Update von USB/HDD’ ist, dass sich auf dem USB-Datenspeicher die entsprechende Software-Datei befindet. Diese Datei mit der Dateiendung ‘.abs’ können Sie über einen PC mit Internetanschluß von der Edision Internetseite herunterladen: http://www.edision.de Speichern Sie die heruntergeladene Datei von Ihrem PC auf den USB-Datenspeicher und stecken Sie diesen Datenspeicher in den USB-Anschluß...
Sicherung auf USB/HDD Grundlegendes: In dieses Menü gelangen Sie nur, wenn ein geeigneter USB-Datenspeicher angeschlossen und vom Receiver erkannt wurde. Ansonsten ist dieses Menü nicht erreichbar. Funktionen und Einstellungen im Menü: Sicherung der Datei: Legen Sie hier den Dateinamen für die Sicherungsdatei fest. Drücken Sie die OK-Taste zum Anzeigen eines Buchstaben- und Zahlenfeldes und legen Sie mit den Pfeiltasten und der OK-Taste die Bezeichnung für die Sicherungsdatei fest.
Seite 34
w w w . e d i s i o n . d e LNB IN 13/18V DC 12V/1,0 A S/PDIF HDMI SCART 400mA MAX 4 0 0 m A M A X S / P D I F H D M I S C A R T L N B I N 1 3 / 1 8 V D C 1 2 V / 1 , 0 A...
