Seite 2: Installation

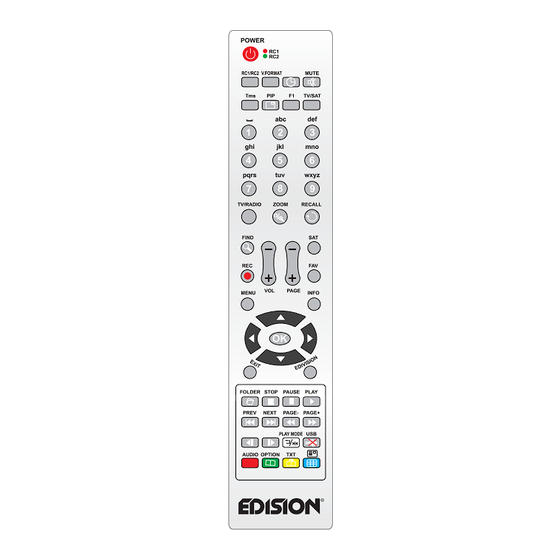

Hinweis: Diese Anleitung beruht auf der Receiver Software in der Version 1.1.51 ► Fernbedienung Grundfunktionen ► Informationsleiste / InfoBar ► Edivision ► Programmliste Hauptmenü Funktionen ► Programm Sender bearbeiten Favoriten bearbeiten Weitere Einstellungen OSD Einstellung ► Installation Kabel Installation ► System Einstellungen Sprachen Jugendschutz Zeiteinstellungen... - Seite 3 POWER Ein/Aus-Taste RC1/RC2 Schaltet zwischen 2 Fernbedienungskanälen um. V.FORMAT Ändert Einstellungen für den TV-Bildschirm. Ermöglicht das Einstellen der Zeit, ab welcher der Receiver autom. in den Standby-Modus schaltet. MUTE Stummschaltung Ein/Aus. Zeigt die TimeShift-Leiste an. Startet die Bild-in-Bild Funktion. (Optional) Speichert ein Bild im Wiedergabemodus.
- Seite 4 Startet das Abspielen im Modus TimeShift PLAY bzw. einer Aufnahme. Kehrt zur normalen Abspielgeschwindigkeit zurück. PREV Springt zum Anfang bzw. zur vorherigen Aufnahme / Bild. ZOOM Taste zur Eingabe der Ziffer 0 Springt zum Ende bzw. zur nächsten NEXT Aufnahme / Bild. Blättert in Listen seitenweise zurück.
-
Seite 5: Informationsleiste / Infobar
Informationsleiste / InfoBar Mit der 'INFO'-Taste können Sie sich im TV- oder Radio-Modus eine Informationsleiste (InfoBar) am unteren Bildschirmrand anzeigen lassen. Diese Leiste wird bis zu 10 Sekunden eingeblendet. So ändern Sie die Zeit für die Einblendung der Informationsleiste: 1. Drücken Sie die 'MENÜ'-Taste und öffnen damit das Hauptmenü. 2. -
Seite 6: Edivision - Ihr Elektronischer Programmbegleiter
EDIVISION - Ihr elektronischer Programmbegleiter Grundlegendes: EDIVISION ist ein elektronische Programmbegleiter mit eigenem OSD Menü. EDIVISION stellt hierbei die vom Programmanbieter angebotenen Informationen in verschiedenen Ansichten umfangreich und übersichtlich dar. Ausserdem können Sie von hier aus bis zu 8 zeitgesteuerte Aufnahmen (Timer) programmieren. Beachten Sie, dass nicht alle Sender/Programmanbieter programmbegleitende Informationen zur Verfügung stellen. - Seite 7 Fenster EDIVISION im Modus 'Mehr' Mehr 15:02 22Mar.2010 Gruppe < All > 2010/03/22 14:30 15:00 15:30 16:00 14:10~15:00 15:00 15:10~16:00 16:00 Das Erste HD 0001 Rote Rosen Tages Sturm der Liebe Tages 14:15~15:00 15:00 15:15~16:00 16:00 0002 ZDF HD Die Küchen heute Steffens entdeckt heute...
- Seite 8 In allen Modi können Sie folgende Funktionen und Tasten nutzen: Mit der roten Taste zeigen Sie sich eine Übersicht der vorhandenen Senderlisten (Gruppen) an. Mit den Pfeiltasten navigieren Sie in dieser Übersicht und mit der OK-Taste legen Sie die von EDIVISION zu verwendende Senderliste fest.
- Seite 9 Programmliste Über die OK-Taste auf der Fernbedienung oder am Receiver rufen Sie im TV- oder Radio-Modus die Programmliste auf. Programmliste in der Standardansicht TV - Liste argus piccollo Alle Fav Group 1 0001 Das Erste HD Favorit Fav Group 2 0002 ZDF HD Satellit Fav Group 3...
-
Seite 10: Menü Programm
Menü Programm Sender bearbeiten Favoriten bearbeiten Weitere Einstellungen OSD Einstellung Sender bearbeiten In diesem Menü können Sie Ihre Senderliste(n) für TV- oder Radio-Sender gestalten. Achten Sie darauf, in welchem Modus sich der Receiver befindet. Möchten Sie Radio- Hinweise: Senderlisten bearbeiten, muss der Receiver sich im Radio-Modus befinden. Mit der TV/Radio-Taste können Sie zwischen dem TV- und Radio-Modus umschalten. - Seite 11 Mit der grünen Taste werden weitere mögliche Optionen angezeigt. Sie haben folgende Möglichkeiten: Alle Sender werden markiert. Alles wählen: Alles abwählen: Alle Sender werden demarkiert. Andere wählen: Es werden alle Sender markiert, die vorher nicht markiert waren. Hier können alle Sender eines Transponders markiert werden. TP wählen: Mit der Taste 'FIND' können Sie schnell nach Sender(-namen) suchen.
- Seite 12 So löschen Sie einen Sender: 1. Bewegen Sie den Cursor (gelber Balken) in der Senderliste auf den Sender, welchen Sie löschen möchten. 2. Wechseln Sie nun in den rechten Teil des Menüs mit der Pfeiltaste rechts und navigieren den Cursor auf das Symbol für 'Löschen'. Das Symbol wird farbig hervorgehoben. 3.
-
Seite 13: Favoriten Bearbeiten
Favoriten bearbeiten In diesem Menü können Sie Ihre Favoritenlisten für TV- oder Radio-Programme gestalten. In Favoritenlisten können Sie Ihre favorisierten Sender bzw. Lieblingssender organisieren und stellen somit eine nützliche Erweiterung dar. Dieses Menü ist in 3 Spalten aufgebaut. Auf der linken Seite finden Sie die Liste der Grundlegendes: verfügbaren Sender, je nachdem, welche Übersicht Sie gewählt haben. - Seite 14 So fügen Sie einen Sender zu einer Favoritenliste hinzu: 1. Bewegen Sie den Cursor (gelber Balken) in der Senderliste im linken Menüfenster auf den Sender, welchen Sie hinzufügen möchten. 2. Wechseln Sie nun in den mittleren Teil des Menüs und navigieren den Cursor auf das Symbol für 'Hinzufügen'.
-
Seite 15: Weitere Einstellungen
Weitere Einstellungen Weitere Einstellungen argus piccollo Subtitle Auto Gehe in den Standby Panel Display im Standby bei AUS 0,8 Watt Fernbedienung Kanalauswahl RC 1&2 Loop Control Wählen Wechseln Eingeben EXIT Beenden Funktionen und Einstellungen im Menü: Legen sie hier fest, ob vorhandene Untertitel automatisch Subtitle Auto: angezeigt werden sollen oder nicht. -
Seite 16: Osd Einstellung
OSD Einstellung In diesem Menü können Sie einige Einstellungen der OSD-Menüs (On-Screen-Display = auf dem Bildschirm angezeigte Menüs) ändern. Fenster OSD Einstellung OSD Einstellung argus piccollo OSD Zeit überschritten Position Unten OSD Transparenz OSD Einstellung zurücksetzen Wählen Wechseln Eingeben EXIT Beenden Funktionen und Einstellungen im Menü: Legen Sie hier die Anzeigedauer von Informationsfenstern fest. - Seite 17 Menü Installation Kabel Installation Hinweis: Der Receiver ist werkseitig auf einen Transponder für umfangreiche Hersteller Funktionstests eingestellt. Um das Gerät in Ihrem Kabelnetz in Betrieb zu nehmen, führen Sie durch Drücken der weißen Taste (PLAYMODE) einen Blind Scan (automatischen Sender-Suchlauf) durch. Dieser Vorgang dauert einige Minuten.
-
Seite 18: Menü System Einstellungen
Menü System Einstellungen Sprachen Jugendschutz Zeiteinstellungen Timer Audio + Video Sprachen Spracheinstellung argus piccollo Menüsprache Deutsch Erstes Audio Deutsch Zweites Audio Deutsch Audio Priorität Dolby Edivision Deutsch Untertitel Sprache Deutsch Teletext Deutsch Wählen Wechseln Eingeben EXIT Beenden Hier legen Sie die Sprache fest, in der die Texte der Menüs angezeigt werden. Menüsprache: Stellen Sie hier die Audiosprache für den ersten Kanal ein. - Seite 19 Jugendschutz Auf diesen Menüpunkt haben Sie nur über die Eingabe eines PIN Codes Zugriff. Die Voreinstellung des PIN Codes ist: 0000. Jugendschutz argus piccollo Menüsperre Sendersperre Neues Passwort ---- Passwort bestätigen ---- Wählen Wechseln Eingeben EXIT Beenden Funktionen und Einstellungen im Menü: Hier können Sie einstellen, ob Sie den Zugriff auf das Menü...
-
Seite 20: Zeiteinstellungen
Zeiteinstellungen Zeiteinstellungen argus piccollo GMT Benutzer GMT anpassen UTC + 01:00 Sommer Datum 12/07/2010 Zeit 13:01 Zeit Anzeige Wählen Wechseln Eingeben EXIT Beenden GMT Benutzer: Wählen Sie hier 'An' und der Receiver erhält automatisch aktuelle Uhrzeit und Datum (über das Satellitensignal). Wenn Sie hier die Option 'Aus' wählen, können Sie in den nachfolgenden Punkten Datum und Zeit selbst festlegen. - Seite 21 Timer Timer argus piccollo Aktuelles Datum/Zeit 09:59 12 Jul.2010 Timer Nummer Timer Modus Timer Service Aufnahme TV Sender Sender Datum 12/07/2010 Start Zeit 10:00 Dauer 00:00 Standby bei Ende Nein Wählen Wechseln Eingeben EXIT Beenden In diesem Menü können Sie bis zu 8 zeitgestützte Ereignisse programmieren. Neben dem Programmieren von Aufnahmen von Radio- oder TV-Sendungen können Sie auch Ereignisse wie einen netten Gruß...
- Seite 22 Mit der EXIT-Taste verlassen Sie das Timer-Menü. Haben Sie Änderungen vorgenommen und möchten Sie diese behalten, bestätigen Sie dies mit 'Ja' im erscheinendem Dialogfenster. Hinweis: Unter Umständen erscheint eine Fehlermeldung. I.d.R. haben Sie dann eine falsche Startzeit oder ein falsches Startdatum angegeben. Überprüfen Sie Ihre Angaben! Hinweis: Beachten Sie, dass eine Aufnahme nur gelingen kann, wenn zu der vorgesehenen Zeit auch ein entsprechendes USB-Speichergerät mit dem Receiver verbunden ist.
-
Seite 23: Menü System
Beenden Hier werden Ihnen Informationen zum Gerät angezeigt. Diese Informationen sind unter Umständen wichtig, wenn Sie mit der technischen Hotline von EDISION oder mit Ihrem Händler Kontakt aufnehmen möchten. Außerdem erfahren Sie hier die Version der Receiver-Software. Hinweis: Die im Bild angezeigten Daten sind Beispieldaten und entsprechen nicht Ihrem Gerät. - Seite 24 Werkseinstellung Werkseinstellung argus piccollo Werkseinstellung Alle Sender löschen Wählen Eingeben EXIT Beenden Wählen Sie einen der folgenden Menüpunkte mit den Pfeiltasten oben/unten aus und drücken Sie die OK-Taste . Dieser Punkt setzt Ihren Receiver softwareseitig zurück in den Zustand nach Werkseinstellung: der Herstellung.
-
Seite 25: Update Von Usb/Hdd
Weitere Voraussetzung für ein 'Update von USB/HDD' ist, daß sich auf dem USB-Datenspeicher die entsprechende Software-Datei befindet. Diese Datei mit der Dateiendung '.abs' können Sie über einen PC mit Internetanschluß von der 'argus piccollo cable' Internetseite herunterladen: http://www.argus-family.de Speichern Sie die heruntergeladene Datei von Ihrem PC auf den USB-Datenspeicher und stecken Sie diesen Datenspeicher in den USB-Anschluß... -
Seite 26: Sicherung Auf Usb/Hdd
Sicherung auf USB/HDD Grundlegendes: In dieses Menü gelangen Sie nur, wenn ein geeigneter USB-Datenspeicher angeschlossen und vom Receiver erkannt wurde. Ansonsten ist dieses Menü nicht erreichbar. Sicherung auf USB / HDD argus piccollo Sicherung der Datei bak-201007120852.abs Sicherung auf USB / HDD Wählen Eingeben EXIT... -
Seite 27: Menü Spiele
Menü Spiele Tetris Snake Othello Tetris Ordnen Sie die herunterfallenden Steine zu durchgehenden Reihen an. Grundlegendes: Funktionen und Einstellungen: Mit den Pfeiltasten oben/unten navigieren Sie auf der rechten Seite in den Einstellungen. Benutzen Sie auf dem Punkt 'Einstellung' die Pfeiltasten links/rechts, um die (Geschwindigkeits-)Klasse (1-10) festzulegen. - Seite 28 Menü Conditional Access Smart Card Grundlegendes: Es steht Ihnen 1 Smart Card Reader (Lesegerät) mit CONAX System zur Verfügung. Wenn Sie Karten von Anbietern verschiedener Bezahlprogramme hier einsetzen, können Sie viele Programme sehen, die mit diesem System verschlüsselt sind. In diesem Menü finden Sie Informationen zur Smart Card, die Sie in einen Schacht eingeschoben haben.
-
Seite 29: Datei Liste
Hinweis: Das Menü 'USB' ist nur erreichbar, wenn ein geeignetes USB-Speichergerät eingesteckt und vom Receiver erkannt wurde. Menü USB / externe Speicher Datei Liste Aufgenommene Dateien Speicher Informationen PVR Einstellungen USB / HDD Speed Test Datei Liste Hinweis: Dieser Menüpunkt ist gesperrt, wenn eine/mehrere Aufnahme(n) durchgeführt werden. Datei Liste / Aufnahmen argus piccollo ROOT... - Seite 30 Gefundene Aufnahmen und Bilddateien werden rechts oben als Vorschaubild angezeigt, gefundene MP3-Dateien können abgespielt werden. Funktionen und Einstellungen im Menü: Mit den Pfeiltasten links/rechts navigieren Sie in der Symbolleiste. Mit den Pfeiltasten oben/unten und der OK-Taste navigieren Sie in der Ordnerstruktur. Wurden Bilder oder MP3-Dateien gefunden, können Sie sich diese durch Drücken der OK-Taste ansehen bzw.
-
Seite 31: Aufgenommene Dateien
Aufgenommene Dateien In diesem Menü werden die auf dem USB-Speichergerät aufgenommenen und vorhandenen TV- und Radio-Programme/Sendungen aufgelistet. Aufgenommene Dateien argus piccollo WDR Fernsehen 10:05~10:30 (00:25:13) 798M Datum Zeit Sender 0001 10/06/2010 10:05~10:30 WDR Fernsehen 0002 11/06/2010 17:07~18:03 0003 11/06/2010 20:15~22:09 sunshine live 0004 15/06/2010 10:34~11:59 n-tv... -
Seite 32: Speicher Informationen
Im Wiedergabemodus (Vollbild) stehen folgende Tasten(-Funktionen) zur Verfügung: Bewegt den Abspielpunkt der Wiedergabe zurück. PREV-Taste: Bewegt den Abspielpunkt der Wiedergabe vorwärts. NEXT-Taste: Schneller Rücklauf der Wiedergabe mit 2- bis 24-facher Taste PAGE-: Geschwindigkeit (im TV-Modus). Schneller Vorlauf der Wiedergabe mit 2- bis 24-facher Taste PAGE+: Geschwindigkeit (im TV-Modus). -
Seite 33: Pvr Einstellungen
PVR Einstellungen Hinweis: Dieser Menüpunkt ist nur erreichbar, wenn ein USB-Speichergerät mit einer Schreibgeschwindigkeit von mehr als 25MBit/s eingesteckt und vom Receiver erkannt wurde. Dieser Menüpunkt ist ausserdem gesperrt, wenn eine/mehrere Aufnahme(n) durchgeführt werden. PVR Einstellungen argus piccollo TimeShift TimeShift für Aufnahme Verschlüsselt Aufnehmen Nein Aufnahme verschlüsselt? - Seite 34 USB / HDD Speed Test USB / HDD Speed Test argus piccollo Standard Speed: |20 sd |60 hd 200M Bits/s |40 sd+tms |120 hd+tms USB / HDD Speed: 30M Bits/s Aktueller Status: SD / TMS Im Moment ist eine SD Aufnahme oder für einen SD Sender Timeshift möglich.
