Edision piccollino 3in1 LED Anleitung

Herzlichen Glückwunsch zum Erwerb eines EDISION piccollino 3in1 LED
Bitte beachten Sie, dass die Ιnformationen hier, Stand der Drucklegung sind.
Aktuelle Informationen und ausführliche Benutzerhandbücher finden Sie im Internet unter: www.edision.de
1
Auspacken
146mm

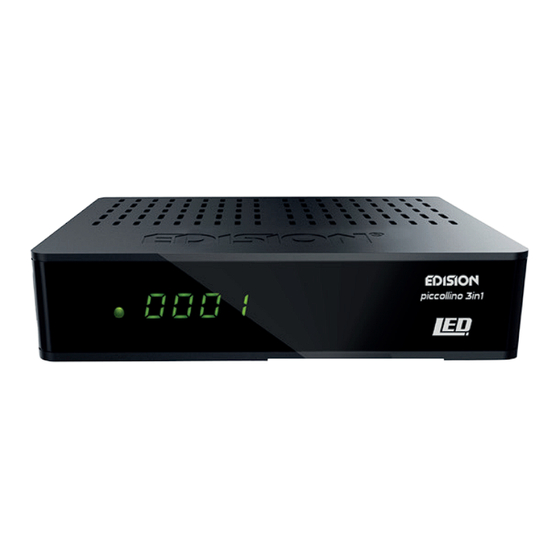

Receiver piccollino 3in1 LED
Hinweise: Die Frontseite ist werkseitig mit einer Schutzfolie versehen, welche sich
leicht und mit Vorsicht lösen lässt. (Schutzfolie nur bei Geräte mit display)
Im Lieferumfang können auch Teile enthalten sein, die hier nicht aufgeführt sind.
Vorderseite
1 Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung
2 Display: Zeigt u.a. Zeit und den Programmplatz an.
3 Kartenleser
Rückseite
4 ANT IN: Anschluss des Kabels mit dem terrestrischen /
Kabel Signal.
5 LNB IN: Anschluss für das Koaxialkabel mit dem Signal von
der Satellitenanlage
6 S/PDIF: Für den Anschluss digitaler Audioquellen
7 IR IN: Infrarot Anschluss
8 HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität
9 AV OUT: Zur Übertragung von Bild- und Tonsignalen
10 ETHERNET: RJ45 10/100 Mbps Ethernet Schnittstelle
11 Anschluss für ein Netzteil (DC 12V / 1,5A)
Nebenseite
12
/ 2 x USB: Anschluss für USB - Speichergeräte
2
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang per Satellit muss
Ihre Satelliten-Anlage von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den
ANT IN oder LNB IN Eingang mit dem
Satellitenantennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
piccollino 3in1 LED
H i g h D e f i n i t i o n C o m b o R e c e i v e r
Fernbedienung mit 2 ΑΑΑ-Batterien
1
5
4
LNB IN 13/18V
ANT IN
400mA MAX
12
ANT IN: Anschluss des
Kabels oder terrestrischen
oder Kabel Signal
LNB IN: Anschluss
des Kabels mit dem
Satellitensignal
ANT IN LNB IN 13/18V S/PDIF IR IN HDMI
400mA MAX
HDMI:
HDMI
kabel
Ausgang Receiver
Dokumentation
2
8
6
7
S/PDIF IR IN HDMI
AV OUT ETHERNET DC 12V/1,5 A
Netzsteckdose
HDMI Kabel
Service-Hinweis
Um Ihnen einen
effizienten und
schnellen Ablauf
bieten zu können,
wenden Sie sich
im Servicefall bitte
an Ihren EDISION
Fachhändler.
piccollino 3in1
3
10
11
9
DC 12V/1,5 A
AV OUT ETHERNET
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI in
2
1
m
HD i
kabel
